SCHLEBACH MASCHINEN 成形机 QUADRO系列

SCHLEBACH MASCHINEN 成形机 QUADRO系列

技术参数

• 供电电压
  • 230 V / 50 Hz / 单相
  • 230 V / 60 Hz / 单相
  • 400 V / 50 Hz / 三相
  • 400 V / 60 Hz / 三相
• 驱动功率：2.2 kW
• 操作速度
  • 默认：14 m/min
  • 可选：20 m/min
• 进料高度：900 mm
• 进料宽度：300 mm 到 800 mm
• 最短面板长度：700 mm（具体取决于材料和型材）
• 长度公差：约为1 mm 到 2 mm
• 可加工材料（根据型材不同）
  • 有色金属：0.6 mm 到 0.8 mm 或 0.8 mm 到 1.0 mm（订购前需确认）
  • 有色金属：1.0 mm 到 1.2 mm（仅适用于立面型材）
  • 钢材（320 N/mm²）：0.55 mm 到 0.70 mm
  • 不锈钢：最大0.5 mm
• 尺寸（长 x 宽 x 高）：3,250 mm x 1,740 mm x 1,275 mm
• 重量：约为1,250 kg（带可更换卡盘）

特点 QUADRO 系列

• 坚固、多功能和多用途
• 用户友好的带触摸面板的PLC控制系统
• 无级宽度调整，300 mm 到 800 mm（1250 mm / XXL）
• 长度公差低，约为1-2 mm
• 进给速率为14 m/min，可选20 m/min
• 可选择多种屋顶和立面型材 / 特殊型材，以满足客户需求
• 可更换的卡盘系统，换模时间短
• 多个成形工位确保高质量的型材
• 可用于锥形面板的单面通过
• 电动驱动的辊式剪切机，可进行自动切割
• 多种配件和附加模块，适应广泛应用
• 最短面板长度约为700 mm，具体取决于材料和型材
• 可选的切割器，适用于超过约100 mm的面板长度
• 可选的纵向切割机（LS），用于生产配件条（参见Quadro KS）
• 叉车口袋，安全运输

QUADRO TP

• Quadro 系列的紧凑型机器

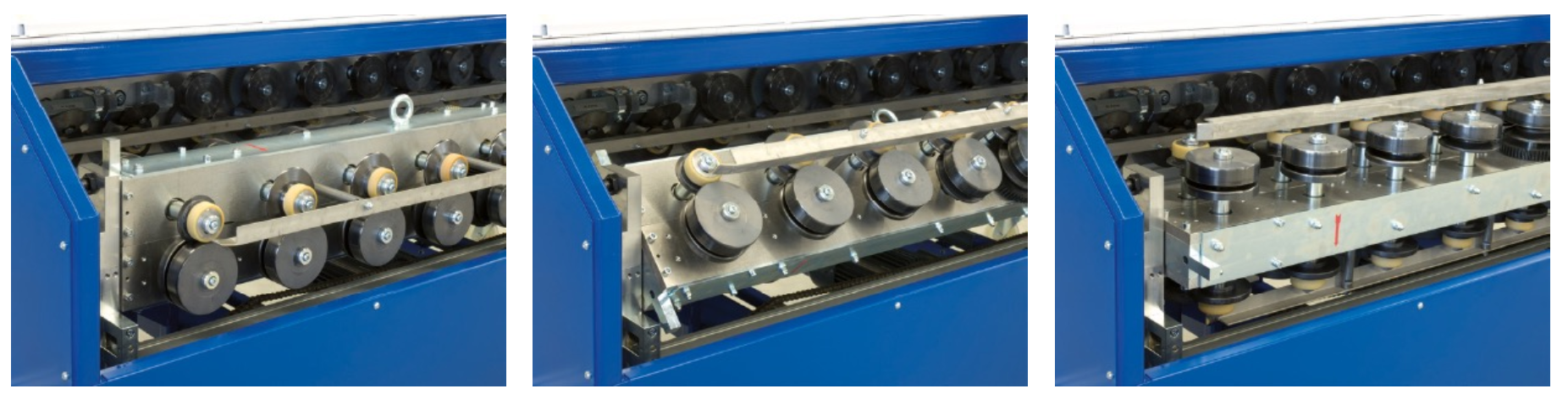

• 可旋转的10个成形工位的可更换卡盘
• 不可旋转的12个成形工位的可更换卡盘

QUADRO型材成形机是一款多功能、多用途的型材成形系统。基础机器设计用于生产各种应用的钣金型材，采用用户友好的系统和极短的换模时间。 该型材成形机配备可更换的卡盘系统，提供10或12个成形工位，能够快速换模以适应不同的型材需求。这意味着Quadro机器可以有效且经济地应对多种不同的型材形状。 其巧妙的设计允许客户根据具体应用需求单独选择所需的设备类型。此外，该机器还可以随时通过添加另一个卡盘或各种配件进行升级。
