温度控制器TC-48-20

Temperature Controllers

温度控制器TC-48-20产品信息：

TC-48-20是一款易于使用且功能强大的纯制冷或纯制热PWM温度控制器。它被封装在一个压铸铝盒中，包含一个键盘和显示器，能够控制0到50伏和高达20安培。包括两个多功能报警输出，每个能够切换高达1安培的电流。如果需要一个真正的线性输出控制系统(对于对电噪声极其敏感的应用), TC-48-20可以用作高功率、可变输出线性电源的控制头。大多数控制参数可以通过内置键盘进行编程，但控制器也可以通过可选的RS232串行电缆连接到计算机，以进行更高级的程序控制以及数据绘图和数据记录。该软件作为独立程序发货，但也可根据要求提供LabVIEW源代码(2011版及更高版本)。用Python (2.7)编程的示例读写命令也可从该网页的软件选项卡下载。在同一订单上购买互联标准产品(热电冷却组件或模块、温度控制器和/或电源)时，免费提供带标签的接线电缆。包含的电缆数量(1-3对)将取决于互连部件的数量。

温度控制器TC-48-20特征：

控制板、键盘和显示器封装在耐用的金属外壳中，提供完整的温度控制解决方案
单电源或双电源配置允许大范围的输出电压(不包括电源-根据应用单独订购)
单电源配置:≥9 VDC，< 50 VDC输入，为控制器和TE设备供电
双电源配置:≥9 VDC，控制器电路≥0 VDC时，150 mA最小电压< 50 VDC，TE设备< 50 VDC
最大输出电流:20a TE装置和报警电流的组合(注:控制器没有电流限制能力或内部保险丝保护)
仅制冷或仅制热控制模式，菜单可选
温度控制范围:-20°C至+100°C，使用控制器附带的MP-3193热敏电阻，或-20°C至+85°C，使用相当于10 k欧姆的热敏电阻，YSI温度公司的曲线“B”。
可选的次级热敏电阻输入，用于检测报警条件
两个可用的报警输出，每个能够吸收高达1 A的电流，用于根据主(控制)传感器和/或辅助传感器触发报警
最佳控制稳定性0.1°C(当控制冷板时)
比例(P)带宽调整:0.5°C至100.0°C
积分增益(I)调节:每分钟重复0.00至10.00次
导数增益(D)调整:每分钟0.00至10.00个周期
输出:方波，337赫兹，脉宽调制，带软启动
用于控制可编程线性电源的模拟比例输出信号
工作温度范围(非冷凝、总组合报警和负载电流):最小值:0°C，最大值:48°C(水平方向), 20 A输出；55°C垂直方向，20 A输出；53°C水平方向，17 A输出；59°C垂直方向，17 A输出。
内置键盘可用于通过易于理解的选项对控制器的大多数参数进行编程。

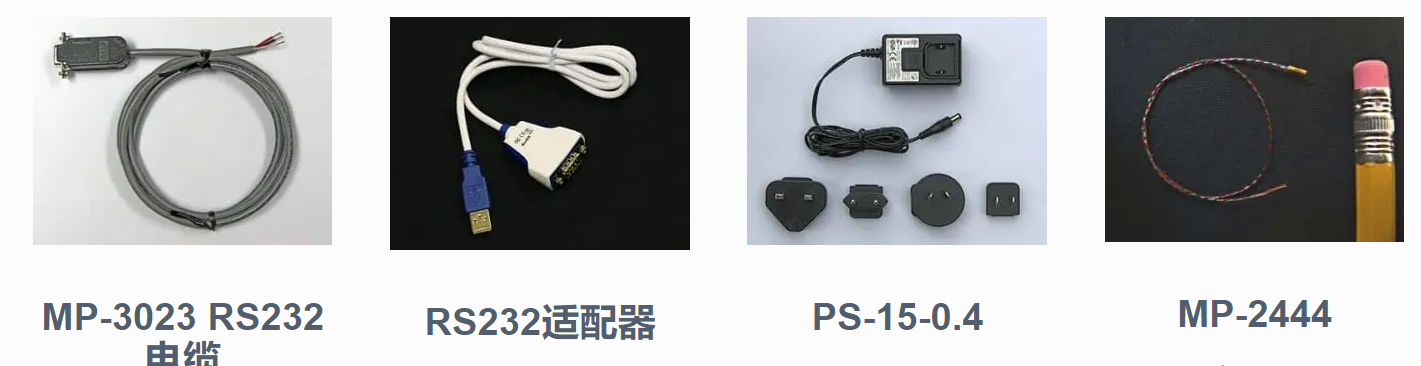

通过RS 232通信的计算机可编程；包括软件(需要一根可选的RS-232电缆，零件号MP-3023)
通过无铅认证

温度控制器TC-48-20应用：

TC-48-20是一种仅制冷或仅制热的热电温度控制器，能够控制高达50伏和20安培的电流。包括一个标准热敏电阻，型号MP-3193。可以连接第二个热敏电阻，用于监控和报警。控制器装在一个压铸铝盒中，包含一个键盘和一个液晶显示器。显示器允许用户监控传感器温度、功率输出水平和菜单设置。集成键盘访问易于使用的菜单系统，允许用户调整所有基本控制器参数，如设定温度、调谐参数和报警参数。控制器也可以通过RS232串行端口连接到计算机，使用提供的软件进行更高级的程序控制以及数据绘图和数据记录。

所有控制器参数，包括一些不能通过板载菜单调整的高级参数，都可以使用该软件进行调整。(MP-3023 RS-232线可选，可单独购买；软件总是包括在内。)还提供了控制器的命令集，以允许用其他计算机创建定制的软件应用，例如National Instruments LabVIEW。GUI是在LabVIEW中编程的，但LabVIEW本身不是必需的，因为GUI使用嵌入式LabVIEW运行时引擎。但是，GUI的LabVIEW源代码(2011版及更高版本)也可应要求提供。用Python (2.7)编程的示例读写命令也可从该网页的软件选项卡下载。 TC-48-20控制器使用脉宽调制(PWM)来调节热电装置(或DC加热器)的输出功率。通过选择合适的外部电源，控制器可以利用板载功率晶体管通过脉宽调制控制0至< 50 VDC的负载。(当控制电压低于9伏时，必须使用小型附加电源(PS-15-0.4)为控制器的微处理器供电。) 两个报警输出，每个能够控制高达1 A，可用于控制其他负载，如泵，风扇和电阻加热器，进一步增强控制器的能力。如果需要一个真正的线性输出控制系统，TC-48-20可以用作控制高功率线性输出电源的控制头。其中一些线性输出电源可用作基本开关电源，允许用户创建成本相对较低的线性控制系统，与典型线性系统相比，其产生的废热要少得多。线性输出消除了PWM开关，适用于光电倍增管(PMT)冷却器和其他对电子噪声高度敏感的应用。 TC-48-20 OEM也是可用的。这是原始设备制造商(OEM)的控制器的基本版本，作为不需要显示器、键盘和盒盖的系统中的组件。控制器仅作为安装在铝板上的基本控制电路PCB装运。
