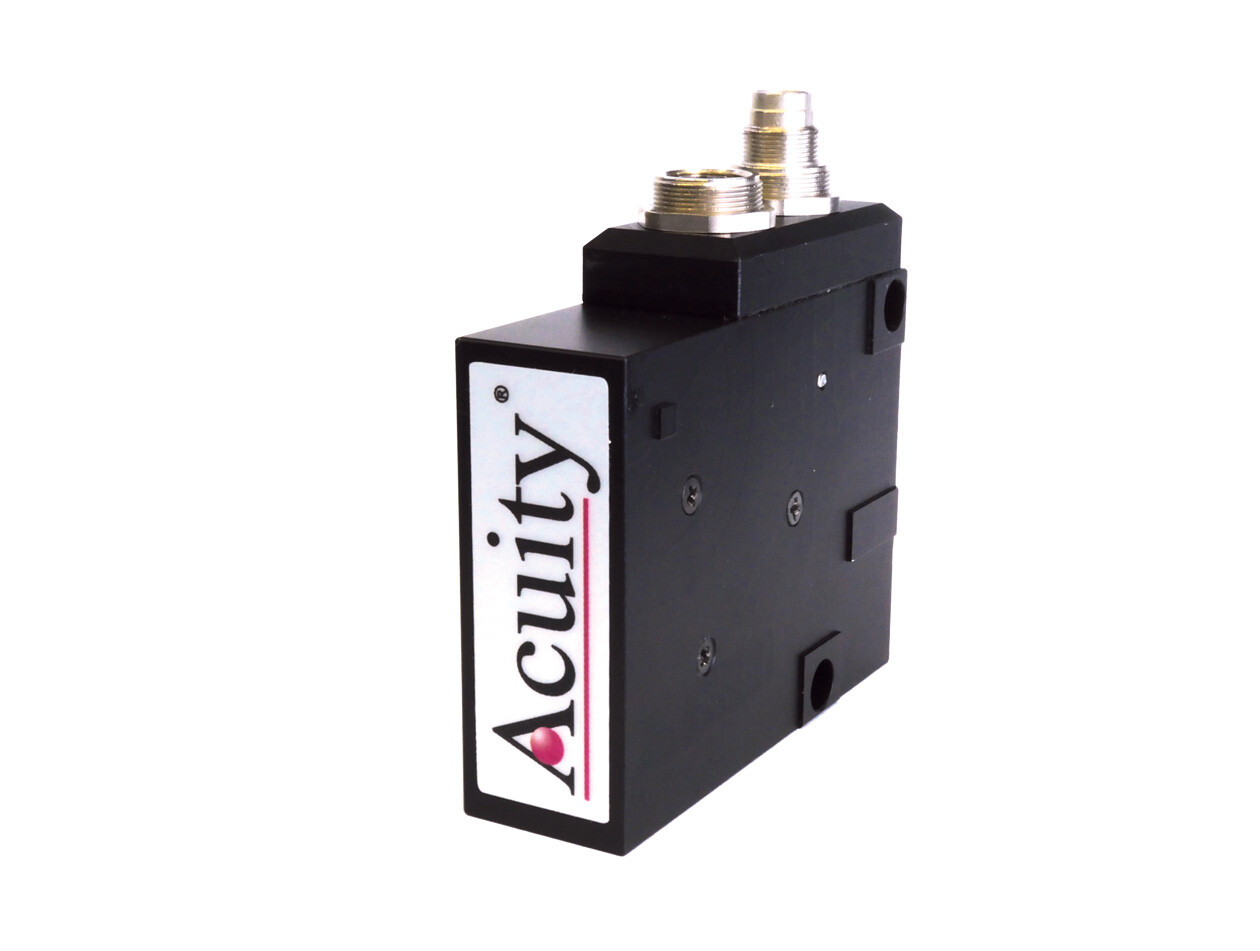

美国Acuity Laser AR550高速激光传感器 短距离传感器

AR550 高速激光传感器是 Acuity 最快的尺寸和距离测量三角测量设备。这些传感器的采样率高达 70kHz，通常用于需要高速的应用，例如振动测量、道路扫描、车辆碰撞测试和弹道测量。

描述

行业领先的速度 – 高达 70kHz AR550 高速激光传感器采用紧凑的封装尺寸，具有 9 种不同的测量范围：2 毫米、5 毫米、10 毫米、25 毫米、50 毫米、100 毫米、250 毫米、500 毫米和 750 毫米。高速激光器的线性度为 ± 0.15%，在整个测量范围内分辨率低至 0.01% 以内。所有 AR550 传感器均标配以太网输出和 0-10V，可选择 RS232 或 RS485 作为串行通信选项。AR550 的采样率可以指定，高速传感器可以通过以太网输出传输高达 70kHz 的采样率。AR550 高速激光传感器的独特规格为需要极高采样率和精确测量的应用提供了独特而令人印象深刻的激光器。 多功能选项 – 半导体激光管选项、附件 AR550 提供多种功率选项，适用于红色 （660 nm） 和蓝色 （405、450 nm） 激光器。根据范围，您可以选择两种颜色的 3R 类 （< 5 mW） 和 3B 类 （最高 ~100 mW） 激光器。更高的功率在目标特别暗和遥远的应用中非常有用，并且它们可以帮助在较低级别激光器不够亮的应用中降低噪声。 AR550 高速传感器的正常推荐工作温度范围为 -10 至 60°C（14 至 140°C），因此无需修改即可在大多数环境中工作。 但是，如果您的应用程序不在“大多数环境”中进行，AR550 为您提供了以下出厂安装的选项：

• 内部加热器，允许在低至 -30°C （-22°F） 的温度下运行。
• 允许在高达 120°C （248°F） 的环境温度下运行的空气夹套
• 防溅罩，有助于防止水落在激光窗口上并干扰光束或 opt

专为多功能高速应用而设计 与其他高速传感器不同，AR550 电子元件直接集成在紧凑型传感器内部。该传感器独特的尺寸和高速能力使激光传感器能够安装在需要高速的各种环境中。这些应用包括：

• 道路扫描 – 道路表面、道路剖面、道路纹理等。
• 振动测量 – 扬声器位移、发动机位移、结构位移测试
• 捕获快速事件 – 碰撞测试传感器、环境/基础设施测试
• 需要对热目标进行高速测量

输出和输入 所有 AR550 高速传感器均标配以太网输出和 0-10V 模拟选项。可选择标准 RS232 通信或可选的 RS485 串行通信选项。以太网接口仅用于传输来自传感器的数据。传感器参数只能通过串行通信进行调整或设置。 AR550 具有用于指示警报的限值输出。这对于在目标到达设定位置时触发外部设备非常有用。AR550 还有一条线路，用于接收外部触发器以进行单距离测量。

规格

AR550 型号	-2	-5	-10	-25	-50	-100	-250	-500	-750
基础距离 [in.]	15 [0.59]	15 [0.59]	25 [0.98]	45 [1.77]	65 [2.56]	90 [3.54]	80 [3.15]	125 [4.92]	145 [5.71]
范围 [in.]	2 [0.08]	5 [0.20]	10 [0.39]	25 [0.98]	50 [1.97]	100 [3.94]	250 [9.84]	500 [19.7]	750 [29.5]
线性度 （+/-） μm [10³ 英寸]	距离的 0.15%，500 Hz，到白色目标（85% 漫反射）
分辨率 （+/-） μm [10³ 英寸]	量程的 0.01%
重量 （不含电缆） [盎司]	110 克 [3.9 盎司]
激光类	3R 系列	3R 系列	3R 系列	3R 系列	3B	3B	3B	3B	3B
	符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001
光源	红色半导体激光器，660 nm 波长或 UV 半导体激光器 405/450 nm 波长（蓝色版本）
输出功率	≤4.8 毫瓦				≤20 毫瓦		≤80 毫瓦
权力	9 - 36 伏直流，最大 250 mA
采样率	最大 70 kHz，通过以太网和模拟输出
环境的	NEMA – 4X，IP67。保持光学窗口清洁以获得最佳性能。铝制外壳。符合关于减少铅和其他有害物质使用的 RoHS 指令
工作温度	-10 - 60°C [14 - 140°F];使用可选加热器时可降至 -30°C;至 120°C，可选风冷;95% 湿度（非冷凝）

选件和附件

连接选项 串行通信 RS232： RS-232 0utput 是 AR550 的标准配置。随激光器购买的电缆带有飞线，可以直接连接到您的计算机或 PLC 使用的任何连接器。来自 AR500 的数据可以设置为二进制或 ASCII 输出。最大传输速率为 921600 波特。 RS485： AR550 可以购买带有 RS-485 串行输出的端口。RS485 通常用于更远距离的通信和更快的数据速率。多个设备可以共享一条线路，因为 RS485 是多点的。RS-485 串行输出取代了 RS-232 输出，因此请在订购前仔细检查您的应用程序所需的输出。如果您没有支持 RS485 通信的计算机或控制器或 PLC，则可能需要使用商用 RS485 到 RS232 转换器。 模拟通信 0-10V： 最大和最小电流输出可以设置为传感器量程上的任何点，必要时甚至可以反转方向。我们建议使用尽可能短的电缆长度，以减少任何引起干扰的噪音。 以太网接口 以太网输出是 AR550 型号的标准配置。以太网接口仅用于传输来自传感器的数据。传感器的参数设置通过 RS232 或 RS485 接口进行。手册中详细介绍了工厂参数，包括目标 IP 地址、网关 IP 地址、子网标记等。 环境耐久性选项 内部加热器 AR550 可以订购工厂安装的内部加热器。该加热器允许传感器在低至 -30°C （-22°F） 的温度下运行。这使得 AR500 可以安装在寒冷的环境中，而无需定制外壳。用户可以配置温度设置以适合他们的应用。 空气夹克 AR550 也可以订购工厂安装的空气套。通过施加适当的强制空气，空气夹套允许 AR500 在高达 120°C （248°F） 的环境温度下运行。这使得 AR550 可以安装在高温环境中，而无需定制外壳。 防溅罩 AR550 可配备工厂安装的防溅罩。这并没有提高激光器的防水性（AR550 的防护等级为 IP67，可以承受飞溅），但它确实有助于保持激光窗口没有水、污垢、油和其他碎屑，并减少清洁窗口的需要以确保准确运行。  连接附件 连接套件 AR550 激光测量传感器在屏蔽电缆中配有一束未端接的电线。作为一种选择，Acuity 出售连接套件，以帮助将激光器连接到电源和串行端口。本产品包括一个 120V、15 VDC、交流电源;一根带 DB9 连接器的串行电缆;和一个固态 NEMA-4X 接口盒。接口盒包括两组用于简单输入（从传感器）和输出（到您选择的设备）的接线端子、一个 DB9 公串行连接器输出和一个桶形电源连接器输入。您可以通过布线连接到另一根未端接的电缆，也可以将 DB9 串行电缆直接连接到接口盒，或者同时将两者连接。 还提供：串行到 USB 电缆选项;240 V 版本，带欧式插头。
