EOPC SC-SYS-2S 锁相谐振扫描系统
Same Frequency Resonant Scanners Phase Locked In Primary And Secondary Mode
同频谐振扫描器在主从模式下锁相
EOPC SC-SYS-2S 锁相谐振扫描系统特点与优势
-
驱动器锁定两个相同的谐振扫描器，以生成圆形或椭圆形
-
驱动器将两个相同的谐振扫描器同相或反相锁定
-
频率范围：10 Hz 至 16 kHz
-
相位稳定性：0.01%
-
频率稳定性：±50 PPM
-
每个扫描器均提供位置输出/监测输出
-
幅度稳定性：0.01% 或更优
EOPC SC-SYS-2S 锁相谐振扫描系统介绍

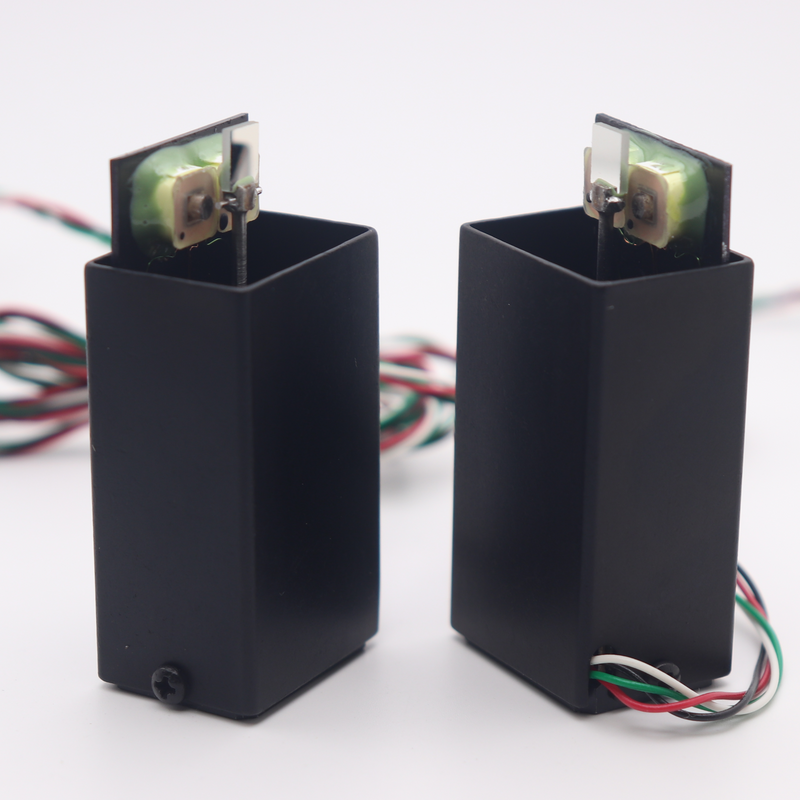

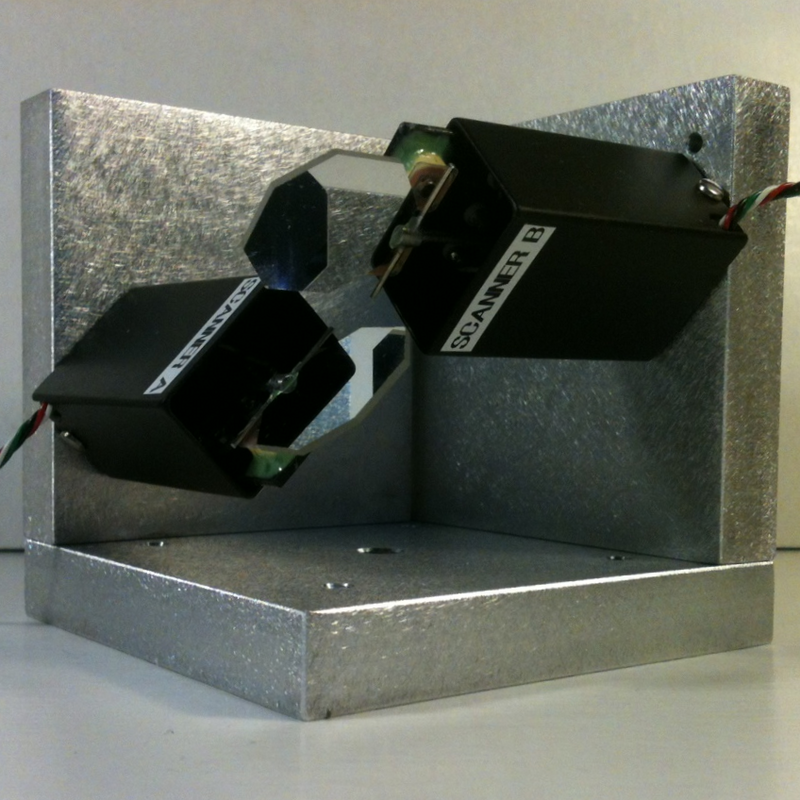

同频谐振扫描器在主从模式下锁相SC-SYS-2S 扫描系统由两个相同的谐振光学扫描器（SC 型）组成，即扫描器“A”和扫描器“B”，采用主/从模式，以提供超稳定的扫描光束运动。该系统可作为实验室中的“独立”设备或便携式仪器使用，也可集成到更大的仪器/系统中。这两个相同的扫描器各自为单一固定频率，可从 10 Hz 至 16 kHz 范围内选取。它们尺寸小、重量轻、成本低且寿命长。它们需要低功耗驱动电子设备，并且不辐射任何电磁干扰（EMI）。这些扫描器具有高幅度稳定性和极低幅度抖动；晃动小于 1 弧秒。这些扫描器适用于红外、可见光、紫外和高真空环境。可提供参考信号和位置输出。

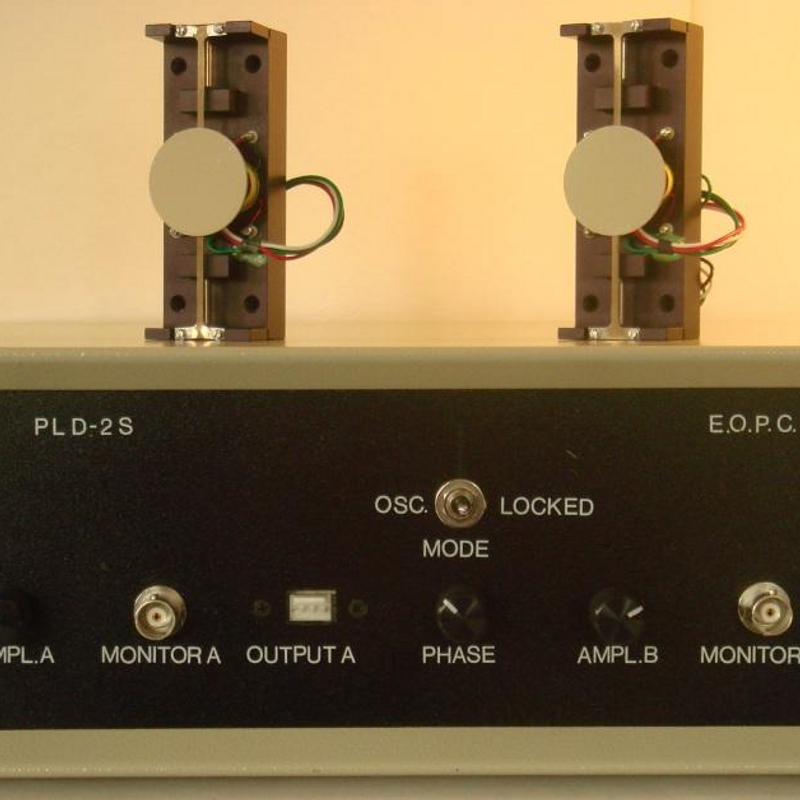

PLD-2S 驱动器对两个相同的扫描器进行锁相。扫描器“B”锁相至扫描器“A”（从动扫描器锁定至主动扫描器）。与主动扫描器的相位关系按客户要求出厂设置（0° 至 360°），并可通过前面板在至少 ±45° 的范围内调节。该驱动器可以是带前面板控制和内部电源的全集成驱动器，也可以是印刷电路板级驱动器。带外壳驱动器的尺寸为：12" × 10" × 3.8"。PLD-2S-PC 驱动器是板级印刷电路板驱动器，带有元件，但不带外壳和电源。
前面板控制
| 项目 | 说明 |
|---|---|
| 电源 | 用于开启驱动器的电源开关 |
| 位置监测 | 模拟位置输出，每个扫描器最大 ±5V，最大负载 1 kΩ |
| 相位调节范围 | 最小 ±45° |
| 相位稳定性 | 0.01% |
| 相位关系 | 按客户规格出厂设置 |
规格
| 参数 | 规格 |
|---|---|
| 频率范围 | 10 Hz 至 16 kHz |
| 扫描器幅度稳定性 | 0.01% 或更优 |
| 位置监测 | 模拟位置输出，最大 ±5V，最大负载 1 kΩ |
| 扫描器幅度稳定性 | 0.01% 或更优 |
| 相位调节范围 | 最小 ±45° |
| 相位稳定性 | 0.01% |
| 频率比 Fx/Fy | 按客户规格出厂设置 |
| 相位关系 | 按客户规格出厂设置 |
| 工作温度范围 | 仅室温 |
| 电源输入 | 110V 交流或 220V 交流，50–60 Hz，20W |
