意大利SM PGS200轮廓测量仪

PGS200轮廓测量仪

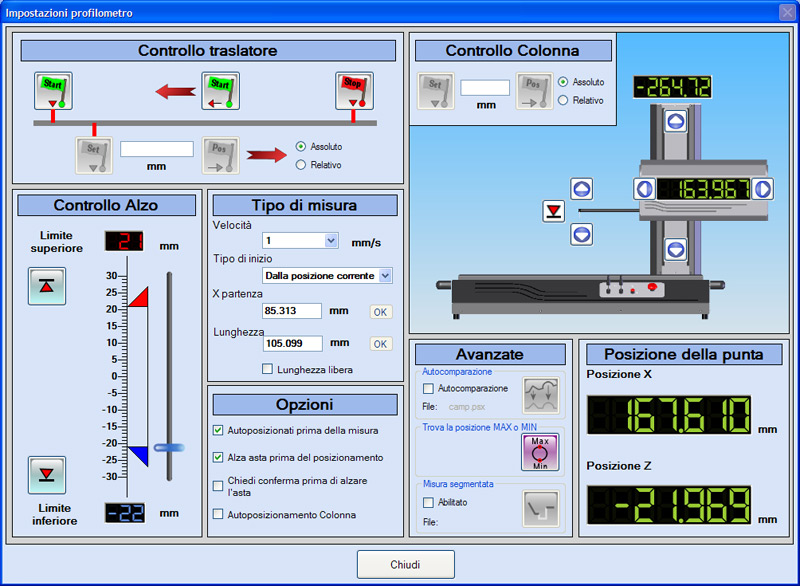

PGS200轮廓测量仪是新一代的仪器，只需几次简单的操作，就可以表征复杂零件的轮廓，这要归功于现代的“一体式”逻辑：只需要几次操作，PGS200轮廓测量仪就可以立即准备好并校准进行测量。安装在PGS200轮廓测量仪上的Profile Studio软件非常用户友好，易于操作员使用。

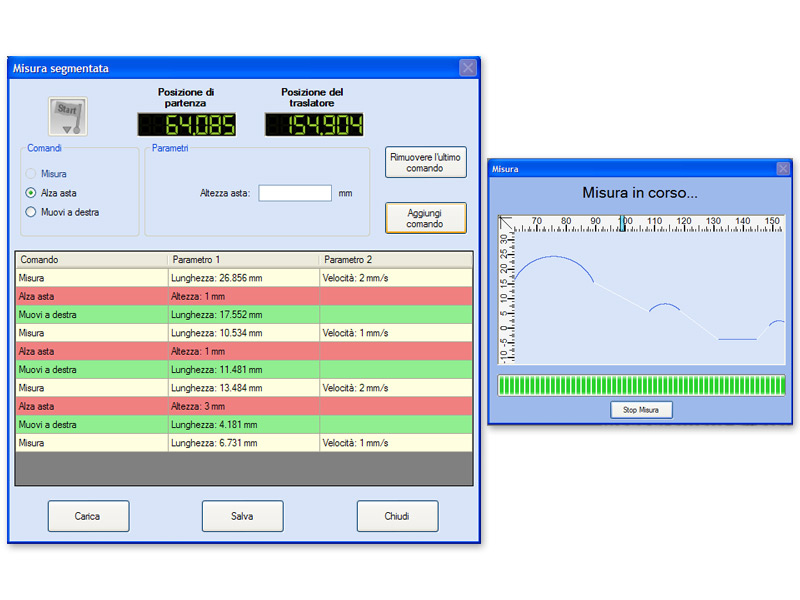

轮廓特征化所需的功能分为多个类别（点、线、弧、尺寸），每个类别都有不同的颜色，便于识别。CAD非常先进：所有项目都是动态的，输入后可以编辑。对于更复杂的工件，PGS200轮廓测量仪允许执行测量循环，因此，障碍物会自动克服（凹槽、肩部），并且在测量结束时重建轮廓。得益于电动柱，校准可以像测量周期一样自动进行，从而确保显著节省时间和高度灵活性。

PGS200轮廓测量仪技术参数：

X测量范围:	220 mm (8.66 in)
Z测量范围:	50 mm (1.97 in)
X轴分辨率:	0.5 μm (0.02 μin)
Z轴分辨率:	0.1 μm (0.008 μin)
定位速度:	0 – 10 mm/s (0 – 0.4 in/s)
测量速度:	0.2 - 0.5 – 1 – 2 mm/s (0.008 - 0.02 – 0.04 – 0.08 in/s)
立柱的横向长度:	立柱的定位为320 mm（12.6英寸）或520 mm（20.5英寸）手动或电动CNC
测量提示:	尖端半径20μm（0.8μin），前部圆度
CNC循环:	具有自比较功能的CNC自动测量和定位循环
连接:	面向Windows©PC的USB接口
语言:	意大利语、法语、英语、德语、西班牙语、葡萄牙语和斯洛文尼亚语n
尺寸 LxDxH:	1100 x 570 x 720 mm (43.3 x 22.4 x 28.3 in)
总重量:	42 kg(92 lbs)
软件：	Profile Studio
