代理H2W Technologies NCC09-39-190-1V音圈电机

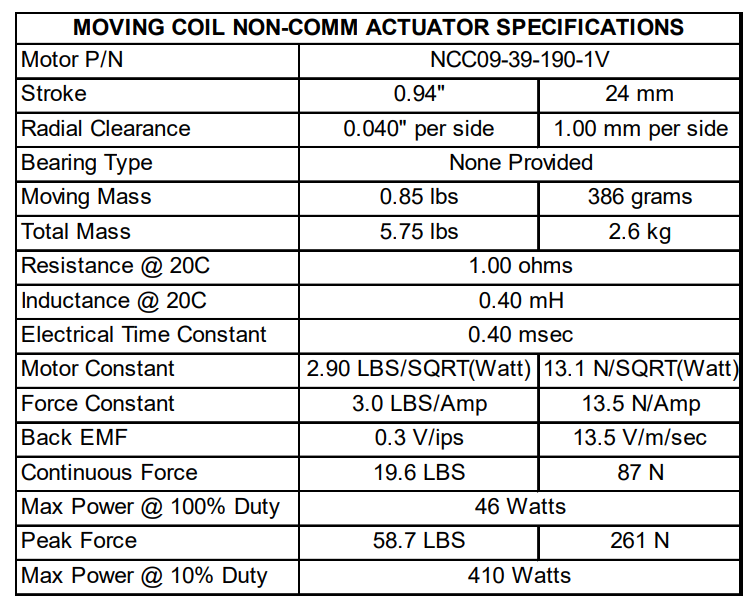

NCC09‑39‑190‑1V 是美国 H2W Technologies 推出的真空兼容型动圈式音圈直线执行器，基于洛伦兹力实现直驱直线运动，无齿槽效应，推力‑电流线性度优异。该型号采用 NASA 选定的低出气材料制造，可用于真空环境；电机本体为中空通孔结构，同时配备铝制线圈骨架，能够快速导出绕组热量，兼顾散热性能与特殊工况适配能力。 H2W Technologies NCC09-39-190-1V音圈电机机械结构方面，该执行器不自带轴承系统，需要用户自行配置外部导向机构；若需要内置轴承的产品，可选用厂商动磁系列执行器。电机有效行程 24.0 mm，径向间隙 1.0 mm；动子运动质量 386 g，整机总质量 2600 g；产品外径 99.6 mm，壳体长度 43.7 mm。中空通孔设计允许光束、管线从中穿过，非常适配光学通路类设备集成。实际应用时可搭配线性编码器组建闭环伺服系统，完成高精度定位或者力控作业。选型阶段，工程师可以借助 H2W 官方线性运动计算器完成负载、加速度与运动行程的工况校核，官网可下载完整 PDF 工程图纸，便于整机结构设计开发。电气性能上，20℃条件下线圈电阻 1.0 Ω，电感 0.40 mH，电气时间常数仅 0.40 ms，动态响应速度快，适合高频往复运动。力常数 13.5 N/A，反电动势 13.5 V/(m/s)，电机常数 13.1 N/√W。推力分为连续和间歇两种工况：100% 占空比连续工作模式，持续推力 87 N，功耗 46 W，持续工作电流 6.8 A；10% 间歇占空比条件下输出峰值推力 261 N，瞬时功耗 410 W，峰值电流 20.2 A，可满足长时间稳态运行以及短时大推力输出的双重需求。 H2W Technologies NCC09-39-190-1V该产品最大亮点是真空兼容能力，低出气材料可以避免真空环境下挥发物污染光学元器件与精密器件，通孔结构适配激光光路、真空科学仪器、航空航天设备、半导体真空检测设备等特殊场景，同时也可用于普通大气环境下的光学调焦、精密微动补偿、高频振动模拟测试等设备。集成使用需要注意，电机本体无轴承，机构设计必须配置外部导向，严格控制径向偏移，防止定转子剐蹭损坏；真空工况下要充分考虑散热条件，依托铝骨架做好热传导设计，保障大功率工况下长期稳定工作。完整运动系统还需要配套外部轴承、伺服驱动器与运动控制器协同工作，发挥电机的高精度、高动态的性能优势。
