GAMPT薄膜水听器,超声薄膜水听器,适用于所有需要测量超声设备或传感器所发射声强的应用

GAMPT薄膜水听器,超声薄膜水听器,适用于所有需要测量超声设备或传感器所发射声强的应用 薄膜水听器 介绍超声薄膜水听器适用于所有需要测量超声设备或传感器所发射声强的应用。这类测量不仅对医疗超声设备的质量保证至关重要，而且对工业和测试工程中超声传感器的开发与验证也必不可少。尤其是在医疗设备的超声暴露计量中，为符合国际法规日益要求的安全相关限值，需要使用具有极宽带宽且传递函数波动很小的薄膜水听器。此外，薄膜水听器能够以高空间分辨率测量声场的声压。通过沿直线或面进行扫描，可记录高频声压的空间分布。根据这些数据，可推导出声场的多种其他重要参数，例如焦点的位置和尺寸、声束宽度或声强的局部变化。

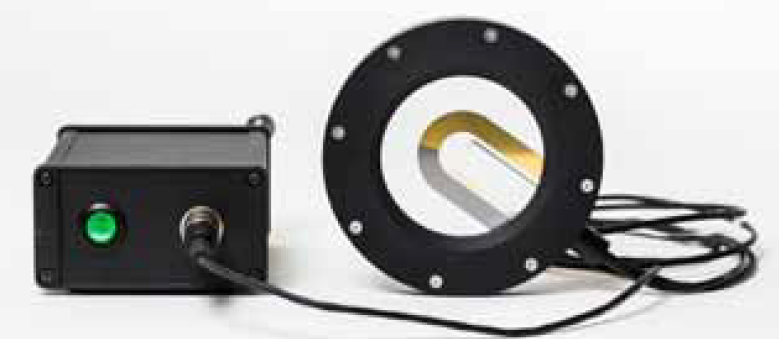

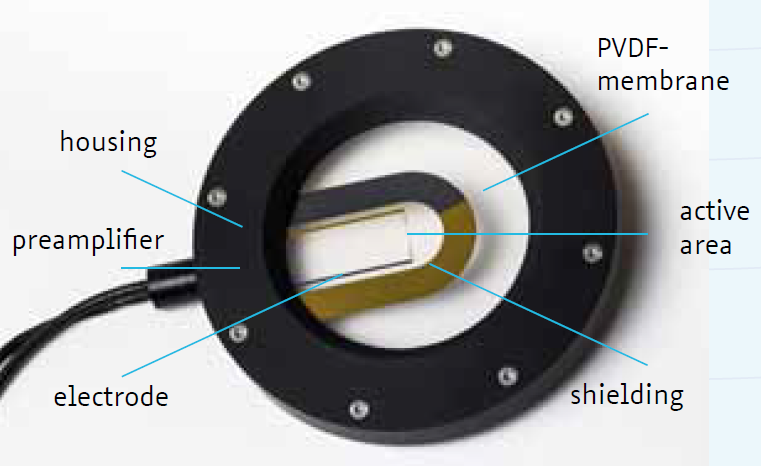

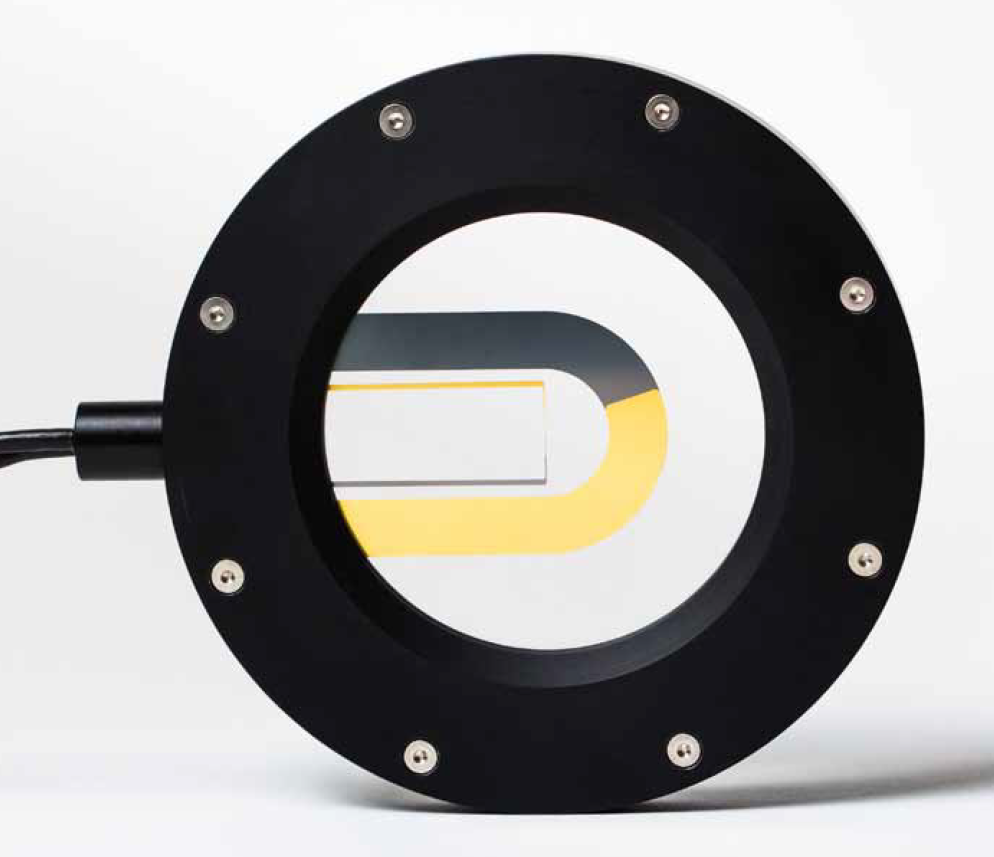

描述 GAMPT 公司与位于布伦瑞克的德国联邦物理技术研究院（Physikalisch-Technische Bundesanstalt，PTB； www.ptb.de）的“超声” 工作组合作— 该研究院是高灵敏度测量设备研发与校准领域领先的机构之一— 开发了一款性能优异的薄膜水听器。凭借其高达 90 MHz 的极宽带宽、直至 40 MHz 都极为平坦的传递函数，以及不大于 200 μm 的极小有效表面，该水听器不仅适用于声场的空间分辨率表征，还可用作超声源校准的参考水听器。该薄膜水听器由圆形塑料外壳、嵌入其中的薄膜以及气相沉积的金电极组成。由于前置放大器已集成到外壳中，水听器可直接连接到示波器，或连接到 GAMPT 的超声脉冲发射接收器SF710。与 3D 声场扫描仪、声场扫描驱动装置 SFS630和声场测量水槽配合使用时，即可构成一套完整且易于使用的测量系统,用于全面表征声源。

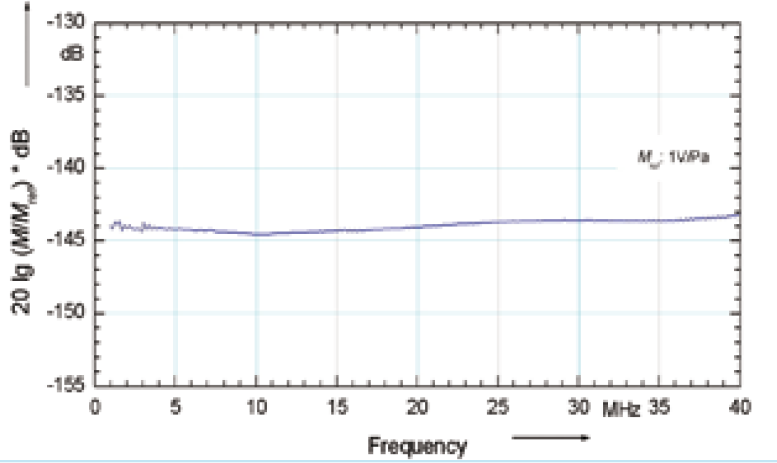

膜式水听器的传递函数 除带宽和空间分辨率外，膜式水听器最重要的质量特性之一，是在宽频率范围内尽可能保持恒定的灵敏度。在0.5 至 40 MHz 的频率范围内，我们的膜式水听器的平均灵敏度波动小于 5% 。水听器的谐振频率远高于 100MHz。因此，可用频率范围可达 90 MHz。此外，由于集成了前置放大器，水听器具有非常好的信噪比。另外，所采用的屏蔽电极可防止不需要的干扰信号耦合。得益于屏蔽电极的特殊布置，可以最大程度地避免信号干扰。

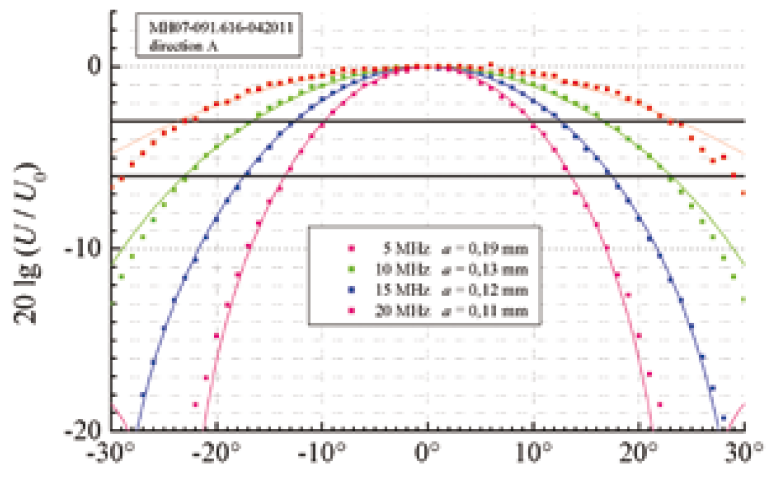

水听器的指向性和有效半径 薄膜水听器的特点是其有效点（即有源传感器表面的尺寸）极小，在 5 MHz 时不超过 200 m。因此，可以进行高分辨率声场测量，且声压幅度的微小局部不均匀性也能被记录下来。由于其方向性良好，特别是聚焦超声场也能被精确测量。

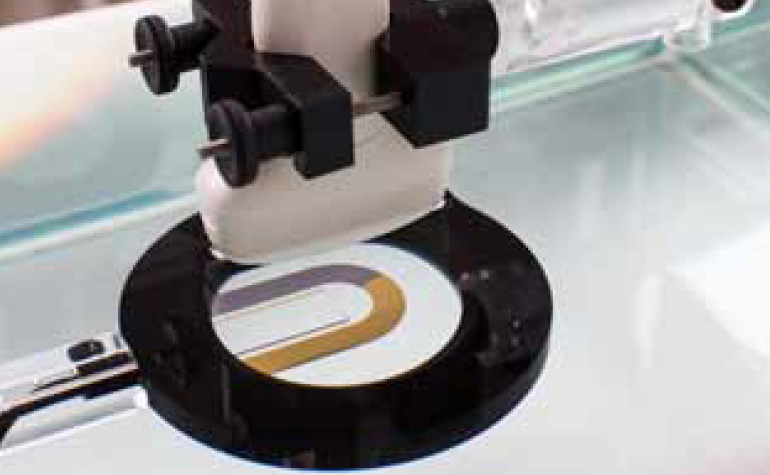

校准根据客户需求，薄膜水听器可提供不同的校准。其范围涵盖从 0.5–20 MHz 频率范围内的简单幅度校准，一直到最高 40 MHz 的幅度、相位、方向性和有效直径的完整表征。在布伦瑞克的德国联邦物理技术研究院（Physikalisch-Technische Bundesanstalt），水听器的校准以最高精度进行，从而确保水听器始终如一的高品质。由于我们的薄膜水听器具有出色的稳定性，它们被测量与校准实验室用作二次校准的参考水听器。测量对于短超声脉冲的测量，水听器需要具备高带宽，以便也能涵盖频率高得多的谐波信号成分。低声强的超声脉冲串要求水听器具有良好的信噪比。为了评估聚焦超声场声束的宽度，需要水听器具有较高的横向分辨率。这种横向分辨率尤其取决于传感器表面的有效直径。结合我们的声场扫描仪，可以在全部三个空间维度上测量声源声压幅值的空间分布。这是开发和优化用于医学成像以及材料检测设备中的超声传感器的重要工具。应用我们的膜式水听器可应用于许多科学和工程领域。例如，这些水听器被多所大学和高等教育机构用于开发超声成像和传感器技术领域的新方法和新技术。用于医学超声诊断的超声传感器制造商使用我们的水听器来监测质量特性，并进一步开发他们自己的超声产品。若干国家物理量计量与校准机构将膜式水听器用作其他测量系统二次校准的参考。由于立法者日益要求执行医疗超声设备输出声明和限值的规定（IEC 61157），膜式水听器的应用也将在医疗机构的常规质量控制和稳定性测试中发挥重要作用。由于仅提供标准版本的一种水听器往往无法满足客户的具体要求，因此还可根据客户要求，考虑设计、电缆长度、连接器或环境条件方面的特殊规格。甚至对灵敏度、点尺寸或频率范围的特定要求，也可经协商后实现。配件薄膜水听器装在一个坚固的塑料箱中交付。因此，可以防止敏感的薄膜和电极受到损坏。为了在不使用超声脉冲发射/接收器 SF710 的情况下操作该水听器，可使用一个单独的电源单元。测量值通过合适的示波器记录。为了将薄膜水听器连接到示波器，可使用一个合适的宽带直列式网络终端器（50 欧姆）。此外，GAMPT 公司还提供多种用于超声强度测量的高质量测量设备，包括超声扫描仪、水听器控制器、HIFU 水听器以及热声传感器。

技术参数 声学频率范围: 500 kHz 到 90 MHz 可选校准频率范围: 1 MHz 到 40 MHz, 1 到 20 MHz, 0,5 到 5 MHz 典型灵敏度: ~ 8,16 *10-8 V/Pa @ 5 MHz 最大超声波压力: 10 MPa 频率响应: 在 1–40 MHz 范围内，信号容差为 3 dB。有效直径: < 250 μm 极性: 非反相输出阻抗50 Ohm 振膜 / 膜片: 11 μm PVDF 薄膜外壳尺寸: 130 mm 直径振膜面积 / 膜片面积: 80 mm 直径振膜到外壳的距离: 正面: 6 mm | 背面: 9 mm (带螺钉) 信号输出: RG174 电缆 (50 Ohm), BNC 连接器电源输入: 3 极二极管连接器：+8.....…15 V / 地 / -8.....…15 V 输入电流: +/- 20 mA
