OT-7000：自动定心、无线、多目标对准系统。如今，在远达300英尺的距离上测量对准的最强大方式，比以往任何时候都更加便捷和灵活。On-Trak Photonics 的 OT-7000 激光对准系统提供了一种自动定心和无线解决方案，可沿单一参考激光线对多个目标进行实时测量。
动态监控工作进展。OT-7000 可同时显示每个测量目标的 X-Y 偏差——通过基于 Windows 的计算机、射频控制器模块，或每个目标专用 CPU 上的 LED 显示屏。
On-Trak 激光对准技术已被领先的飞机制造商、造船厂和汽车行业采用，经证明可提高效率并显著减少工时。OT-7000 凭借其自动对准和无线功能，将进一步推动生产力的提升。
自动对准能力
制造过程中的装夹应力和热变化可能导致传统对准系统偏离参考目标中心。OT-7000 通过自动反馈回路对此进行补偿，该回路通过内部运动控制器持续监测并重新对激光进行定心。用户可编程设置使您能够调整定心灵敏度级别和反馈采样率。将这些值存入存储器以供日后调用。
自动对准
多目标无线通信
不再有电缆烦恼——缠绕、存储、损坏、布线头痛等问题。OT-7000 的无线设计让您可以轻松地沿激光线任意位置即时添加或移除测量目标。射频扩频技术（902-928 MHz）在关键组件之间提供坚如磐石的无线通信。
高级计算机控制
使用基于 Windows 的计算机采集和处理测量数据。Beam-Trak 7000 软件显示所有目标的 X-Y 偏差，使您能够动态监控正在进行的工作。
在 300 英尺处达到 0.001 英寸分辨率
优化精度并获得更大的信心。OT-7000 在远达 300 英尺的距离上提供 0.001 英寸的分辨率。第三代光纤耦合激光二极管传输系统确保远距离下卓越的光束质量。
激光对准概览
激光对准的工作原理

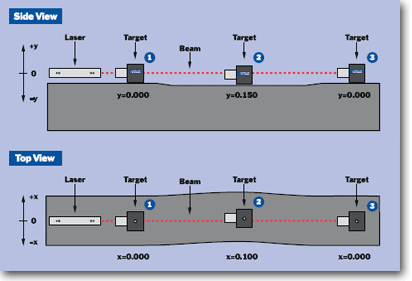

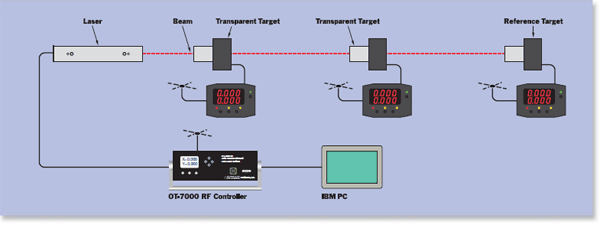

线性激光对准的原理很简单。一台固定不动的激光器瞄准最远 300 英尺外的参考目标，形成一条“空间基准线”，作为坚如磐石的测量参考。接下来，将一个或多个透明目标直接放置在光束路径中。当激光穿过每个透明目标时，目标即可确定激光束相对于工具球中心的 X-Y 偏差。每个目标采集到的 X-Y 数据会显示在其专用 CPU 上。同时，这些信息会通过无线方式传输至射频控制器模块。随后，测量数据会被采集并显示在台式或笔记本电脑上。
直线激光的优势
基于激光的对准技术相比其他竞争性对准技术具有显著优势。
-
经济高效：在该特定应用中性能优于激光跟踪系统，而价格仅为后者的一小部分。
-
超高精度：消除主观人工方法带来的误差。
-
实时反馈：使用户能够现场进行对准调整。
-
测量更快：减少工时，提高项目效率。
-
最大化量程：可在最远 300 英尺的距离上进行测量。
-
同步测量：可同时对多个目标进行测量。
-
数据分析：位置数据可由计算机进行监控、存储和分析
OT-7000 AL
内部光纤耦合激光二极管 性能毫不妥协，可达 300 英尺。 光束对中精度为 ±0.002 英寸。 以 500 Hz 脉冲工作——使目标完全不受环境光影响。
内部运动控制器 激光头内部的运动控制器会自动将激光重新对准参考目标中心。
锥形 NAS 安装座 NAS 安装座由镀铬不锈钢制成，在激光器前部附近略有锥度，便于插入 NAS 工具球安装座
OT-7000 TTS4
专有透明设计 采用专有的分束薄膜设计，并带有内部补偿楔，可消除激光束穿过玻璃时产生的光束偏移。
1 英寸直径传感器区域 较大的有效面积使目标易于放置在参考光束路径中。
智能传感器设计 安装在标准 NAS 工具球中时，目标内部的 PSD（位置敏感探测器）在球体内完美居中，从而确保重复性，并降低对角测量误差的敏感性。
多目标能力 最多可使用七个 TTS4 透明目标。与 OT-7000 CPU 配合使用时，可同时进行实时显示和数据分析。
可靠磁性安装 一体式磁铁将目标牢固锁定在任何标准 NAS 工具球中。
水准泡 一体式 30 角分水准泡可实现便捷、超精确的目标定位。
激光指示器 当激光穿过目标时，红色 LED 持续亮起。
OT-7000 CW 0.010 英寸校准楔块（选件）
OT-7000 RP 反射板（选件）
通过显示从目标面反射回来的光束位置，协助目标的初始设置。临时安装在激光管前端。
OT-7000 CTS4 参考目标（选件）
CTS4 采用低矮型传感器头，整体封装在直径 2.2498 英寸、长 1.6 英寸的外壳中。CTS4 非常适合空间受限的应用，并可提供与 TS4 完全相同的性能。
OT-7000 CPU
射频扩频天线：可将 X-Y 位置无线传输至 OT-7000 射频控制器模块，距离最远可达 300 英尺。
显示：双四位红色 LED 显示屏让 X 和 Y 位置的读取变得轻松——即使远在几英尺外也能看清。此外，四级显示亮度有助于节省电池电量。
数据平均：对位置数据进行 0.25 至 5 秒的平均处理。
零点偏移调整：可在探测器上除机械/电气零点以外的任何点即时设置零点。
电源：内部可充电镍氢电池组可提供 14 至 16 小时连续使用，具体取决于用户选择的 LED 亮度。您也可以使用标准交流壁式充电器为系统供电（同时为电池充电）。电池电量低时，黄色 LED 持续闪烁。
睡眠模式：这一用户可选的省电功能会在无活动（即无激光脉冲、按键输入或串口活动）十分钟后自动关闭 CPU。所有当前设置均会保存。
激光指示器：当激光击中探测器时，红色 LED 持续亮起。
BEAM-TRAK 7000 软件：简单而强大的软件使您能够同时、实时地查看所有目标的 X-Y 偏差。选择测量单位、设置分辨率并记录位置数据
OT-7000 RF
无线通信：射频扩频（902-928 MHz）功能可实现从远程 CPU 进行无线数据采集——距离最远可达 300 英尺。
自动定心：使激光中心保持在参考目标上。控制器模块通过射频通信链路持续轮询参考目标以获取位置数据。如果激光偏离中心，控制器会与激光头内部的运动控制器通信，自动将激光重新对准参考目标中心。
可编程自动对准设置：调整参考目标处的最大偏差和反馈采样率。将这些值存入存储器以供日后调用。
USB/串行通信：通过模块的 USB 或 RS-232 通信端口将采集的数据传输到基于 Windows 的计算机。然后，使用 Beam-Trak 7000 软件执行各种数据处理例程。
On-Trak OT-7000无线激光准直仪规格参数
OT-7000 LL Ultralign 激光器
| 项目 | 规格 |
|---|---|
| 输出功率 | II 类 A（<1 mW 可见红光） |
| 波长 | 635 nm |
| 光束直径 | 8 至 12 mm |
| 光束轮廓 | 圆形高斯，TEM₀₀ |
| 调制频率 | 500 Hz |
| 工作距离 | 0 至 300 英尺（100 m） |
| 对中 | ±0.002 英寸（0.05 mm） |
| 重量 | 8 磅（3.64 kg） |
| 总长 | 14.5 英寸（368.3 mm） |
| 外壳 | NAS 标准直径 2.2498 英寸（57.15 mm） |
OT-7000 TTS4 透明目标
| 项目 | 规格 |
|---|---|
| 位置传感区域 | 直径 25 mm |
| 分辨率 | 0.001 英寸（0.01 mm） |
| 对中 | ±0.002 英寸（0.05 mm）至 NAS 安装座 |
| 重量 | 2.75 磅（1.25 kg） |
| 尺寸 | NAS 安装座：2.2498" × 3.0"（57.15 × 76 mm） 外壳：3.5" × 3.5" × 3.1"（89 × 89 × 78 mm） |
| 激光捕获指示器 | 红色 LED 与激光脉冲同步闪烁 |
OT-7000 CPU 中央处理单元
| 项目 | 规格 |
|---|---|
| 分辨率 | 0.001 英寸 |
| 电源 | 可充电镍氢电池 DC 壁式充电器 |
| 电池寿命 | 14–16 小时，取决于亮度 |
| 显示 | LED ±4 位，可编程 |
| 重量 | 4 磅 |
| 尺寸 | 6 × 5 × 2.7 英寸（152 × 127 × 68 mm） |
OT-7000 TS4 参考目标
| 项目 | 规格 |
|---|---|
| 位置传感区域 | 直径 25 mm |
| 分辨率 | 0.001 英寸（0.01 mm） |
| 对中 | ±0.002 英寸（0.05 mm）至 NAS 安装座 |
| 重量 | 2 磅（0.9 kg） |
| 尺寸 | NAS 安装座：2.2498" × 2.75"（57.15 × 76 mm） 外壳：3.5" × 3.5" × 1.6"（89 × 89 × 40 mm） |
| 激光捕获指示器 | 红色 LED 与激光脉冲同步闪烁 |
