BROEN CLORIUS CONTROLS 单片机控制器 ER 2000 0-4.6.01-H

技术数据

线电压：230 V交流；115 V交流* ；24 V交流* -15% / +10%，50 / 60赫兹 *- 可选（请指明）功耗：约为 7 伏安重量：约为 1 公斤 允许环境温度 操作： 0 到 50°C 运输和存储： -25 到 +65°C 防护等级 正面：符合 DIN 40050 标准的 IP 65 端子：IP00 设计：用于控制面板安装 96 x 96 x 135 毫米（宽 x 高 x 深）面板切割尺寸 92 x 92 毫米 安装位置：任意 输入： Pt100，0°C 到 300°C 连接为三线制选项：4-20 毫安 输出： 2 或 3 点选项：4-20 毫安 测量精度：测量范围的 0.1% 显示：两个 4 位 7 段数码管显示， LED，红色，字符高度 = 13 毫米 报警类型： A、B、C；工作触点通常关闭电路原则 继电器：开关容量为250 V 交流 / 3A 火花抑制元件 数据保护：半导体存储

特点

具有PI和PID性能
操作简便
适用于海事和工业装置中的加热和冷却系统
手动/自动切换
坚固的自我优化
报警指示偏离设定点的情况，正或负
仅需要一个传感器元件Pt100来进行控制和温度指示
用户定义的操作级别
2或3个位置输出，用于控制执行器

应用

ER 2000控制器用于恒温控制。它适用于所有加热和冷却控制系统。该控制器主要用于船舶安装和其他工业应用 - 如冷却水和润滑油安装、流体温度控制等。基于微处理器的ER 2000型控制器，用于电子温度控制。

设计

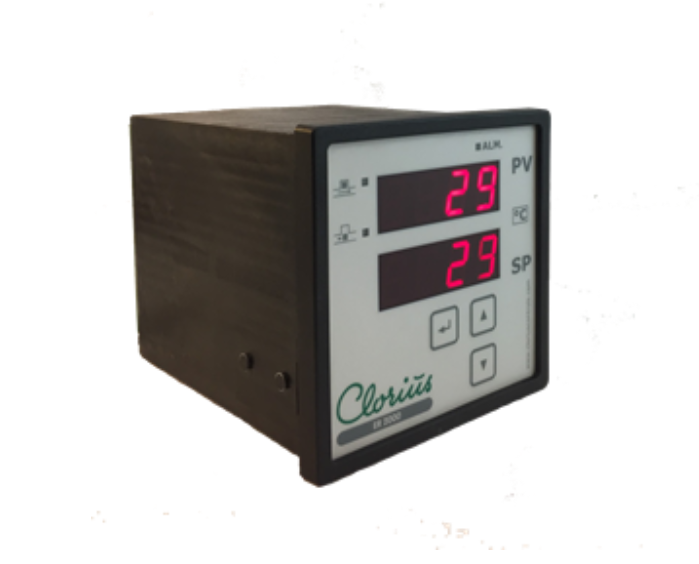

ER 2000控制器设计用于面板安装。为了方便启动，它具有自动确定有利控制参数的优化功能。当改变设定点或从手动模式切换到自动控制时，优化将启动。可以忽略优化。为了方便操作，它有三个按键 - 两个用于滚动或更改值，一个输入键。两个数字显示屏显示过程变量和设定点。 3个LED指示执行器开启、执行器关闭和报警。控制器可以从自动模式切换到手动模式。在手动模式下，执行器可以在特定位置打开、关闭或停止。可以设置三种不同的报警设置： A：偏离设定点SP时报警 B：固定限制值时报警 C：离开设定点SP周围的带时报警。它可以作为三位控制器、两位控制器或模拟（4-20 mA）控制器运行，并具有可调的比例带、积分动作时间和微分动作时间。控制器配有RS 485通讯模块。

功能

温度输入通过一个Pt100传感器进行，该传感器具有单个感应元件。受控变量的测量值与设定点值进行比较，并通过PI或PID控制结构进行调整。ER 2000可以作为加热控制器，当温度升高时执行器关闭，或者作为冷却控制器，当温度升高时执行器打开。ER 2000允许直接读取实际温度值（PV），并且在测量电路中具有故障保护，即在传感器短路或断路的情况下，控制器可以设定为在出现错误时提供关闭、打开或保持当前位置的命令。错误消息Err显示在LED显示器PV中。 BROEN Clorius Controls 提供竞争力强的阀门、恒温器、执行器、压力差调节器以及全面的控制解决方案，支持各种海洋和工业应用。
