英国 LCR Hallcrest WBSC630 水性多段不可逆示温涂料，温度记录涂层
产品咨询 龚经理 18721868497 微信同号 英国 LCR/TMC Hallcrest WBSC630 水性多段不可逆示温涂料 产品简介：WBSC630 水性多段不可逆示温涂料在 630–640℃ 由橙色变为白色，VOC 极低、更环保，适用于高温设备、炉体与工业部件的水性环保测温与过热记录。
产品描述
WBSC630 是一款水性、多段、不可逆的示温涂料。初始颜色为橙色，在 325°C 下加热 10 分钟可见初始变色，在 630–640°C 完成完全变色。水性配方 VOC 极低（< 7 g/l），更环保。
技术参数
| 项目 | 内容 |
|---|---|
| 识别代号 | WBSC630 |
| 涂料类型 | 水性多段不可逆 |
| 初始颜色 | 橙色 |
| 变色温度 | 325°C/10 分钟初始变色；630–640°C 完全变色 |
| 载色剂 | 水性丙烯酸和有机硅 |
| 固含量 | 54% |
| VOC | < 7 g/l |
| 闪点 | > 60°C |
| 初始粘度 | 适合刷涂或喷涂 |
施工说明
务必遵循安全数据表中的操作建议。涂覆于喷砂清理并脱脂的表面，无需底漆。施涂均匀涂层以获得良好遮盖，推荐喷涂。如需喷涂，可用去离子水降低粘度。涂后须充分干燥；完全干燥后具备一定耐水性，但需加热固化以使有机硅粘合剂交联，从而获得最佳耐水性与硬度。可用溶剂去除干漆；若涂装区域加热超过 200°C，可能需使用研磨材料。在 200°C 下烘烤 1 小时即可完全固化。涂布率：目标干膜厚度约 25µm；以 WBSC630 的固含量与粘度，刷涂约需 47µm 湿膜，理论涂布率约 21 平方米/升。校准说明

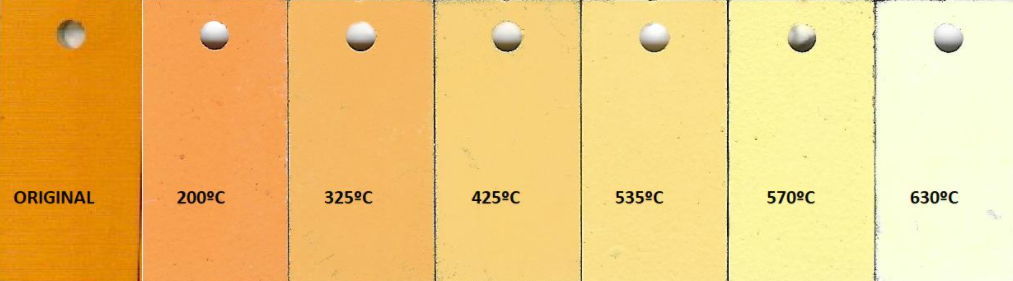

该 10 分钟校准使用涂覆于镍基钢试片的涂料在炉中加热完成，所列变色温度基于 10 分钟加热周期。需注意热敏涂料具有时间-温度依赖性，加热时间长短不同会得到不同的变色温度值。例如，630°C 下需 10 分钟加热的变色，在更高温度下 5 分钟即可达到。初始颜色：橙色；变色：630°C 加热 10 分钟后变为白色。两色之间可见一系列中间色阶。产品图示
询价采购英国 LCR Hallcrest WBSC630 水性多段不可逆示温涂料，温度记录涂层
请用微信扫描下方二维码或手动添加微信号2351992198
