土耳其AtekSensors压力温度一体变送器 BCT24S系列 压阻式变送器 Atek Alfa 可同时测量液体与气体介质的压力和温度

Atek Alfa

压力温度一体变送器 BCT24S 系列

“温度测量范围：-40…+125℃，压力测量范围：60…600bar” 产地：土耳其 BCT24S 系列压力温度一体传感器由 ATEK ALFA 设计制造，单只紧凑型传感器可同时测量液体与气体介质的压力和温度，无需使用两支独立传感器。 产品基于压阻原理，适用于水、空气、油等介质工况。高温应用场景下，传感器底部的冷却结构可保护产品壳体，保障可靠测量。 标准配置不锈钢壳体，防护等级 IP65/IP67，适合恶劣环境使用。 具备过压保护与反极性保护，可抵御电压波动与接线错误，使用寿命长。 量程、机械接口类型、输出信号、电气连接类型等参数均可按需选型。

应用领域

技术参数

参数项 压力 温度
测量传感元件 压阻式传感器 PT100（A 级 EN60751）
测量量程 60…600bar -40…+125℃
过载压力 ≤100bar：满量程 200%；＞100bar：满量程 150% -
爆破压力 ≤100bar：满量程 400%；100＜FS≤250bar：满量程 300%；＞250bar：满量程 200% -
响应时间 标准 25ms（额定压力 10%~90% 区间）；可选 1ms、5ms、125ms 1s
精度 ±0.5% 满量程 @25℃±1% 满量程 @0…+70℃±2% 满量程 @-40…+85℃ ±0.5% 满量程 @25℃±1% 满量程 @0…+70℃±2% 满量程 @-40…+85℃
长期稳定性 ≤±0.2% 满量程 / 年 -
零点温度系数 ≤±0.03% 满量程 /℃ -
满量程温度系数 ≤±0.03% 满量程 /℃ -
输出类型（传感器压力、温度两路独立输出，输出类型需配套选型） 两线 4-20mA；0-10V；0.5-4.5V 比例输出 两线 4-20mA、PT100、PT1000；0-10V、PT100、PT1000；0.5-4.5V 比例输出、PT100、PT1000
供电电压 两线：8~32V 直流三线：12~30V 直流 两线：8~32V 直流三线：12~30V 直流
电流消耗 两线：≤20mA@24V 直流三线：≤30mA@24V 直流 两线：≤20mA@24V 直流三线：≤30mA@24V 直流
反极性保护 有 有
短路保护 有 有
过载保护 有 有
电气连接 M12 连接器或者线缆引出 M12 连接器或者线缆引出
机械接口 G1/4、G1/2、NPT1/4、NPT1/2、M14×1 G1/4、G1/2、NPT1/4、NPT1/2、M14×1
安装扭矩 15～20Nm 15～20Nm
材质 壳体：303 不锈钢；膜片：316L 不锈钢 壳体：303 不锈钢；膜片：316L 不锈钢
工作温度 -40℃ … +125℃ -40℃ … +125℃
存储温度 -40℃ … +125℃ -40℃ … +125℃
防护等级 M12 连接器压接式版本可达 IP67，基础版本 IP65 M12 连接器压接式版本可达 IP67，基础版本 IP65

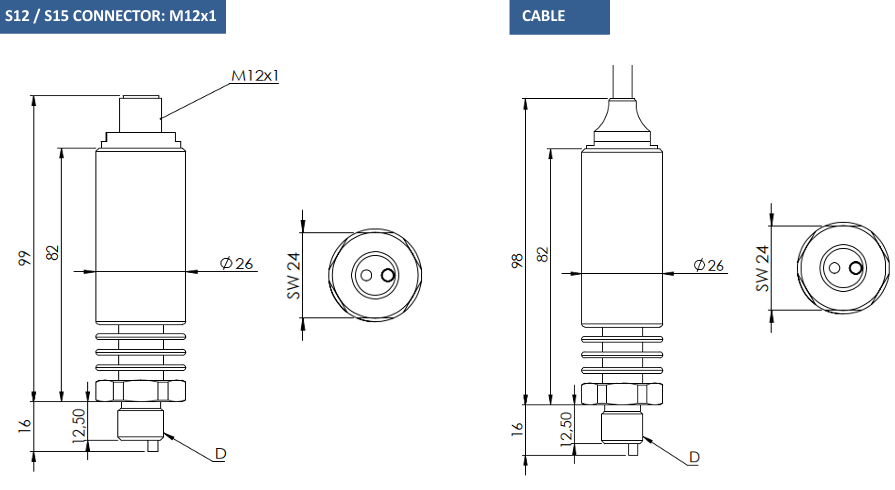

外形尺寸（单位：mm）

S12/S15 连接器版本：M12×1 线缆引出版本 外径 Φ26，六角对边 SW24

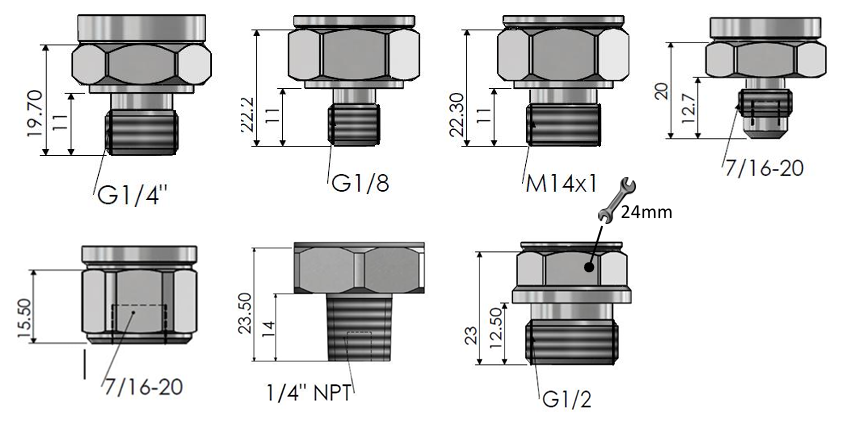

机械接口可选规格

G1/4、G1/8、M14×1、7/16-20、1/4NPT、G1/2 备注：G1/2 接口型号扳手尺寸 24mm，其余型号为 22mm 安装提示：安装时请勿夹持连接器部位旋转产品，否则产品可能损坏。

电气接线

模拟压力输出 + 模拟温度输出

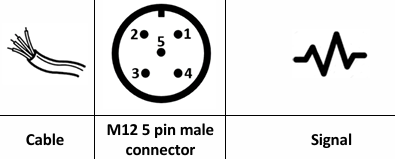

3 线 0-10V /0.5-4.5V 比例输出（压力 + 温度） M12 5 针公头 红：1 脚，供电 + 12~30V 直流 黄：2 脚，0-10V/0.5-4.5V 比例（压力信号） 黑：3 脚，GND 接地 绿：4 脚，0-10V/0.5-4.5V 比例（温度信号） 粉：5 脚，空脚.

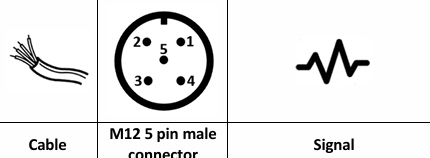

两线 4-20mA（压力 + 温度） M12 5 针公头 红：1 脚，供电 + 8~32V 直流 黑：2 脚，4-20mA 压力信号 黄：3 脚，空脚 绿：4 脚，4-20mA 温度信号 粉：5 脚，空脚

模拟压力输出 + RTD 热电阻温度输出

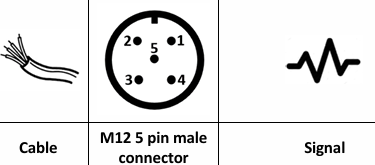

3 线 0-10V /0.5-4.5V 比例（压力）+ PT100/PT1000（温度） M12 5 针公头 红：1 脚，供电 + 12~30V 直流 黄：2 脚，0-10V /0.5-4.5V 比例（压力） 黑：3 脚，GND 接地 绿：4 脚，PT100/PT1000 温度 粉：5 脚，空脚

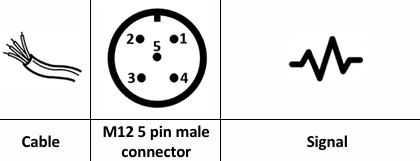

两线 4-20mA（压力）+ PT100/PT1000（温度） M12 5 针公头 红：1 脚，供电 + 8~32V 直流 黑：2 脚，4-20mA 压力信号 黄：3 脚，PT100/PT1000 温度 绿：4 脚，空脚 粉：5 脚，空脚

压力量程选型表

代码 量程 过载压力 爆破压力
60Bar 0~60bar 满量程 200% 满量程 400%
100Bar 0~100bar 满量程 200% 满量程 400%
160Bar 0~160bar 满量程 200% 满量程 400%
250Bar 0~250bar 满量程 150% 满量程 300%
400Bar 0~400bar 满量程 150% 满量程 200%
600Bar 0~600bar 满量程 150% 满量程 200%

输出信号选型

传感器压力、温度两路独立输出，输出型号必须配套选型 压力可选：两线 4-20mA、0-10V 直流、0.5-4.5V 比例输出 温度可选：两线 4-20mA、0-10V 直流、0.5-4.5V 比例输出、PT100、PT1000

型号：BCT24S

  1. 温度量程：-40…+125℃（标准）
  2. 压力量程：60、100、160、250、400、600bar
  3. 温度输出信号：4-20mA (两线)、V:0-10V、V8:0.5-4.5V 比例、PT100、PT1000
  4. 压力输出信号：4-20mA (两线)、V:0-10V、V8:0.5-4.5V 比例
  5. 机械接口：G1/4、G1/2、NPT1/4、NPT1/2、M14×1
  6. 电气连接：S15=M12 5 针公头；线缆版本可另选
示例订货代码：BCT24S -40…+125 100Bar V G1/4 S15 含义：BCT24S，温度量程 - 40~+125℃，压力量程 100bar，0-10V 压力输出，G1/4 机械接口，M12 5 针公头连接器
