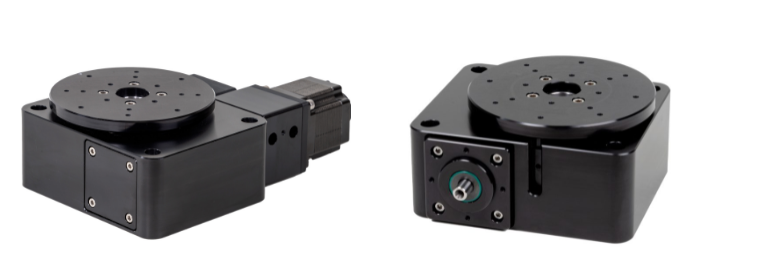

Newmark Systems旋转载物台RS-5系列转盘IP65防水旋转工作台

用于工业自动化的高占空比IP65转盘

RS-5旋转工作台设计用于各种行业和应用的平稳和精确的工作台移动。

主要特点:

IP-65等级:RS-5旋转台适用于最苛刻的工业和恶劣环境应用。它能防尘防潮。 密封润滑设计:齿轮系和其他内部部件浸在润滑油中，在产品的使用寿命内密封。连续循环润滑减少了蜗轮的磨损，使其适用于高负荷循环应用，同时消除了定期维护的要求。 齿轮系材料选择:蜗杆轴由硬化钢和精密磨削制成，确保耐用性和高精度。它配合铝青铜合金蜗轮，具有出色的耐磨性和低摩擦特性。 电机选项:RS-5旋转台配有步进电机和无刷伺服电机。也有不带电机的。 RS-5-exploded

电机选项

23号步进电机

NEMA 23高扭矩步进电机
2.8安培/相
1.8度/步
与以下运动控制器兼容: NSC-A1系列 | NSC-G系列

23号无刷DC伺服电机

NEMA 23无刷DC伺服电机
带索引标记的4000转/分光学旋转编码器
持续扭矩:0.81牛米(116盎司英寸)
与以下运动控制器兼容:NSC-G系列

技术参数

Resolution	Stepper Motor: 0.36 arc-sec (72:1 gear ratio), 0.72 arc-sec (36:1 gear ratio), assuming 250 microsteps Servo Motor: 4.5 arc-sec (72:1 gear ratio), 9 arc-sec (36:1 gear ratio)
Accuracy	72 arc-sec
Max. Speed	Stepper Motor: 50°/sec (72:1 gear ratio), 100°/sec (36:1 gear ratio) Servo Motor: 125°/sec (72:1 gear ratio), 250°/sec (36:1 gear ratio)
Unidirectional Repeatability	5 arc-sec
Bi-directional Repeatability	45 arc-sec
Max. Output Torque	See data sheet for torque curve
Max. Moment Load	54.2 Nm (480 lb-in)
Max Load Capacity	90.7 kg (200 lbs)
Travel Range	360° Continuous
Encoder	Optical rotary encoder mounted to rear of motor, 4000 CPR with Index
Limit Switches	None
Origin	Inductive home switch Index mark on encoder
Gear Ratio	72:1 or 36:1
Stage Weight	5.2 kg (11.5 lbs)
Material	Aluminum Alloy Construction
Finish	Black Anodize
IP Rating	IP 65, Rotary Stage Only (motor option are not IP65)
Operating Temperature	0°C to 50°C
