EOPC PLD-1C 驱动器—锁定至外部时钟的谐振斩波器
EOPC PLD-1C 驱动器—锁定至外部时钟的谐振斩波器，EOPC驱动器，Electro-Optical Products Corp
EOPC PLD-1C 驱动器—锁定至外部时钟的谐振斩波器
Resonant Chopper Locked To External Clock
EOPC PLD-1C 驱动器特点与优势
-
锁相至外部时钟输入
-
10 Hz 至 16 kHz 频率范围
-
同时提供正弦波和方波参考信号
-
时钟稳定性 ±50 PPM
-
0.01% 相位稳定性
-
位置输出
-
0.01% 或更好的幅度稳定性
EOPC PLD-1C 驱动器产品选项
PLD-1C-PC 板级驱动器，需要外部 ±12V 至 ±15V 直流电源。
PLD-1C-110 带外壳驱动器（12" × 10" × 3.8"），使用 110V 交流线路电压工作。
PLD-1C-220 带外壳驱动器（12" × 10" × 3.8"），使用 220V 交流线路电压工作。
PLD-1C-110/220 带外壳驱动器（12" × 10" × 3.8"），带线路电压切换选择器，可使用 110V 或 220V 交流线路电压工作。
EOPC PLD-1C 驱动器介绍

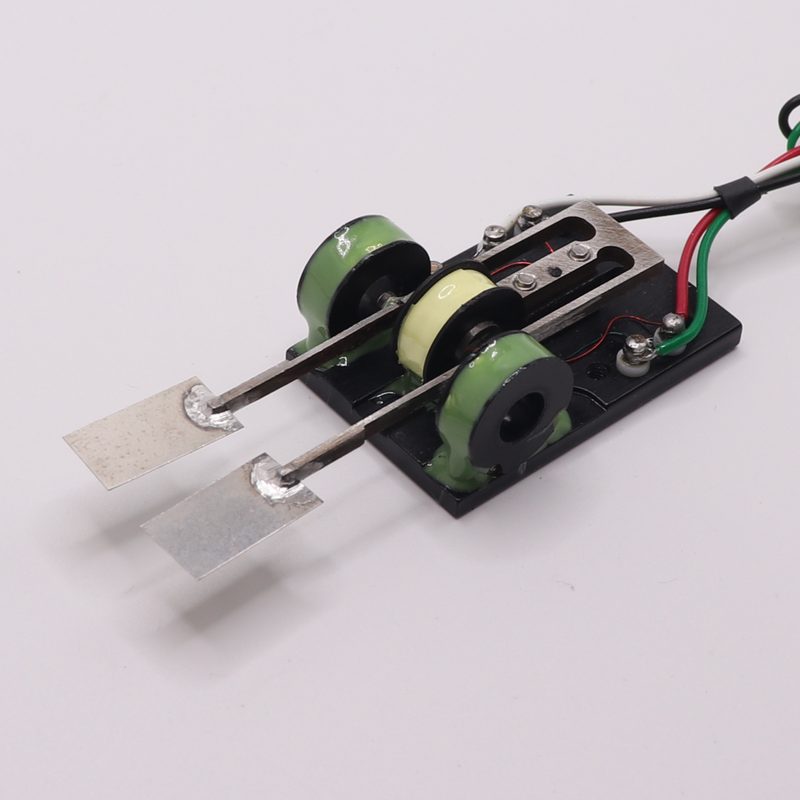

PLD-1C 驱动器可将任何音叉斩波器（CH 型，超小型 CH-25 除外）锁相至外部时钟输入。该系统可用作独立单元，也可集成到更大的仪器或系统中。尽管音叉斩波器可在较大的温度范围内使用，但不建议该驱动器用于温度敏感应用。要将斩波器锁定至外部时钟信号，您需要指定精确的时钟频率（精确到小数点后 4 位）。与时钟的相位关系在出厂时根据客户要求设置（0° 至 360°）。时钟要求
| 项目 | 说明 |
|---|---|
| 外部时钟稳定性 | ±50 PPM |
| 外部时钟精度 | 100 PPM |
前面板控制
| 项目 | 说明 |
|---|---|
| 电源 | 用于将驱动器“开启”的电源开关 |
| 时钟输入 | 外部时钟输入（TTL 或正弦波），BNC 连接器 |
| 锁定模式 | 斩波器叶片锁相至时钟信号 |
| 振荡器模式 | 斩波器以其谐振频率自振荡（未锁定至时钟输入） |
| 相位控制电位器 | 相对于时钟调节斩波器相位，最小 ±45° |
| 位置监测 | 叶片位置输出，BNC 连接器 |
| 幅度控制 | 斩波幅度调节电位器 |
| 输出 | 用于连接至斩波器的输出连接器 |
规格参数
| 项目 | 说明 |
|---|---|
| 频率范围 | 5 Hz 至 16 kHz |
| 外部时钟信号 | TTL 电平、正弦波或方波（1V 峰峰值至 20V 峰峰值） |
| 外部时钟稳定性 | ±50 PPM |
| 斩波器幅度稳定性 | 0.01% 或更好（未锁定至时钟输入） |
| 位置监测 | 模拟位置输出，最大 ±5V，最大负载 1kΩ |
| 相位调节范围 | 最小 ±45° |
| 相位稳定性 | 0.01% |
| 相位关系 | 出厂按客户规格设置 |
| 工作温度范围 | 仅室温 |
| 电源输入 | 110V 交流或 220V 交流，50-60 Hz，20W |
