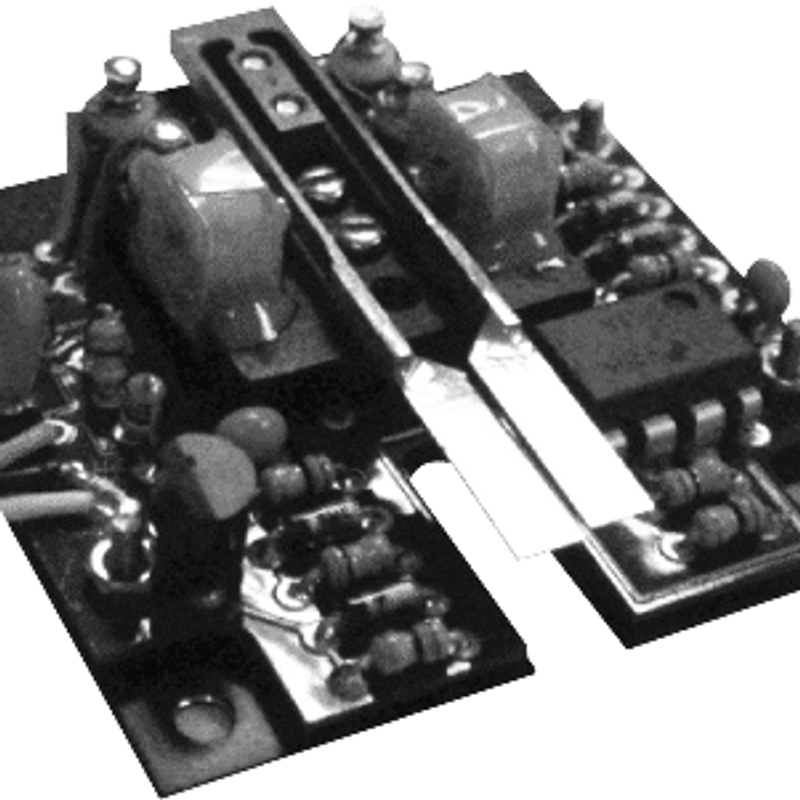

EOPC CH-25带有集成驱动电路的音叉斩波器
CH-25 Tuning Fork Chopper With Integrated Drive ElectronicsEOPC CH-25音叉斩波器特点与优势
- 一个固定频率来自200赫兹到1,000 Hz
- 集成电子学
- 光圈最大可达5毫米
- 适用于需要长期稳定运行的专用应用。
- 易于使用
- 低成本
- 体积小/重量轻
- 能承受冲击与振动
- 低功耗驱动电子器件
- 结构坚固，无磨损部件
- 高可靠性，长寿命
- 高频稳定性
- 高振幅稳定性
- 超高真空运行1
- 高温运行1
- 在低温环境下运行1
- 符合军事标准1
- 用于航空航天与大气层探测任务1
- 无抖动运行
- 无辐射电磁干扰（EMI）
- 有参考信号可用
- 深色叶片为标准配置，亮色叶片或镜子则为可选配件。1
- 用于交替光束切割的单叶片结构1
EOPC CH-25带有集成驱动电路的音叉斩波器介绍
带有集成驱动电路的CH-25型音叉斩波器成本较低、体积小巧、重量轻，且使用寿命几乎无限；这些优点使得它成为最适合用于小型仪器以及手持或便携式系统的装置。在空间狭小的环境中使用时，这是一种非常理想的解决方案；尤其适用于那些需要长期稳定运行的应用场景，从原型设计到大规模生产应用都适用。
这种固定频率的共振式光开关（调制器）实际上是一种电磁驱动式的调谐装置，它通过安装在活动叉臂上的、具有不同形状和表面特性的叶片，以正弦波方式来切割光束。有多种工厂预设的固定频率调制波形可供选择，包括正弦波、半正弦波和脉冲波。CH-25斩波器的调制频率范围在200赫兹到3千赫兹之间，可在此范围内选择任意一个数值作为固定频率。孔径大小与频率成反比，它取决于叶片的尺寸以及工作模式（占空比）。通过反馈放大器，可以使得设备在自然共振频率下持续工作。驱动器负责控制光圈大小，并输出TTL信号作为参考信号。
最常见的光圈状态是处于半开状态，此时工作占空比为90%。这种状态适用于需要较大光束直径的情况。当调制器以这种模式工作时，就能实现最大的光圈开口度。这些叶片在出厂时就已经经过调整，这样当它们处于全照明状态时，由驱动电子设备控制的最大偏转量就能产生近乎完美的正弦波形，如表格所示。通常情况下，光线在每个周期中有90%的时间处于透射状态。而对于光束直径较小的情况，则会采用50%的占空比来进行调节。这些叶片在静止状态下是处于完全闭合状态的；而50%占空比时的全开状态，则相当于90%占空比状态的一半。均衡的运行状态以及较高的“Q”值有助于保持频率稳定，同时还能降低电能消耗和反作用力。较高的抗弯刚度则能有效抵御冲击和振动。其标准工作温度为0°C至+65°C。
钟形谐振器斩波器特别适合用于需要长期使用的场合、OEM应用、集成在各类仪器/系统中的场景，以及便携式系统中。在空间狭小的环境中工作时，音叉式斩波器是最佳解决方案。
其应用领域包括：测试设备、噪声检测（配合锁相放大器使用）、污染物与气体检测、辐射度测量、辐射热计量、军事系统以及科学和医学研究领域；此外，它还适用于那些光学信号会被噪声干扰的通信和数据采集场景中。与未调制的信号相比，固定频率的调制信号更容易从背景噪声中被分离出来。实现这一目标的最佳方法是使用锁相放大器。在这种装置中，被检测到的信号与参考信号经过混频处理后，再与音叉斩波器的频率相结合，从而使目标频率以纯直流信号的形式呈现出来。而其他所有信号则会被低通滤波器过滤掉。一旦去除了噪声，就能获得准确的信号测量结果。
钟形振荡器式斩波器是最可靠的斩波器类型。它们的使用寿命极长，可用于处理光、等离子体、X射线以及激光光（从可见光到深紫外光范围）。这类斩波器被广泛应用于工业、科学、医疗、航空航天和军事领域的各种系统及便携式仪器中。
为OEM应用提供特殊价格。
以下内容仅作为参考指南：
频率与光圈的关系
| 频率 | 50% 工作周期 | 静止状态下的开启 | 90% 工作周期 | 静止状态下的开启 | ||||
| 全光圈 | 全光圈 | |||||||
| （赫兹） | (mm) | （英寸） | (mm) | （英寸） | (mm) | （英寸） | ||
| 200 | 2.5 | 0.10 | 0 | 5.0 | 0.20 | 2.5 | 0.10 | |
| 400 | 1.5 | 0.06 | 0 | 3.0 | 0.12 | 1.5 | 0.06 | |
| 800 | 1.0 | 0.04 | 0 | 2.0 | 0.08 | 1.0 | 0.04 | |
| 1000 | 0.85 | 0.03 | 0 | 1.7 | 0.07 | 0.85 | 0.03 | |
| 1500 | 0.70 | 0.03 | 0 | 1.4 | 0.06 | 0.70 | 0.03 | |
| 2000 | 0.40 | 0.02 | 0 | 0.80 | 0.03 | 0.40 | 0.02 | |
| 2500 | 0.25 | 0.01 | 0 | 0.50 | 0.02 | 0.25 | 0.01 | |
| 3000 | 0.20 | 0.008 | 0 | 0.40 | 0.016 | 0.20 | 0.008 | |
备注
1）在50%的负载周期下：静止状态下的开口值为零。
2）标准型基座上仅有一个线圈。若需要实现低频率下的高振幅稳定性，建议使用带有两个线圈的基座（并配合AGC驱动器使用）。而在宽温度范围内，若需实现高频下的高振幅稳定性，同样建议使用带有三个线圈的基座（并配合AGC驱动器使用）。
3) 叶片运动呈正弦波形。
尺寸
| 频率（赫兹） | 切碎机 | BASE | |||
| A | B | C | D | E | |
| 长度（英寸） | 宽度（英寸） | 高度（英寸） | 长度（英寸） | 宽度（英寸） | |
| 200-400 | 1.70 | 0.68 | 0.35 | .78 | 0.625 |
| 400-800 | 1.40 | 0.68 | 0.35 | .78 | 0.625 |
| 800-1000 | 1.30 | 0.68 | 0.35 | .78 | 0.625 |
| 1000-1200 | 1.62 | 0.68 | 0.30 | 1.13 | 0.625 |
| 1200-1500 | 1.52 | 0.68 | 0.30 | 1.13 | 0.625 |
| 1500-1700 | 1.33 | 0.68 | 0.30 | 1.13 | 0.625 |
| 1700-2000 | 1.25 | 0.68 | 0.30 | 1.13 | 0.625 |
| 2000-2500 | 1.25 | 0.68 | 0.30 | 1.13 | 0.625 |
| 2500-3000 | 1.06 | 0.68 | 0.30 | 1.13 | 0.625 |
驱动器规格
输入功率：24伏直流电，允许波动范围为±4伏，电流为50毫安
频率范围：200赫兹至3千赫兹
输出信号：方波形式的TTL参考信号
连接器类型：3针Molex连接器，型号为22-05-2021
排序信息
类型：[CH-25]；工作周期：[%]；叶片颜色：[B=亮色或D=暗色]；频率：[Hz]
示例：零件编号为CH25-90D-400。该零件编号对应的是CH-25型号的斩波器，其工作周期为90%，叶片为暗色，工作频率为400Hz。
如需特殊叶片配置、特定的波形或形状，可另行订购。请咨询工厂。提供多种封装形式、调节功能以及参考信号和电源选项的驱动电子器件。针对OEM应用可享受特殊价格。
