德国JEVATEC GmbH JEVAmet® VCU 通用型真空控制器适用于有源和无源真空传感器

您是否正在寻找一款通用型控制器，用于连接我们自主研发的 JEVAmet® 测量技术系列有源和无源真空传感器、LEYBOLD 的 THERMOVAC、PENNINGVAC 和 CERAVAC 系列，或 ATMION®？您是否希望寻找一款可替代 PFEIFFER VACUUM 或 INFICON 同类变送器的操作设备？通过 JEVAmet® 测量技术系列中的 VCU 真空控制器，我们可以为您提供一款通用型控制和显示单元。该产品由 JEVATEC GmbH 开发并自行生产，可提供单通道、双通道和三通道版本。 新增功能： 使用 SweepMe! 测量软件，可通过 RS232 串行接口方便地记录、可视化和分析测量数据。该软件及相关驱动程序在功能强大的基础版本中均可完全免费使用。

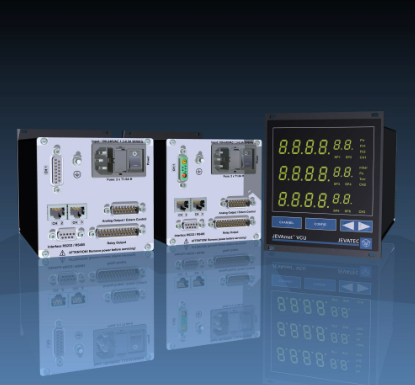

JEVAmet® VCU

可用于最多三个有源和无源真空传感器的控制和显示单元
提供五种型号：

JEVAmet® VCU-A0 – CH1：ATMION®。与 MVC3-A0 相同。 JEVAmet® VCU-AM – CH1：ATMION®；CH2/3：有源真空传感器（ATMION® 除外）。与 MVC3-AM 相同。 JEVAmet® VCU-B0 – CH1：JEVAmet® IOS / BARION®。与 MVC3-B0 相同。 JEVAmet® VCU-BM – CH1：JEVAmet® IOS / BARION®；CH2/3：有源真空传感器（ATMION® 除外）。与 MVC3-BM 相同。 JEVAmet® VCU-C – CH1/2：有源真空传感器（ATMION® 除外）。与 MVC3-C 相同。

可连接以下有源真空传感器：

JEVATEC – 压阻式真空计 JEVAmet® PZM-2000 JEVATEC – Pirani 真空计 JEVAmet® PRM / PRM-S JEVATEC / VACOM – Pirani / Bayard-Alpert 宽量程真空计 ATMION® compact / standard InstruTech – CVM211 Stinger™ LEYBOLD – THERMOVAC TTR81N、TTR90、TTR91、TTR91N、TTR96S、TTR96SN LEYBOLD – THERMOVAC TTR211、TTR216S LEYBOLD – THERMOVAC TTR911、TTR911N、TTR916、TTR916N LEYBOLD – THERMOVAC TTR100、TTR100S2、TTR101、TTR101N、TTR101S2、TTR101S2N LEYBOLD – PENNINGVAC PTR81N、PTR225、PTR225N、PTR225S、PTR225SN、PTR237、PTR237N LEYBOLD – PENNINGVAC PTR82N、PTR90、PTR90N LEYBOLD – CERAVAC CTR90、CTR91、CTR100、CTR100N、CTR101、CTR101N LEYBOLD – DU 传感器 DU200、DU201、DU2000、DU2001 LEYBOLD – DU 相对压力传感器 DU2001 Rel. PFEIFFER VACUUM – CenterLine Pirani 变送器 TTR91、TTR96 PFEIFFER VACUUM – CenterLine Pirani/电容薄膜真空计 TTR101 PFEIFFER VACUUM – CenterLine Penning 变送器 PTR225、PTR237 PFEIFFER VACUUM – CenterLine Pirani/冷阴极真空计 PTR91 PFEIFFER VACUUM – CenterLine 电容式真空计 CCR36x、CCR37x INFICON – Pirani 真空计 PSG500、PSG502 INFICON – 高级型 Pirani 真空计 PSG550、PSG552、PSG554 INFICON – Pirani 电容薄膜真空计 PCG550、PCG552、PCG554 INFICON – Penning 真空计 PEG100 INFICON – 冷阴极真空计 MPG400、MPG500 INFICON – 电容式真空计 CDG025D INFICON – 45°C 电容式真空计 CDG045D®

可连接以下无源真空传感器：

JEVATEC – Bayard-Alpert 离子化真空传感器 JEVAmet® IOS-40C，与 BAT40C 相同。 VACOM – Bayard-Alpert 离子化真空传感器 BARION®

每个通道配备易于读取的绿色 6 位 LED 显示屏及状态指示灯
测量值显示及输入单位可选择 mbar、Pa 或 Torr
前面板配备四按键操作键盘
RS232 / RS485 串行接口
数字控制输入
每个通道配备一个模拟输出
最多支持 6 个可自由编程的开关点功能
100–240 VAC、50/60 Hz 宽范围电源，适用于全球使用
铝制管状外壳，可作为 1/4 19″ 机架安装单元，3U 高度

技术数据

电源连接 电压：100–240 VAC，50/60 Hz（最大 60 W）连接方式：IEC 60320 C14 橡胶连接器 测量通道 数量：1–3 个（取决于控制器版本） 显示范围 1×10⁻¹²–2000 mbar （1×10⁻¹⁰–2×10⁵ Pa 或 7.5×10⁻¹³–1500 Torr） 测量范围 取决于传感器 连接接口 15 针 SUB-D 母连接器（用于 ATMION®） 5 针 + 2 针 SUB-D 混合连接器（用于 JEVAmet IOS 或 BARION®） 8 针 RJ45（FCC 68）（用于有源真空传感器） 传感器供电 +24 VDC ±5% 测量仪表 测量速率：5 s 显示速率：4 s 显示单位：mbar、Pa、Torr（整机可选择） 开关功能 数量：4 或 6 个（取决于控制器版本），可自由编程 输入/输出 连接器：25 针 SUB-D 公连接器触点：每个触点均为 1 个无电势转换触点（30 VAC / +30 VDC，最大 1 A） 模拟输出 每个通道 1 个，0–+10 VDC，取决于传感器，通过 15 针 SUB-D 公连接器连接 外部控制 用于 ATMION®、JEVAmet IOS、BARION 和 PTR，通过 15 针 SUB-D 公连接器连接接口 RS232 和 RS485，通过 9 针 SUB-D 母连接器连接 使用环境 室内使用（海拔最高 2000 m），防护等级 IP40 重量约 1.4 kg
