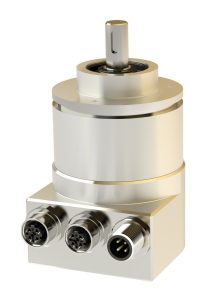

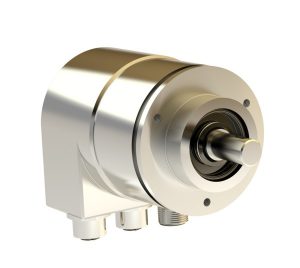

TWK-Elektronik,多匝编码器,TRT58/S3 SIL2/PLd

TWK-Elektronik,多匝编码器,TRT58/S3 SIL2/PLd,通过霍尔传感器记录角度位置和转数-最多4096转的绝对多圈传输-数据输出加上通过PROFINET的参数化和诊断。由耐海水铝或不锈钢制成的坚固外壳-不锈钢轴-带径向轴封的滚珠轴承-由带霍尔元件的ASIC组成的传感器电路-通过M12连接器或电缆出口进行电气连接。符合PNO规格订单编号2.712和2.722，版本2.2的IEC 61158 / 61784的Profinet接口集成到TRT绝对编码器型号系列中。支持实时等级1和3，即实时(RT)和同步实时(IRT)以及符合等级c的要求。为了达到SIL2等级，TRT/S3包含额外的内部监控机制以及通过PROFIsafe的安全通信。PROFIsafe协议根据安全技术版本2.4的ProFi safe配置文件(PNO订单编号3.192)实施

产品类别:	旋转编码器
增量或绝对:	绝对的
单匝或多匝:	多圈的
设计:	58毫米
法兰和轴:	夹紧法兰，轴10 mm，带碟形弹簧夹紧法兰，轴10 mm，带扁平区域夹紧法兰，测量齿轮ZRS的轴同步器法兰，夹紧轴12 mm，带滑键槽同步器法兰，轴6 mm，带扁平区域同步器法兰，轴12 mm，带滑键
外壳材料:	铝用于屏蔽强磁场的抛光钢不锈钢1.4305 不锈钢1.4404 用于屏蔽强磁场的不锈钢1.4521
分辨率:	4096步/360 8192步/360 <) 65536步/360 <)
代码类型:	二进制代码，位置值为双字(例如，用于具有安全高级功能的Simatic TIA门户) 二进制代码，位置值分为两个字二进制代码，位置值分为两个字，第一个字多圈数据，第二个字单圈数据，分辨率不可调
个人资料:	PROFIsafe，SIL2
电气连接:	3轴向连接器电缆出口径向连接器出口径向标准，3个连接器，径向
界面:	PROFIsafe over PROFINET
电气和/或机械变型:	标准
认证:	防爆(Atex) SIL2/PLd
特殊功能:	EX保护速度监控
