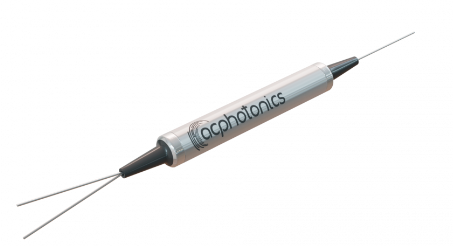

美国AC Photonics Inc. 密集波分复用器 PM DWDM 1x2

PM DWDM 1x2

ACP的100/200GHz PM密集波分复用器(DWDM)利用薄膜涂层技术和专有的非通量金属键合微光学封装设计，实现了国际电联波长的光添加和下降。它提供ITU通道中心波长、低插入损耗、高通道隔离、高消光比、宽通带、低温灵敏度和无环氧树脂光路。它可用于电信网络系统中的波长加/减。 所有AC Photonics的产品都经过Telcordia认证测试。 特性 100/200GHz ITU信道间隔 低插入损耗 宽通频带 高通道隔离 高消光比 高稳定性和可靠性 无环氧光路   应用程序 频道添加/删除 DWDM网络 波长路由 光纤放大器 有线电视光纤系统

产品规格
Parameter Unit Specifications
Mux/Demux
Operating Wavelength nm 1530.33 - 1560.61 (21~ 59 ITU grid)
Minimum Channel Spacing GHz 100 200
Center Wavelength Accuracy nm ± 0.05 ± 0.10
Channel Passband (@-0.5dB bandwidth) nm ≥ 0.22 ≥ 0.50
Insertion Loss (Add / Drop Ch. ) dB ≤ 1.0 ≤ 0.90
Insertion Loss (Pass-Through Ch.) dB ≤ 0.60 ≤ 0.50
Channel Isolation (Demux only) dB ≥ 25(Adjacent) ≥ 35 (Non-adjacent) ≥ 25(Adjacent) ≥ 35 (Non-adjacent)
Pass-Through Channel Isolation dB ≥ 12 ≥ 12
Add / Drop Channel Ripple dB ≤ 0.30
Insertion Loss Temperature Sensitivity dB/°C ≤ 0.003
Wavelength Temperature Shifting nm/°C ≤ 0.002
Polarization Extinction Ratio dB ≥ 18
Fiber Type Corning PM1550
Polarization Mode Dispersion ps ≤ 0.10
Directivity dB ≥ 50
Return Loss dB ≥ 45
Optical Power mW ≤ 300
Operating Temperature °C 0 to +70 (Extended temperatures are also available upon request)
Storage Temperature °C - 40 to +85
Package Dimensions mm A= Standard, Ø5.5xL34 (250um bare fiber) Ø5.5xL38 (900um jacket fiber) M=Compact, Ø4.8XL30 (250um bare fiber) N=Mini, Ø4.2xL28 (250um bare fiber) C=98x14x8.5 (2&3 mm fiber jacket) S=89x51x8.0 (2&3 mm fiber jacket)

All values refenced are without connector.
