HASKRIS 室外冷水机 OPC系列

应用：

室外冷水机

适用于：

医疗设备冷却工艺冷却

主要特点：

最高运行时间99.96% 占地面积最小成本最低

冷却能力：

高达75吨

框架部件

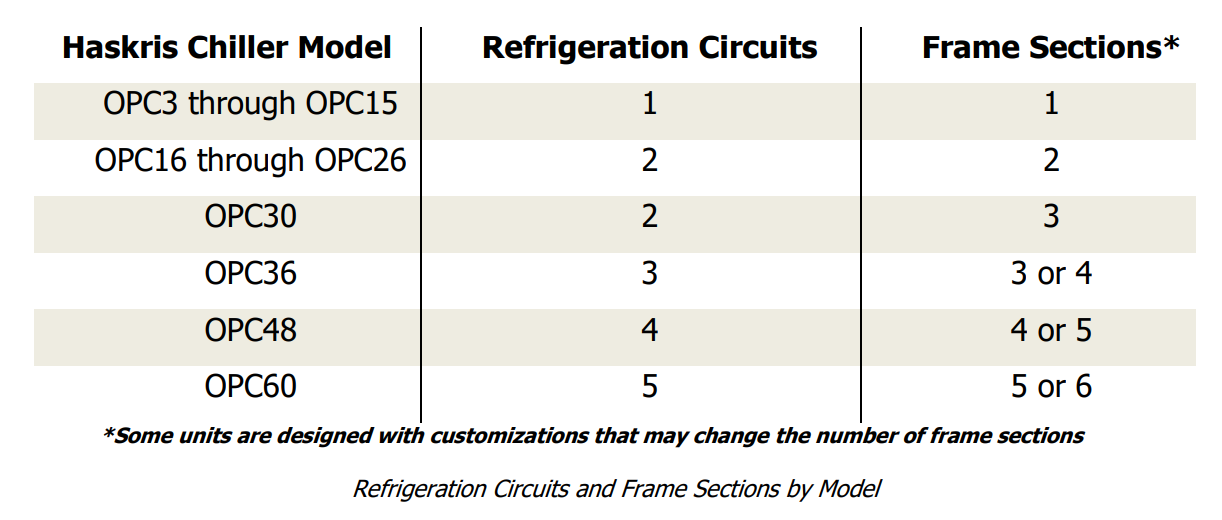

详情：Haskris OPC系列冷却器采用一套平行制冷回路系统和相关的框架部件来容纳这些组件。更大型的冷却器模型具有更多的制冷回路和框架部件。说明：使用冷却器型号和下表确定设计中使用的制冷回路数和钣金套件数。

基础

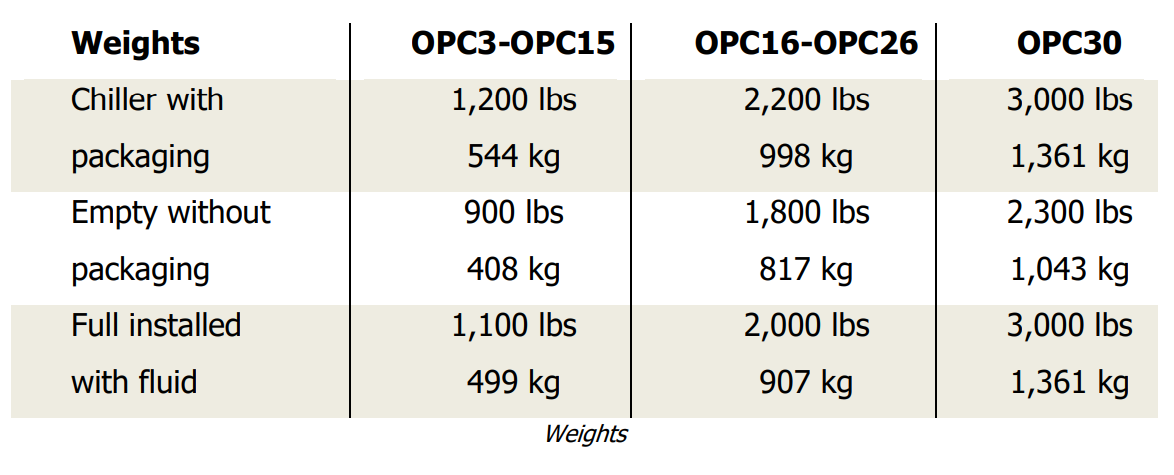

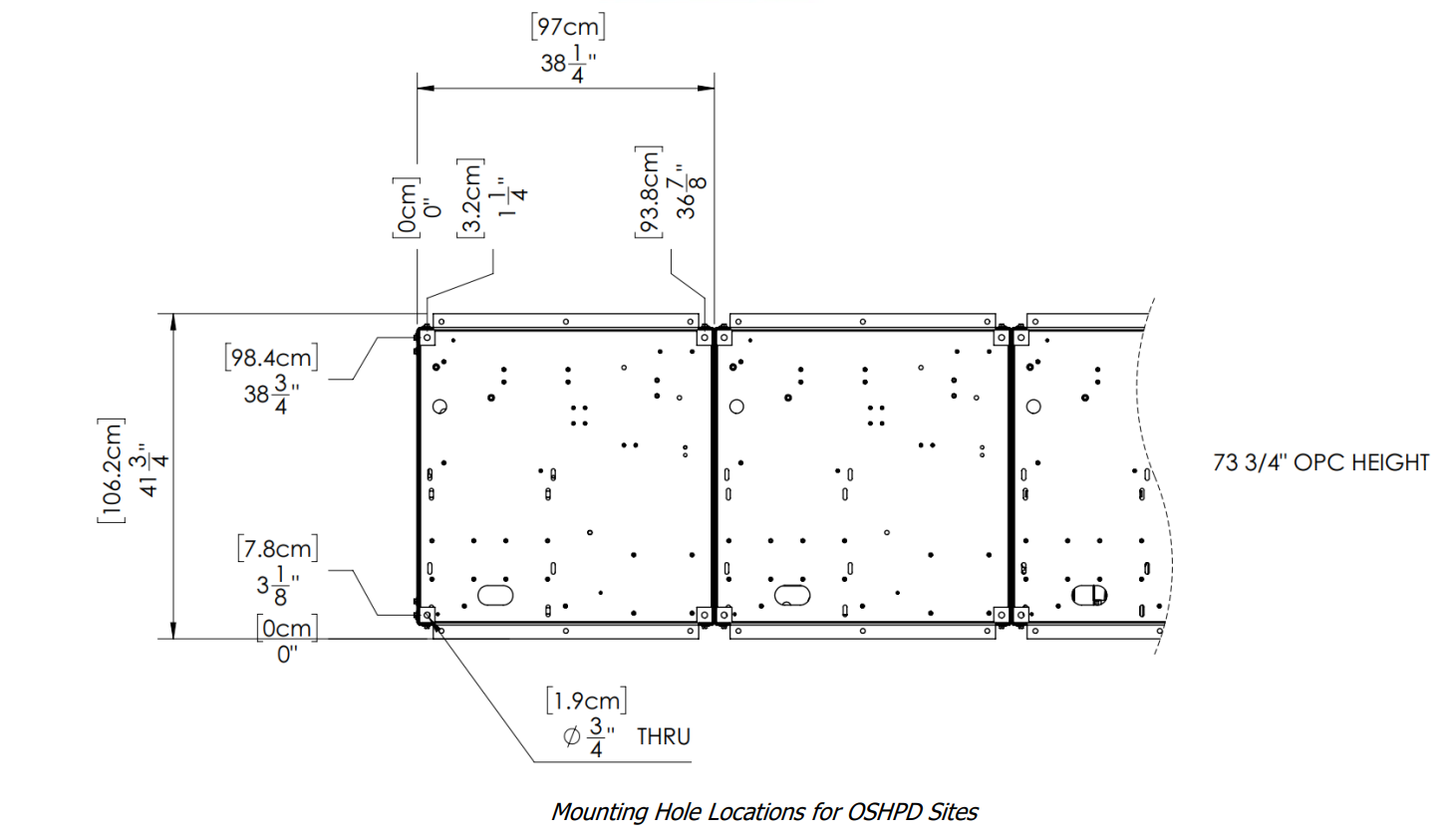

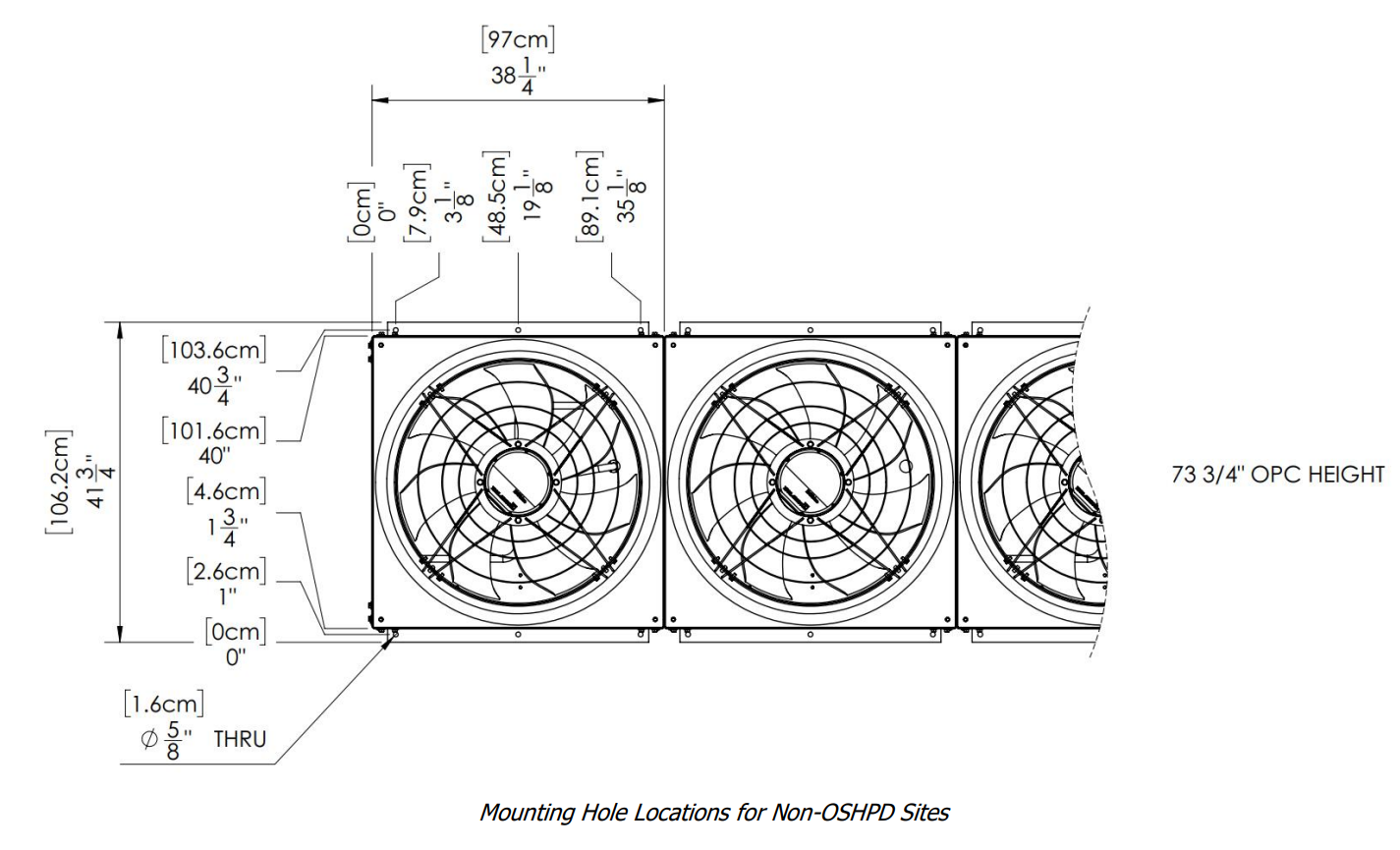

• 冷却器必须安装在水平的混凝土基础、水平的屋顶垫块或水平的周边梁系统上。 • 遵守当地法规，进行适当的固定和隔振。 • 使用水平的屋顶垫块或周边梁系统需要指定工程师确定所有必要的构建材料、厚度以及额外的支撑或支架。 • 请参考下面的图示以获取安装孔位置。 o 请注意，图纸中的示例具有一个示意剖面，显示了2.5个框架部件。实际部件数会有所不同，请参考前文了解详情。 • 每个安装位置的点载荷为200磅或更少。

振动

• 冷却器在安装时不需要振动隔离以保证正常运行。 • 冷却器中的电机是硬性安装在冷却器的金属结构上的。它们没有内部隔离。 • 冷却器通常直接硬性安装在地面垫块、屋顶垫块或周边梁系统上。 • 如果担心振动传递到建筑结构中，工程师应提供振动阻尼的详细规格。 • 有两种常见的方法： o 冷却器和安装之间放置橡胶或合成垫片 o 弹簧隔振器。这些不能直接安装在冷却器和安装之间。冷却器必须安装在周边梁上。弹簧隔振器可以安装在梁和安装之间。

海拔

对于位于比应用程序更高海拔的冷却器 • 最大推荐高度差因素取决于几个因素，包括应用程序的最大进水压力、正常水泵排水压力以及管道对应用程序的压力损失。 • 如果有关于冷却器位置的疑问，请咨询Haskris。对于位于比应用程序更低海拔的冷却器 • 最大推荐高度差为32英尺（9.8米）。 o 最好的情况是高度差小于32英尺（9.8米）。 o 如果有疑问，请咨询Haskris。

间隙

• 参见下图，显示了冷却器型号OPC3到OPC30的推荐间隙。 o 请注意，这些图示显示了标准设计的尺寸和间隙。某些定制可能会改变尺寸和/或间隙要求。如果有关于特定设计的疑问，请咨询Haskris。 • 对于型号为OPC36及以上的型号，请咨询Haskris以获取推荐间隙信息。 • 空气流入冷却器是水平的，流出冷却器是垂直的。 • 在冷却器上方保持一个无障碍的空间，用于自由空气排放。 • 如果间隙小于这些推荐值，请咨询Haskris。Haskris将根据需要评估个别现场条件，以确保正确运行。 • 避免热源将热量排放到冷却器的区域。 o 例如：冷凝器排气口，加热排气等。 • 避免冷凝器上可能积累杂物的区域。
