美国NEWMARK SYSTEMS NSC系列运动控制器

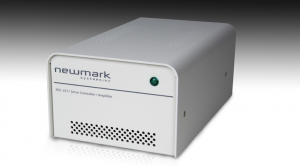

NSC-3311 系列伺服运动控制器是一款单轴控制器和放大器，设计用于所有 Newmark 伺服电机平台。

控制器可以通过 RS-232 或 100 Base-T 以太网接口与主机通信。凭借内置的高级功能，如位置跟踪、轮廓和示教/回放，大大简化了控制器的编程。运动控制器可以通过数字 I/O 作为独立系统运行，使运动与外部事件同步。NSC-3311 利用 32 位微处理器来控制轨迹曲线、加速度、速度、减速和程序存储器，具有多任务处理功能，可同时运行多达 8 个程序。 NSC-3311 单轴控制器使用几乎任何编程语言发出命令，通过 RS-232 或以太网端口将简单的 ASCII 命令字符串传递给控制器。命令集包括条件语句、事件触发器和数学函数。

特征

单轴运动控制器，带板载有刷/无刷正弦驱动
以太网 100 Base-T 和 1 个 115.5 kb RS232 端口
接受高达 15 MHz 的编码器反馈
具有速度和加速度前馈、积分限制、陷波滤波器和低通滤波器的高级 PID 补偿。
运动模式包括慢跑、点对点定位、轮廓、PVT、电子传动装置和 ECAM
多任务处理，可同时执行多达 8 个应用程序
用于应用程序、变量和数组的非易失性存储器
超过 200 个类似英语的命令可由控制器执行。包括条件语句和事件触发器。
家庭输入和正反向限制
4 个数字输入和 4 个数字输出
2 个未承诺的模拟输入

规格

32 位微处理器

高级 PID 补偿

RS-232 接口（115k 波特）

以太网接口（100 Base-T）

4 个光隔离数字输入，4 个光隔离数字输出

2 个模拟输入（0-5 V）

PWM;有刷或无刷服务正弦驱动

电气要求：85 – 264 VAC，50/60 Hz

工作温度：0°C – 50°C

尺寸

NSC-3311 尺寸

NSC-G 系列运动控制器设计用于所有 Newmark 步进电机系统。

控制器可以通过 RS-232 或以太网接口与主机通信。它可以管理多达四个轴，并同时执行每个或所有轴的协调或独立运动。凭借内置的高级功能，如圆形和线性插值、位置跟踪、多任务处理和自定义轮廓，大大简化了控制器的编程。

运动控制器可以通过数字 I/O 作为独立系统运行，使运动与外部事件同步。它利用 32 位微处理器来控制轨迹曲线、加速度、速度、减速和程序存储器，并具有多任务处理功能，可同时运行多达 8 个程序。 NSC-G 多轴控制器使用几乎任何编程语言发出命令，通过 RS-232 或以太网端口将简单的 ASCII 命令字符串传递给控制器。命令集包括条件语句、事件触发器和数学函数。

规格

电压输入	100 – 260 伏交流电 47 – 63 赫兹
输出电流	3.0A 峰值
电机类型	2/4相双极步进电机
微步分辨率	可编程至每转 51200 步（1.8° 电机）
通信	RS-232 高达 19.2kbps，10 Base-T 以太网
程序和数据存储	1000 个 KINES x 80 个字符 510 个变量 8000 个数组元素，最多 30 个数组
I/O 数量	8（4 个输入，4 个输出）
编码器反馈	高达 12Mhz 的高速差分输入

尺寸

NSC-G系列

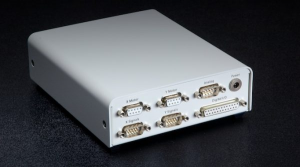

NSC-A1 系列运动控制器是一款功能强大的单轴步进电机控制系统，它将微步驱动器与可编程控制器组合成一个紧凑的外壳。

可以通过 USB 或 RS-485 建立与 NSC-A1 的通信。也可以将独立程序下载到设备并使其独立于主机运行。它利用 32 位微处理器来控制轨迹轮廓、加速度、速度、减速度。如果需要闭环运动控制，NSC-A1 可以扩展以处理来自编码器的差分输入。 NSC-A1 随附一个 +24 VDC 电源适配器。NSC-A1 控制器具有用于连接操纵杆的模拟输入。对于开发自定义软件，控制器包括 VB、C++ 的示例源代码。

规格

输入电压	+12 至 +24 VDC
通信	USB 2.0 和 RS-485 （9600-115K bps）
输入	光电隔离 +Limit、-Limit 和 Home
数字输入	（6）光隔离输入
数字输出	（2）光隔离输出
编码器反馈	A/B/Z 差分编码器输入
模拟输入	（2） 10 位模拟输入（操纵杆控制）
输出电流	最大 3.0 安培（峰值电流）
微步分辨率	2 至 500
重量	0.34公斤（0.75磅）

尺寸

NSC-A1 单轴 USB 步进电机控制器

NSC-A2L系列运动控制器是一款功能强大的双轴步进电机控制系统，它将微步驱动器与可编程控制器组合成一个紧凑的外壳。

可以通过 USB 或 RS-485 建立与 NSC-A2L 的通信。也可以将独立程序下载到设备并使其独立于主机运行。它利用 32 位微处理器来控制轨迹轮廓、加速度、速度、减速度。如果需要闭环运动控制，NSC-A2L可以扩展以处理来自编码器的差分输入。NSC-A2L 随附一个 +24 VDC 电源适配器。NSC-A2L 控制器有两个模拟输入，用于连接 2 轴操纵杆。对于开发自定义软件，控制器包括 VB、C++ 的示例源代码。请注意，此控制器的最大输出电流为 1.5 安培。确保所使用的电机的额定电流低于 1.5 安培/相。

舞台设置随附的软件可以轻松配置特定型号的线性或旋转平台的控制器。从菜单中选择系列和型号，并将正确的参数发送到控制器。

规格

输入电压	+12 至 +24 VDC
通信	USB 2.0 和 RS-485 （9600-115K bps）
输入	光电隔离 +Limit、-Limit 和 Home
数字输入	（8）光隔离输入
数字输出	（8）光隔离输出
编码器反馈	A/B/Z 差分编码器输入
模拟输入	（2） 10 位模拟输入（操纵杆控制）
输出电流	最大 1.5 安培（峰值电流）
微步分辨率	整步， 2， 4， 8
重量	0.45公斤（1.0磅）
