Chiral Photonics,泵光-信号合波器,PSC611

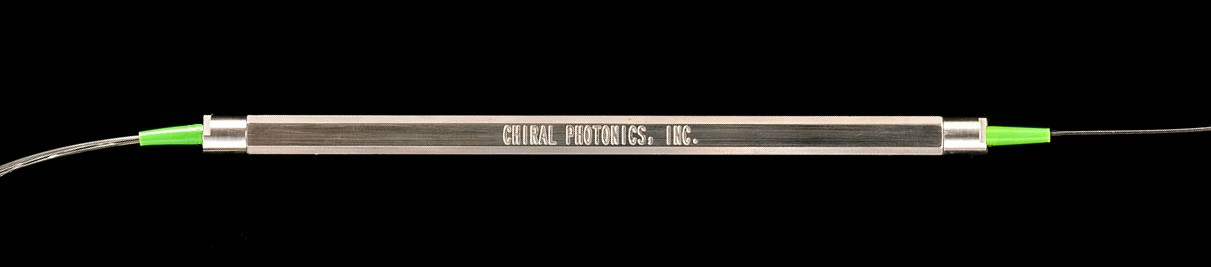

Chiral Photonics,泵光-信号合波器,PSC611 泵光-信号合波器 PSC611：泵光-信号合波器，(6+1) x 1 PSC611是一种全玻璃泵光-信号合波器，具有以下特点：所有通道的插入损耗小于0.3 dB 通过信号通道保持大于23 dB的极化消光比（PER）灵活可扩展的设计，基于Chiral Photonics的专有减距光纤阵列（PROFA）技术，可独立控制通道间距、模场直径和通道数量。请与我们讨论您的定制或OEM需求，因为该设计可在1060纳米以及所示的1550纳米配置下使用。该设计也可以根据您的具体光纤需求进行修改

	参数	单位	规格
信号通道-输入	输入光纤插入损耗回波损耗每个²	s 分贝分贝分贝	SMF28或PANDA1550¹ ≤ 0.4 > 40 > 23
泵通道	频道数量¹ 泵浦光纤¹ 工作波长插入损耗	s s 纳米分贝	6 105/125 pm纤芯/包层，NA: 0.12 800-1600 < 0.3
双包层光纤	输出光纤¹ 工作波长¹	s 纳米	6/125/245米纤芯/包层/包层2，铒:掺镱，钠:0.18 / 0.46 1530-1625
机械规格	包装类型³	N C P	没有人连接器化封装（典型尺寸:150 x 6 x 6毫米）

PSC611-HP：高功率，泵光-信号合波器，（6+1）x 1 PSC611-HP是一种高功率、全玻璃泵光-信号合波器，具有以下特点：所有通道的插入损耗均小于0.3 dB 兼容性优化，适用于以下光纤： LMA 20/400（NA：0.065/0.46）双包层信号光纤 200/240（NA：0.22）泵光纤灵活可扩展的设计，基于Chiral Photonics的专有减距光纤阵列（PROFA）技术，可独立控制通道间距、模场直径和通道数量。请与我们讨论您的定制或OEM需求。例如，该合波器可以预接至所选的活性双包层光纤。该设计也可以根据您的具体光纤需求进行修改。

	参数	单位	规格
信号通道-输入	输入光纤插入损耗	s 分贝	LMA 20/400（NA:0.065/0.46）双包层光纤 ≤ 0.4
泵通道	频道数量泵浦光纤工作波长插入损耗	s s 纳米分贝	6 200/240（数值:0.22） 800-1600 < 0.2
双包层光纤	输出光纤工作波长	s 纳米	LMA 20/400（NA:0.065/0.46）双包层光纤 1060 – 1600
机械规格	包装类型¹	P	封装（典型尺寸:150 x 6 x 6毫米）

PSC611-HP-PM:高功率PM泵信号组合器，（6+1）x 1

PSC611-HP-PM是一款高功率、全玻璃泵浦信号组合器，提供:

所有通道的插入损耗为0.3 dB或更低
针对以下光纤进行了兼容性优化:
- PLMA 20/400（NA:0.065/0.46）双包层信号光纤
- 200/240（NA:0.22）泵浦光纤
基于手性光子专有的节距缩减光纤阵列（PROFA）的灵活和可扩展设计技术，可独立控制通道间距、模场直径和通道数量。

请告诉我们您的客户或OEM需求。例如，合束器可以预拼接到选择的有源双包层光纤上。还可以修改设计以满足您的特定光纤需求:

参数	单位	规格
信号通道-输入	输入光纤插入损耗	s 分贝	LMA 20/400（NA:0.065/0.46）双包层光纤 ≤ 0.3
泵通道	频道数量泵浦光纤工作波长插入损耗	s s 纳米分贝	6 200/240（数值:0.22） 800-1600 < 0.2
双包层光纤	输出光纤工作波长每1	s 纳米分贝	PLMA 20/400（NA:0.065/0.46）双包层光纤 1060 – 1600 TBD
机械规格	包装类型²	P	封装（典型尺寸:150 x 6 x 6毫米）

请告诉我们其他波长要求，因为这种设计可以同时适用于Er（1550纳米）和Yb（1060纳米）波段。请让我们知道您的输入、输出和泵浦光纤要求，我们将与您合作调整现有设计或优化新设计以满足您的组合需求。
偏振消光比，如果使用PM光纤。
已提供的标准包装类型。还提供了水冷封装。请告诉我们您的定制包装和拼接需求
