On-Trak OT-4040 便携式二维光学对准仪|On-Trak OT-4040便携式激光准直仪
On-Trak OT-4040 便携式二维光学对准仪|On-Trak OT-4040便携式激光准直仪
OT-4040 对准激光系统提供了一种便捷、高效的方式，可随时随地进行精确的对准测量。
OT-4040 对准激光系统能够沿着一条可见激光基准线，在任意位置实时测量 X-Y 偏差。该激光基准线的长度最长可达 300 英尺（约 91.4 米）。在项目实施过程中，用户可以对测量结果进行动态监控。
使用时，只需将一个**“透明”测量靶标**放置到基准线上的任意标准 **NAS 工装球（NAS tooling sphere）中，然后通过连接的中央处理单元（CPU）**读取测量结果即可。
OT-4040 对准激光系统已广泛应用并得到飞机制造、船舶制造和汽车工业的长期验证。该系统显著提高了工作效率，并减少了人工工时，适用于各种具有挑战性的精密对准应用。
硅基位置敏感探测器
一个典型的 OT-4040 系统包括：1 台 OT-4040 LL 对准激光器、1 个 OT-4040 TTS4 透明靶标、1 个 OT-4040 TS4 参考靶标，以及 2 个 OT-4040 中央处理单元（每个靶标配备 1 个 CPU）。此外，还提供多种其他配置和选件。
300 英尺范围内达到 0.001 英寸分辨率
优化测量精度，提升测量结果的可靠性。OT-4040 在最远 **300 英尺（约 91.4 米）**的距离内，可提供经过保守标定的 0.001 英寸（约 0.0254 mm）分辨率。
第三代光纤耦合激光二极管发射系统确保激光束在远距离传输时仍具有出色的光束相干性，即使在要求严苛的户外环境中也能保持良好性能。
操作简单，任何人都能使用
专注于您的工作，而不是对准系统。OT-4040 的操作非常简单。事实上，即使是首次使用的操作人员，也可以在不到 5 分钟内完成上手操作，几乎无需查阅使用说明书。整个系统设计简单、直观。
- 经济高效： 针对该类特定应用，其性能优于激光跟踪系统，而成本仅为其一小部分。
- 超高精度： 消除传统人工主观测量方法所带来的误差范围。
- 实时反馈： 用户可以根据实时测量结果立即进行对准调整。
- 快速测量： 减少人工工时，提高项目实施效率。
- 超远测量范围： 最远可在 **300 英尺（约 91.4 米）**距离进行测量。
- 同步测量： 支持对多个靶标进行同时测量。
- 数据分析： 位置数据可通过计算机进行监测、存储和分析。
工业级坚固设计
面对极端工业环境也无需担心。OT-4040 CPU 和 OT-4040 靶标均经过坚固耐用设计，能够承受日常生产现场使用所带来的严苛环境和工作条件。
激光跟踪仪/光学望远镜的理想替代方案
许多人认为，对于单纯的对准应用而言，激光跟踪仪功能过于复杂。另一方面，光学望远镜测量速度较慢，并且具有较强的主观性，因此又常被认为功能不足。
OT-4040 兼具两者的优势：精度极高，同时操作简单、经济高效。
此外，OT-4040 系统采用 NAS 标准安装外壳，经过优化设计，可快速、直接地替换传统光学望远镜系统。
其最突出的优势在于能够实现多点、动态、客观的测量——这是激光跟踪仪或光学望远镜单独使用时都无法同时提供的功能。
线激光对准的优势
基于激光的对准技术相比其他传统对准方法具有显著优势。
激光对准系统一览
面对极端工业环境也无需担心。OT-4040 CPU 和 OT-4040 靶标采用坚固耐用的工业级设计，能够承受日常生产现场使用中的严苛工作环境。

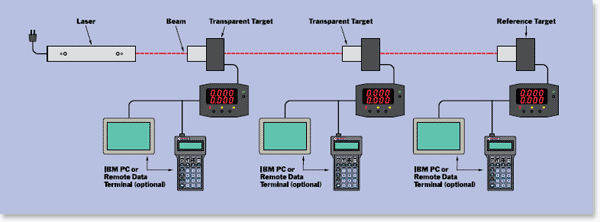

激光对准工作原理
线性激光对准的原理非常简单。
首先，将一台固定式激光器瞄准最远 300 英尺（约 91.4 米）处的参考靶标，从而在空间中形成一条稳定的“激光基准线”，作为可靠的测量基准。

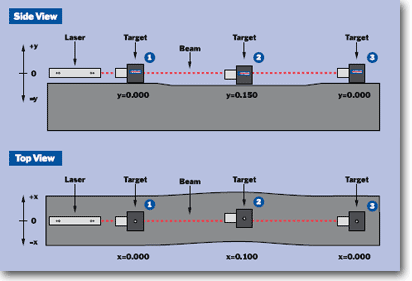

接下来，将一个或多个透明靶标直接放置在激光束的传播路径上。当激光穿过每个透明靶标时，靶标能够测量激光束相对于工装球中心的 X-Y 偏差。
最后，这些位置信息以实时方式输出至中央处理单元（CPU），用于控制、显示和数据分析。
此外，还可以选配远程数据终端或计算机，用于数据采集或远程操作。
