俄罗斯ZETLAB Company数字应变传感器 ZET 7010 应变计传感器

ZET 7010 应变计传感器

RS-485数据接口
静态测量性能
可提供防爆产品版本*

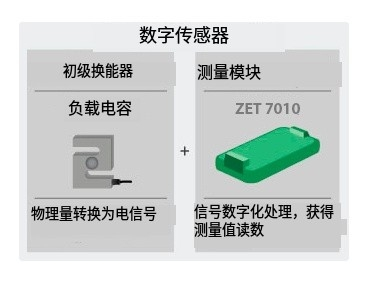

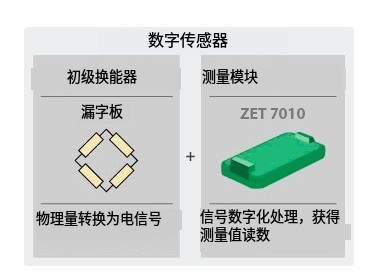

ZET 7010数字应变计传感器工业版本，具有防爆标志，可根据特殊要求提供，并需额外付费。 产品版本 标准版：塑料外壳（绿色）的实验室产品版本 OEM版：复合涂层工业版*：根据任务不同，可选工业外壳（黑色）或将标准模块放入防水外壳中（带透明盖）防爆版*：工业外壳 + 爆炸防护 0ExiaIICT6 X。 *价格根据个别情况计算。 数字应变计传感器ZET 7010的功能 数字应变计ZET 7010旨在使用基于应变传感器的主要传感器测量相对变形。这可以是应变片传感器、扭矩传感器或通过桥接或半桥接电路连接的单独的应变片传感器。传感器由直流电源供电，因此ZET 7010可用于静态测量。应变片传感器安装在被测物体上，负责数据传输的接口模块则安装在防水外壳中。 ZETSENSOR模块具有几个优点——易于安装和卸载，具有电源指示和信号传输功能，便于进行现场系统诊断。注意！为了进行动态测量，可使用性能数字传感器ZET 7111（通过交流电为桥电路供电）。 数字应变计传感器ZET 7010的工作原理 数字应变计传感器由主要传感器和测量传感器ZET 7010组成。作为主要传感器，可以使用拉压传感器，如体型、悬臂或边缘型，S形应变计或通过桥接或半桥接电路组装的应变计传感器。

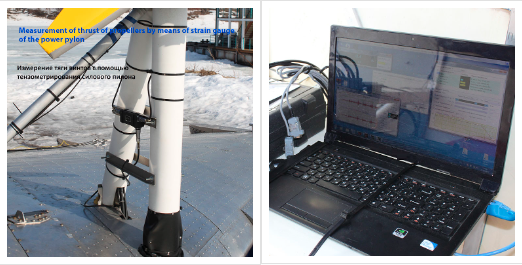

主要传感器安装在被测物体上，并连接到测量模块，该模块将传感器的信号转换为功率、应变或压力读数。每个应变计传感器可以根据其功能进行个别配置。主要传感器和被测物体轮廓的特性存储在ZET 7010的内存中。因此，使用数字应变计传感器可以立即开始测量，并获得相应数值的结果。这是数字传感器与普通（模拟）传感器的主要区别——无需进行数据处理、设置测量通道、校准软件等操作。主要传感器的供电也通过ZET 7010模块进行。 数字应变计传感器ZET 7010的实际应用 船舶制造公司Aerohod Ltd.在录音设备复合体中使用数字应变计ZET 7010和ZETLAB软件，以实现气垫船舶的运动参数控制。在测试过程中，控制以下参数：

气垫内压和侧壁应变
控制位置（舵、减振器等）
过载
结构元件应变
螺旋桨推力
发动机转速
速度

数字应变计传感器ZET 7010在爆炸危险区的应用规则 在爆炸危险区使用数字应变计传感器时，应遵守适用的国家要求。只有当该传感器以工业版（黑色外壳）制造时，才允许将数字应变计传感器放置在爆炸危险区。这种类型的传感器适用于爆炸危险区，并在外壳上具有相应的标记——0ExiaIICT6 X。为了通过数据通道和电源供应线提供连接，数字应变计传感器应通过置于爆炸危险区的本质安全隔离器连接到接口转换器。数字应变计传感器放置在爆炸危险区的典型连接方案如下图所示。推荐的本质安全隔离器类型显示在相应的图表中。
