MFM-100磁通量测量系统

MFM磁通量测量系统监测磁场密度，并检测导致机器振动，过热和转子和定子过度应力的不平衡。该传感器无需拆卸转子或磁极即可安装。

MFM-100磁通量测量系统

结合气隙测量

独立安装

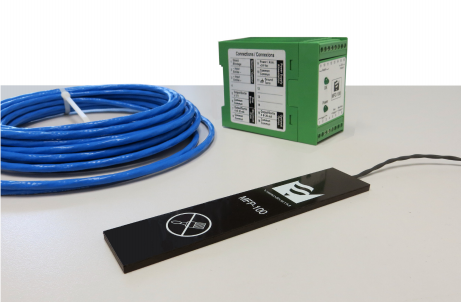

MFM-100磁通传感器

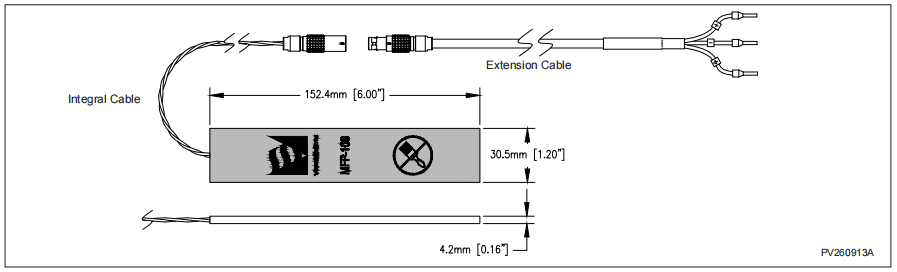

MFP-100 传感器尺寸：

操作 •输出磁通电压 •互换性< 1% F.S.R. •内置短路保护连接 •整体式电缆类型无屏蔽双绞线连接器内卡口环境 •温度范围工作温度0至125°C[32至257°F] 物理特性 •传感器材料玻璃增强环氧树脂和半导电材料 •整体电缆长度50厘米[19.7英寸] •外护套材料辐照聚烯烃 •直径3mm[118密耳]

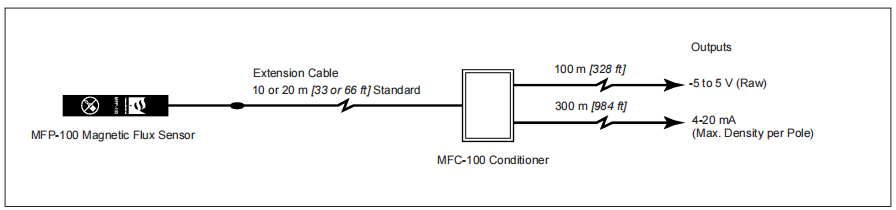

扩展电缆

连接 •类型：屏蔽双轴 •连接器 传感器侧公卡口无套管导线 物理特性 •可选长度10米和20米[33英尺和66英尺] •外护套材料FEP •直径5毫米[197密耳] 环境 •温度范围工作温度0至125°C[32至257°F]

MFC-100信号调节器

操作 •输入MFP-100传感器 •磁通密度输出范围高达±2特斯拉 •工作频率2至60hz(无衰减) •输出原始磁通密度±5v 最大磁通密度4至20毫安(每极) •敏感性原始磁通密度2.5 V/tesla 最大磁通密度8 mA/tesla •精度±1% F.S.R. •线性度±0.5% F.S.R. 重复性±0.05% F.S.R. •最小检测阈值0.03tesla •温度漂移< 500 ppm/°C 功率要求 •电压24vdc±10% •功耗2.4 W 连接 •型螺钉端子 •最大电缆长度电压输出100米[328英尺] 电流输出300米[984英尺] 环境 •温度范围工作温度0至55°C[32至131°F] 存储(测量链)-25至70°C[-13至158°F] 物理特性 •模块体ABS •安装类型35毫米DIN导轨 产品信息： 产品编码描述 VSM-MFP100 MFP-100 Magnetic flux sensor VSM-MFC100/2T MFC-100 Magnetic field signal conditioner (2 Tesla) VSM-CBL-TWX-MFP-10 Cable / Twinax - MFP-100 - AWG 20 / (10 m/32.8 ft) VSM-CBL-TWX-MFP-20 Cable / Twinax - MFP-100 - AWG 20 / (20 m/65.6 ft) 初步考虑

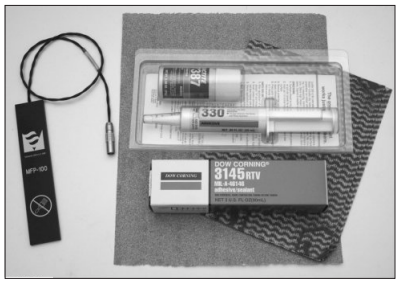

传感器必须粘在定子芯叠板（叠加）上，位于第二通风孔下方或下方。MFP-100传感器配备了一根50 cm [19.7 in]的双绞线整体电缆。这个长度限制了传感器可以粘合的深度。接头必须始终保持在气隙外（位于定子顶部）。
整体电缆必须固定在定子墙上

注意：切勿将电缆安装在高压部件上。

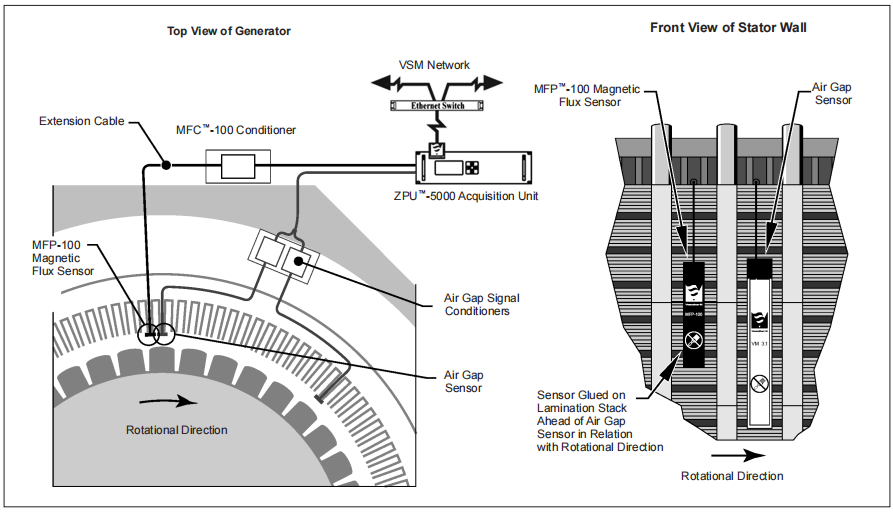

磁通量的测量与各极点的气隙特性密切相关。因此，评估极绕组质量也必须考虑与该极相关的气隙值。为了使MFP-100和气隙传感器测量同步和相关，MFP-100传感器必须安装在紧邻第一个气隙传感器的定子齿上，该传感器通常是最接近上游位置（0°）。

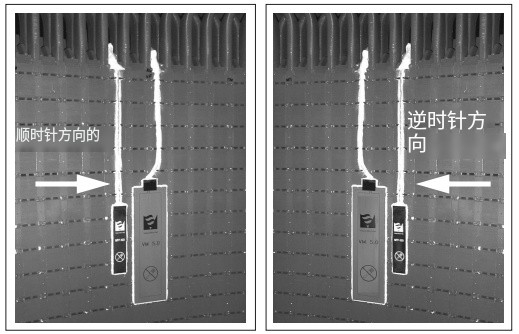

极必须先穿过磁通传感器，然后进入气隙传感器。如果双模式（泵浦蓄能器）单元配备了气隙传感器，则必须在该单元处于发电模式下进行磁通量测量。如果机组沿顺时针（CW）方向转动，则MFP-100传感器将安装在气隙传感器的左侧。如果机组沿逆时针方向（CCW）转动，则MFP-100传感器将安装在气隙传感器的右侧。
