PSM多功能过程监控系统VPM 4310系统

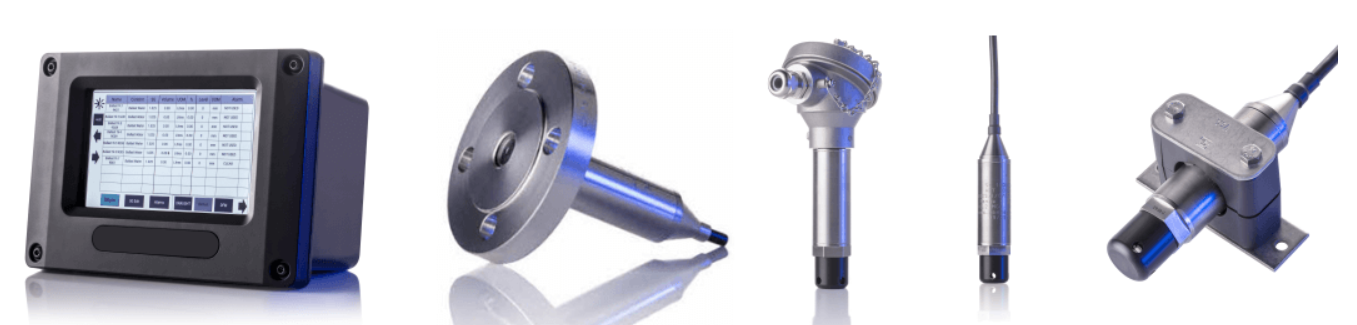

PSM多功能过程监控系统（VPMS）是一种储罐液位监控系统，它结合了：

PSM VPM 4300显示面板
PSM RFM连接模块
PSM APT1000液位变送器

VPMS提供了一个完整的储罐监控解决方案，具有多种显示选项和简单的布线。为用户提供实时显示和报警状态，历史记录意味着可以保持可追溯性。简单和灵活是这里的主要优势。所有系统组件都通过一根RS485数据电缆互连，更新很容易实现。额外的显示器可以通过以太网链路连接，关于当前储罐液位和警报状态的所有数据可以通过行业标准Modbus协议交换实时提供给中央监控系统。每个VPMS液位监测系统都是根据应用量身定制的，并提供了一种解决方案，与机械液位计和视镜液位计相比，该解决方案具有明显的准确性和功能优势。

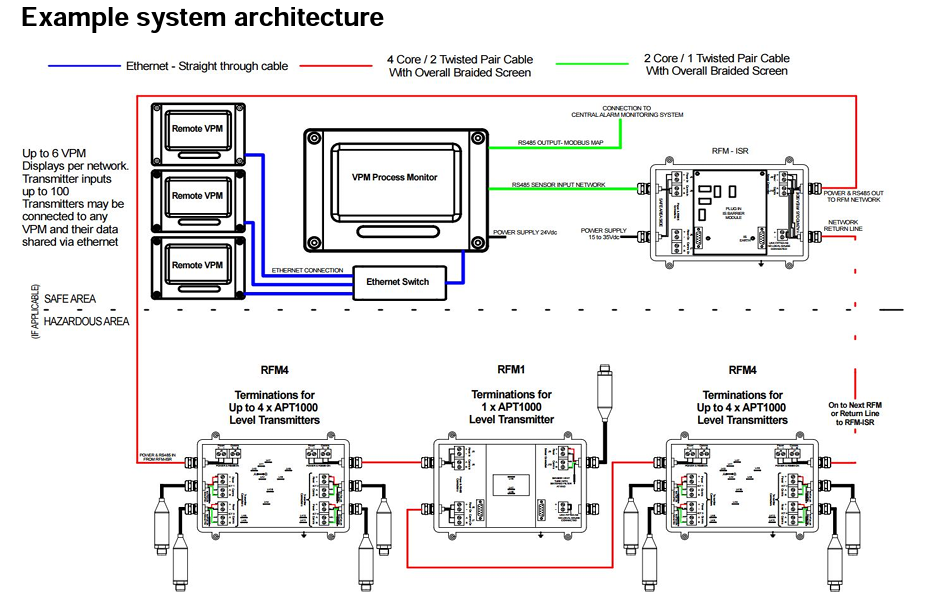

主要功能 •完整的储罐和通风监测包，具有集中处理和显示，并输出到其他系统 •为每个应用程序定义了屏幕布局，以最大限度地清晰显示储罐液位和通风的具体安排 •多个中继器显示选项 •安装成本低 •多点互连意味着简单的布线 •具有数据记录选项的实时显示 •设计用于协同工作的所有系统元素： •VPM 4300显示面板 •RFM连接模块 •APT1000液位变送器 VPM显示器是PSM灵活问题监测解决方案的核心。它结合了数据采集、数据处理、本地显示和远程报告的所有功能。使用行业标准Modbus协议，通过RS485多点连接从PSM APT1000液位变送器采集输入数据。该RS485网络是使用PSM的RFM端接模块建立的，用于显示设计用于明确信息的装置，并用于机器安装，具有特定的输入/储罐名称、测量单位、状态设置。数据以“组”形式排列，可通过专用的屏幕按钮立即访问。船舶吃水深度、纵倾和纵倾具有专用的显示布局。系统可以完全配置，并加载所有数据以便于应用，但是，所有配置都可以通过触摸屏进行用户编辑。具有多个访问级别的密码保护确保只有授权人员才能进行更改。完整的系统配置也可以通过临时连接的USB存储设备上传，并提供完整的支持工具，以便在上传前在PC上生成配置文件。通过专用以太网连接，最多可以连接6个VPM。每个人都可以共享信息，以便通过PMP收集的数据可供其他人显示。对于本地警报通知，VPM功能是我们可配置的，用于连接可视/可听设备。VPM还可以输出所有参数的完整Modbus Map，供其他监控系统读取。实现一个布线最少的系统。仅一根4芯电缆就可以在整个网络中传输电力和通信信号。对于本质安全安装，PSM专门设计的安全栅允许整个网络和所有变送器仅用一个安全栅组件进行保护。如果输入是传统信号类型，例如4-20mA用于储罐液位或压力，PT100用于温度，或无电压触点用于状态或报警条件，则这些都通过分布式采集模块连接，这些模块也可以通过RS485端口连接到VPM。
