Cleveland-Kidder超ISC嵌入式放大器张力传感器

超ISC是一种直接输出+/- 10 VDC信号的张力传感器。CMC为所有型号的超张力传感器提供ISC版本。所有超ISC传感器包括一个集成信号调节器（ISC），直接嵌入“超”型张力负荷传感器。这是通过将连接器外壳延长一英寸并插入CMC设计的专有集成放大器来实现的。特征

包括集成信号调节器（ISC）
不需要额外的放大器
直接+/- 10 VDC输出
本地信号调节可最大限度降低电噪声
40:1的张力范围
工厂预设零点和增益 0 V =空载，10 V =拉力称重传感器额定值

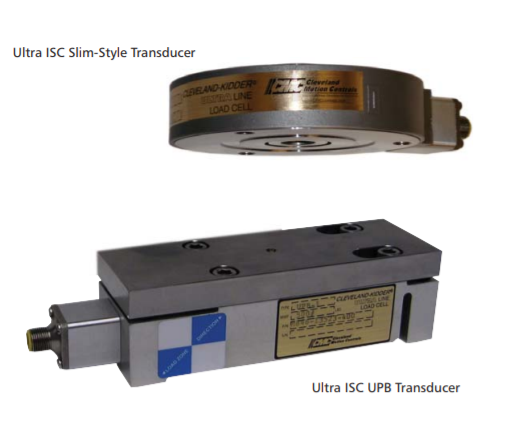

提供所有超线模式:盒式、超薄型、UPB和CLT

优点

消除了单独放大器的硬件成本
释放面板空间
减少文档绘图的数量
降低布线成本
消除放大器设置和校准
能够将信号直接引入网络上的本地I/O
控制器中的张力称重传感器提高了诊断和平衡能力

输入电源电源要求24 VDC+/-10%@30mA 称重传感器（传感器）传感器励磁（Vexc）3.0 VDC固定最大30-40mA。传感器电阻范围100至800欧姆不超过最大励磁电流集成放大器 CMC的量程调整预设，如有必要，用户可访问 CMC的零点调整预设，如有必要，用户可访问输出信号+/-10 VDC满量程@2mA最大输出与直流电隔离功率输入物理规格 ISC外壳隔离信号调节器（ISC）安装在外壳中铝制外壳，带M12连接器 ISC机柜尺寸连接器底座：25mm（宽）x 25mm （高）x43毫米（长） 1.0英寸（宽）x 1.0英寸（高）x 1.7英寸长重量–Ultra ISC放大器50克1.8盎司连接器M12 4-PIN公头；DC键控环境要求工作温度0至70摄氏度32至158华氏度海拔1000米3300英尺
