Mechano Transformer MTDD系列压电致动器
MTDD系列压电致动器
https://www.mechano-transformer.com/video/RMOV0019_x264_001.mp4

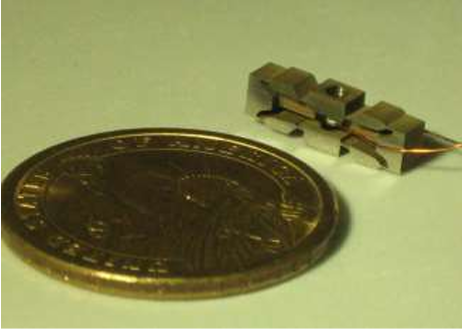

Mechano Transformer MTDD系列压电致动器是一款紧凑型压电致动器，可产生大的输出冲程，比多层堆叠压电致动器的冲程大10倍及以上。MTDD系列压电致动器由行程放大/放大结构和多层堆叠压电致动器组成。利用行程放大结构，行程被放大以克服多层堆叠压电致动器的限制。MTDD系列压电致动器设计扁平紧凑，因此空间利用效率高。与多层堆叠压电致动器的原始输出行程相比，输出行程在方向上被转换为90度。当向MechanaTrans®DD系列施加电压时，它会伸长，如图2所示。
Mechano Transformer MTDD系列压电致动器主要特点：
大输出冲程
平整紧凑
压电致动器的输出行程在方向上被转换为90度
当施加电压时，MechaTrans DD系列如图2所示伸长
输出冲程方向与MechanaTrans D系列相反
MTDD系列压电致动器工作原理：
机械螺纹孔制作在MTDD系列压电致动器的两侧。红色和黑色（白色）的引线连接在压电致动器上。图1显示了驱动器和压电致动器之间的连接示例。根据驾驶条件，可能需要介于两者之间的阻力。当向压电致动器施加电压时，MTDD系列压电致动器系列伸长，如图2所示。
MTDD系列压电致动器主要型号：
| 型号 | 尺寸W×D×H | 位移[μm] | 阻塞力 [N] | 刚性[N/μm] | 共振频率 [Hz] | 电容[μF] |
| MTDD03S50F3 | 15×3×5 | 50 | 3 | 0.06 | 1500 | 0.03 |
| MTDD06S100F10 | 20×6×7 | 100 | 10 | 0.1 | 700 | 0.2 |
| MTDD06S100F11 | 20×6×7 | 100 | 11 | 0.11 | 900 | 0.36 |
| MTDD06S330F7 | 22×6×7.8 | 330 | 7 | 0.02 | 400 | 0.86 |
| MTDD08S180F32 | 28×8×8 | 180 | 32 | 0.18 | 900 | 0.9 |
| MTDD08S300F16 | 26×8×7 | 300 | 16 | 0.053 | 460 | 0.7 |
| MTDD08S350F18 | 26×8×7 | 350 | 18 | 0.051 | 500 | 0.8 |
| MTDD12S90F5 | 22×12×5.12 | 90 | 5 | 0.06 | 700 | 0.36 |
| MTDD12S600F80 | 46.8×12×12.6 | 600 | 80 | 0.13 | 300 | 6.75 |
| MTDD16S750F90 | 52×16×14 | 750 | 90 | 0.12 | 230 | 8 |
| MTDD16S830F80 | 52×16×14 | 830 | 80 | 0.1 | 230 | 11.8 |
| MTDD16S860F64 | 52×16×14 | 860 | 64 | 0.07 | 195 | 11.7 |
| MTDD15.6S1600F70 | 107×156×14.4 | 1600 | 70 | 0.044 | 110 | 31 |
