荷兰TiePie engineering-Handyscope HS6 DIFF 系列 USB oscilloscope-USB示波器

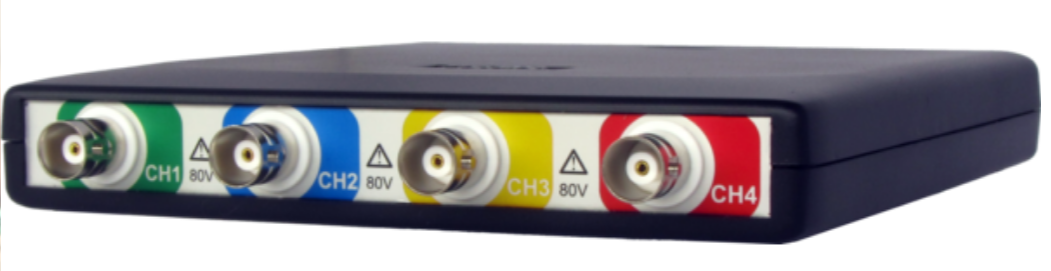

Handyscope HS6 DIFF 系列 USB oscilloscope
USB示波器
1 GSa/s 14位四路差分通道高分辨率示波器。关键规格
- 差分输入
- 8、12、14、16位分辨率，0.25 % DC垂直精度，0.1 %典型值
- 最高1 GSa/s采样速率，最高250 MHz带宽
- 每通道高达256兆点内存
- 高达200 MSa/s的连续流
- 1 ppm时基精度
优势：
多示波器同步
Handyscope HS6 DIFF配备了复杂的CMI同步总线，允许连接多个Handyscope HS6 DIFF通过…的方式互相交流TP-C50H耦合电缆CMI将它们用作组合同步示波器。所有的手动示波器将以相同的采样频率进行测量(0 ppm偏差！).除了同步总线，CMI还包含触发总线和检测总线。手持示波器的最大数量仅受可用USB端口数量的限制。高准确度
Handyscope HS6 DIFF具有14和16位高分辨率的测量。因此，使用Handyscope HS6 DIFF测量的信号的分辨率是大多数独立示波器的256倍，后者的分辨率通常较低，为8或9位。高分辨率Handyscope HS6 DIFF精密示波器可以更精确地测量信号，因为量化误差要低得多。大容量存储器
当以高采样速率测量时，为了能够在采集缓冲器中记录完整的信号，长记录长度/大存储器是必要的。大多数示波器都有2.5千点或100千点存储器Handyscope HS6 DIFF根据所选的分辨率和活动通道的数量，每个通道具有高达256点的内存。当以14位分辨率和所有四个通道进行测量时，可用存储器为每个通道32m点。这为用户提供了300到100000倍的内存。大存储器的一个优点是可以精确地捕捉一次性快速现象，或者可以一次测量完整的串行通信信号块。例如，完整的串行通信，如CAN总线信号，可以在一个记录中进行测量，以便日后查看和分析。带宽限制
认为带宽越大越好似乎是合理的，但带宽越大，噪声就越大。为了降低噪声，您可以为的每个通道打开一个带宽限制器Handyscope HS6 DIFF.订购信息：
| Order code | 最大值采样速度 | 最大值流动速度 |
|---|---|---|
| HS6-DIFF-1000 | 1 GSa/s | 200 MSa/s |
| HS6-DIFF-500 | 500 MSa/s | 100 MSa/s |
| HS6-DIFF-200 | 200 MSa/s | 40 MSa/s |
| HS6-DIFF-100 | 100 MSa/s | 20 MSa/s |
| HS6-DIFF-50 | 50 MSa/s | 10 MSa/s |
