压力温度一体变送器 BTT22S 系列

“温度测量范围：-40…+150℃，压力测量范围：6…1000bar，模拟量输出” BTT22S 系列压力温度一体传感器，采用紧凑单传感器结构，可同时测量液体与气体介质的压力、温度，无需单独配置两只传感器。 传感器采用薄膜 MEMS 技术检测压力，RTD 热电阻采集温度；传感器测得的测量值转换为各类模拟信号（4-20mA、0-10V 等），集成接入自动化系统。 产品具备过压与反极性保护，不受电压波动、反接影响，使用寿命长；全焊接薄膜钢膜片结构无 O 型圈，抗振动，适用于化工等严苛工况。 量程、机械接口类型、输出信号、电气连接方式均可按需选型。

应用领域

外形尺寸（单位：mm）

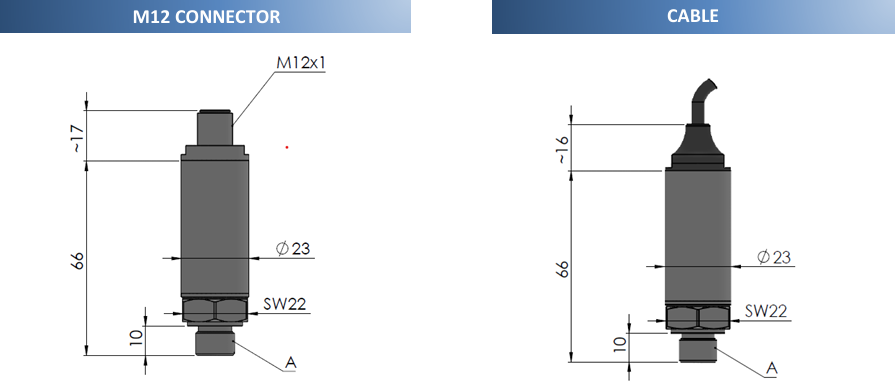

M12 连接器版本、线缆引出版本 外径 Φ23，六角对边 SW22

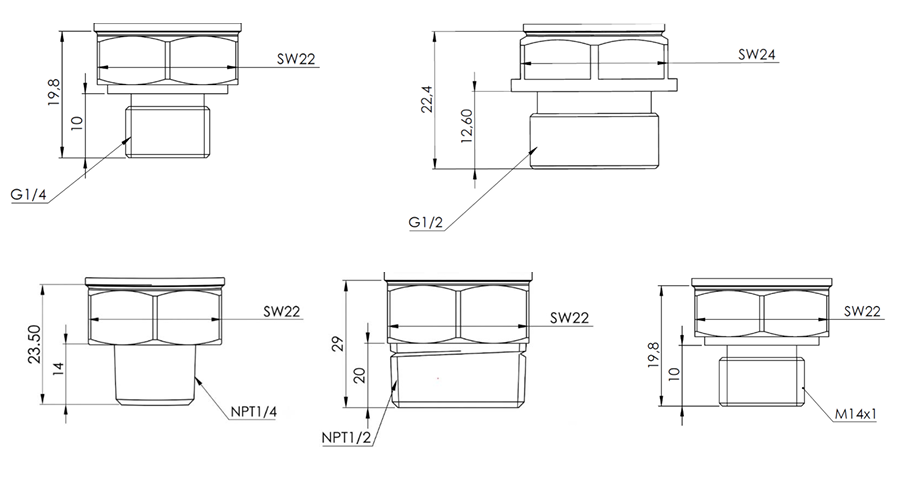

过程连接（A）

安装提示：安装时请勿夹持插座部位旋转产品，否则会造成产品损坏。

技术参数

参数项 压力 温度
测量传感元件 薄膜 MEMS 传感器 PT100（B 级 EN60751）
测量量程 6,10,16,25,40,100,250,400,600、1000bar -40…+150℃
过载压力 满量程 300%（＜1000bar）；满量程 150%（≥1000bar） -
爆破压力 满量程 500%（最大 4000bar） -
响应时间 标准 25ms（额定压力 10%~90% 区间）；可选 1ms、5ms、125ms 1s
精度 ±0.5% 满量程 @25℃±1% 满量程 @0…+70℃±2% 满量程 @-40…+85℃ ±0.5% 满量程 @25℃±1% 满量程 @0…+70℃±2% 满量程 @-40…+85℃
长期稳定性 ≤±0.1% 满量程 / 年 -
零点温度漂移 ±0.03% 满量程 /℃ -
满量程温度漂移 ±0.03% 满量程 /℃ -
输出类型（两路独立输出：压力、温度分开输出） 两线 4-20mA；0-10V；0.5-4.5V 比例输出 两线 4-20mA，PT100、PT1000；0-10V，PT100、PT1000；0.5-4.5V 比例输出，PT100、PT1000
供电电压 两线：8~32V 直流三线：12~30V 直流 两线：8~32V 直流三线：12~30V 直流
电流消耗 两线：≤20mA@24V 直流三线：≤30mA@24V 直流 两线：≤20mA@24V 直流三线：≤30mA@24V 直流
反极性保护 有 有
短路保护 有 有
过载保护 有 有
电气连接 M12 连接器或者线缆引出 M12 连接器或者线缆引出
机械接口 (A) G1/4、G1/2、NPT1/4、NPT1/2、M14×1 G1/4、G1/2、NPT1/4、NPT1/2、M14×1
安装扭矩 15~20Nm 15~20Nm
材质 膜片：316L 不锈钢过程连接件：316L 不锈钢壳体：316L 不锈钢 膜片：316L 不锈钢过程连接件：316L 不锈钢壳体：316L 不锈钢
工作温度 -40…+85℃ -40…+85℃
存储温度 -40…+85℃ -40…+85℃
防护等级 M12 连接器压接式版本：IP65 或 IP67 M12 连接器压接式版本：IP65 或 IP67
备注：传感器压力、温度为两路独立输出，压力与温度输出类型需按表格搭配选型；例如压力选 0-10V 输出，温度可选择 0-10V / PT100 / PT1000。

电气接线

模拟压力输出 + 模拟温度输出

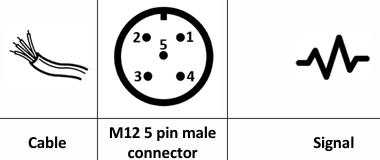

3 线 0-10V / 0.5-4.5V 比例输出（压力 + 温度） M12 5 针公头 红：1 脚，供电 + 12~30V 直流 黄：2 脚，0-10V /0.5-4.5V 比例（压力信号） 黑：3 脚，GND 接地 绿：4 脚，0-10V /0.5-4.5V 比例（温度信号） 粉：5 脚，空脚

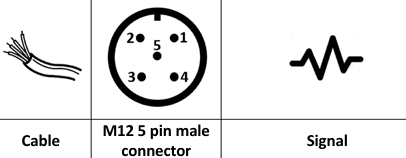

两线 4-20mA（压力 + 温度） M12 5 针公头 红：1 脚，供电 + 8~32V 直流 黑：2 脚，4-20mA 压力信号 黄：3 脚，空脚 绿：4 脚，4-20mA 温度信号 粉：5 脚，空脚

模拟压力输出 + RTD 热电阻温度输出

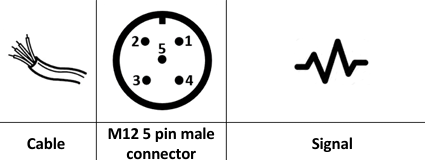

3 线 0-10V /0.5-4.5V 比例（压力）+ PT100/PT1000（温度） M12 5 针公头 红：1 脚，供电 + 12~30V 直流 黄：2 脚，0-10V /0.5-4.5V 比例（压力） 黑：3 脚，GND 接地 绿：4 脚，PT100/PT1000 温度 粉：5 脚，空脚

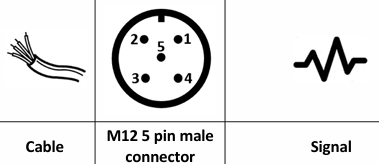

两线 4-20mA（压力）+ PT100/PT1000（温度） M12 5 针公头 红：1 脚，供电 + 8~32V 直流 黑：2 脚，4-20mA 压力信号 黄：3 脚，PT100/PT1000 温度 绿：4 脚，空脚 粉：5 脚，空脚

压力量程选型表

代码 量程 过载压力 爆破压力
6Bar 0~6bar 满量程 300% 满量程 500%
10Bar 0~10bar 满量程 300% 满量程 500%
16Bar 0~16bar 满量程 300% 满量程 500%
25Bar 0~25bar 满量程 300% 满量程 500%
40Bar 0~40bar 满量程 300% 满量程 500%
100Bar 0~100bar 满量程 300% 满量程 500%
250Bar 0~250bar 满量程 300% 满量程 500%
400Bar 0~400bar 满量程 300% 满量程 500%
600Bar 0~600bar 满量程 300% 满量程 500%
1000Bar 0~1000bar 满量程 150% 满量程 500%

输出信号选型

压力、温度两路独立输出，输出型号必须搭配选型 压力可选：两线 4-20mA、0-10V 直流、0.5-4.5V 比例输出 温度可选：两线 4-20mA、0-10V 直流、0.5-4.5V 比例输出、PT100、PT1000

型号：BTT22S

  1. 温度量程：-40…+150℃（标准）
  2. 压力量程：6、10、16、25、40、100、250、400、600、1000bar，其他量程可咨询厂家
  3. 温度输出信号：4-20mA (两线)、V:0-10V、V8:0.5-4.5V 比例、PT100、PT1000
  4. 压力输出信号：4-20mA (两线)、V:0-10V、V8:0.5-4.5V 比例
  5. 过程接口：G1/4、G1/2、NPT1/4、NPT1/2、M14
  6. 电气连接：M12 5 针公头、1M：1 米线缆，其他可咨询厂家
  7. 壳体材质：304 不锈钢，其他材质可咨询厂家
示例代码：BTT22S -40…+150 100Bar V G1/4 S165 E304 含义：BTT22S，温度量程 - 40~150℃，压力量程 100bar，0-10V 压力输出，G1/4 过程接口，M12 5 针公头，304 不锈钢壳体
