H2W Technologies NCC06-26-074-1X动圈式执行器,音圈电机

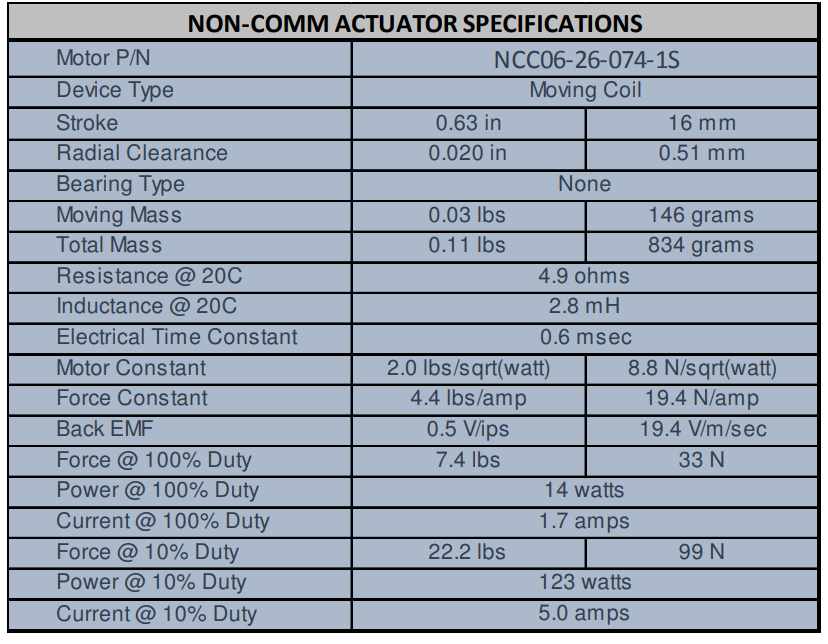

NCC06‑26‑074‑1X 是美国 H2W Technologies 推出的Non‑Comm 无换向直流动圈式音圈直线执行器，属于直驱型音圈驱动部件，依靠洛伦兹力实现直线往复运动，无齿槽效应、无需机械换向，非常适合短行程、高动态响应的精密运动控制场景H2W Techno...。该型号为动圈结构，出厂配置铝制线圈骨架，可快速将绕组工作产生的热量导出，改善电机热性能，保障长时间工作稳定性。在机械结构方面，这款H2W Technologies NCC06-26-074-1X执行器本体不集成轴承系统，需要用户自行搭配外部直线轴承支撑动子负载；如果需要自带轴承的型号，可选用 H2W 动磁系列产品。电机径向间隙 0.51 mm，行程可达 16 mm，外形外径 66 mm，壳体长度 32.8 mm；动子运动质量 146 g，整机总重 834 g，体积紧凑同时兼顾输出推力表现。动圈设计力与电流具备良好线性关系，既支持闭环位置定位控制，也可用于高精度力控工况，可外接线性编码器、LVDT 等反馈元件实现微米甚至亚微米级定位效果H2W Techno...。电气性能上，20℃条件下线圈电阻 4.9 Ω，电感 2.8 mH，电气时间常数 0.60 ms，响应速度快，适合高频往复运动。力常数 19.4 N/A，反电动势 19.4 V/(m/s)，电机常数 8.8 N/√W。输出推力根据占空比区分：100% 连续占空比下持续推力 33 N，功耗 14 W，持续工作电流 1.7 A；10% 间歇占空比可输出峰值推力 99 N，瞬时功耗 123 W，峰值电流 5.0 A，兼顾连续作业与短时大推力冲击的使用需求。该H2W Technologies NCC06-26-074-1X执行器自身仅提供动力输出，完整运动系统还需要配套外部轴承支撑、伺服驱动器与运动控制器。H2W 官方提供线性运动计算器工具，便于用户结合负载、加速度、行程参数做运动工况校核，同时产品可提供官方 PDF 工程图纸，方便整机结构设计与集成开发。 H2W Technologies NCC06-26-074-1X音圈电机产品广泛适配多个精密工业领域：光学设备快速调焦、反射镜高速偏转稳定机构；半导体检测设备微动补偿；生物精密仪器、自动化高速拾取装置；振动模拟测试等短行程高频运动场景。选型集成时需重点注意，因为本体不带轴承，整套机构设计要做好动子导向、散热处理以及限位防护，避免动定子发生剐蹭损坏。作为标准音圈执行器，该型号也支持基于此平台做定制化调整，适配设备差异化需求。
