On-trak OT-301SL 单轴 PSD 位置传感放大器
On-trak OT-301SL - 用于单轴 PSD 的位置传感放大器
OT-301SL 概述

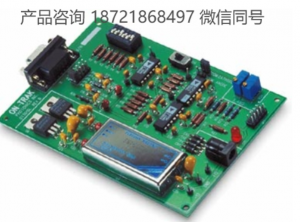

OT-301SL 印刷电路板放大器专为直接集成到 OEM 仪器仪表中而设计。针对单轴位置传感探测器进行了优化 （PSD） OT-301SL 的电路元件具有可选的偏置电压和三个增益范围，可以非常精确地添加、减少和分配信号。 精密运算放大器和电阻网络执行加法和减法运算;优化的模拟分频器提供最终比率。模拟分频器确保 在非常宽的信号范围内具有最大的线性度。特征
- 模拟位置输出电压
- 总和输出
- 宽动态范围 - 三个十年 103V/A、104V/A、105V/A
- 直流至 15kHz
- 校准调整
- 零偏移调整
- 自动检测器偏置
- 位置与光束强度无关
最后一级提供位置输出的 ±10% 读数调整，并用作驱动长电缆的高性能输出缓冲器。和信号等于探测器总信号，与入射光束功率成正比。
OT-301SL 包括一个 DC-DC 转换器，可以拆卸并替换为外部电源，以降低大批量 OEM 应用的成本。
光束位置是根据 PSD 的两个阳极连接（指定为 Y1 和 Y2）产生的信号比率计算得出的。OT-301SL 上的双跨阻放大器可精确测量 PSD 的阳极信号电流。PSD 信号和光束位置之间的确切关系如下：总探测器信号 和 与入射光束功率成正比。
其中 Y 是 PSD 表面上光束光斑质心的坐标（从探测器中心测量）;L 是检测器的灵敏度大小 以 mm 为单位的表面（例如：2.5、5.0、10、20、30 mm）。
规格
检测器类型单轴位置传感探测器
阳极输出（共阴极）
阴极输出（共阳极）
双电池（共阳极或阴极）
Y 输出信号 0V 至 ± 10V
总和输出信号 10V max
校准调整±读数的 10%
| 输入灵敏度 | -3 | -4 | -5 |
| 10 个音频/视频 | 10 个音频/视频 | 10 个音频/视频 |
Y 零点（偏移） ± 1.0V
偏置电压 0V、± 5V 或 ± 12V
线性度 ± 0.1%
双通道 追踪 1%
电源适配器 ± 12V DC @ 500mA
尺寸 3.5 x 5.0 英寸
输入连接器插座 DB9
输出/电源连接器双排 10 PIN 接头
Amplifier Gain（放大器增益）
| 6 位 DIP 开关 | 获得 |
| 开 = 1,4 | 10-3音频/视频 |
| 开 = 2,5 | 10-4音频/视频 |
| 开 = 3,6 | 10-5音频/视频 |
PSD 输入电缆
| 针# | 功能 |
| 1 | Y1 PSD 负极 |
| 2 | Y2 PSD 负极 |
| 3 | 不适用 |
| 4 | 不适用 |
| 5 | 接地 |
| 6 | 数控 |
| 7 | 数控 |
| 8 | PSD 偏差 |
| 9 | 接地 |
位置输出/电源输入
| 针# | 功能 |
| 1 | Y 位置 |
| 2 | 接地 |
| 3 | 和 |
| 4 | 接地 |
| 5 | 不适用 |
| 6 | 接地 |
| 7 | +12V |
| 8 | 接地 |
| 9 | -12V |
| 10 | 接地 |
