OT-301DL 概述

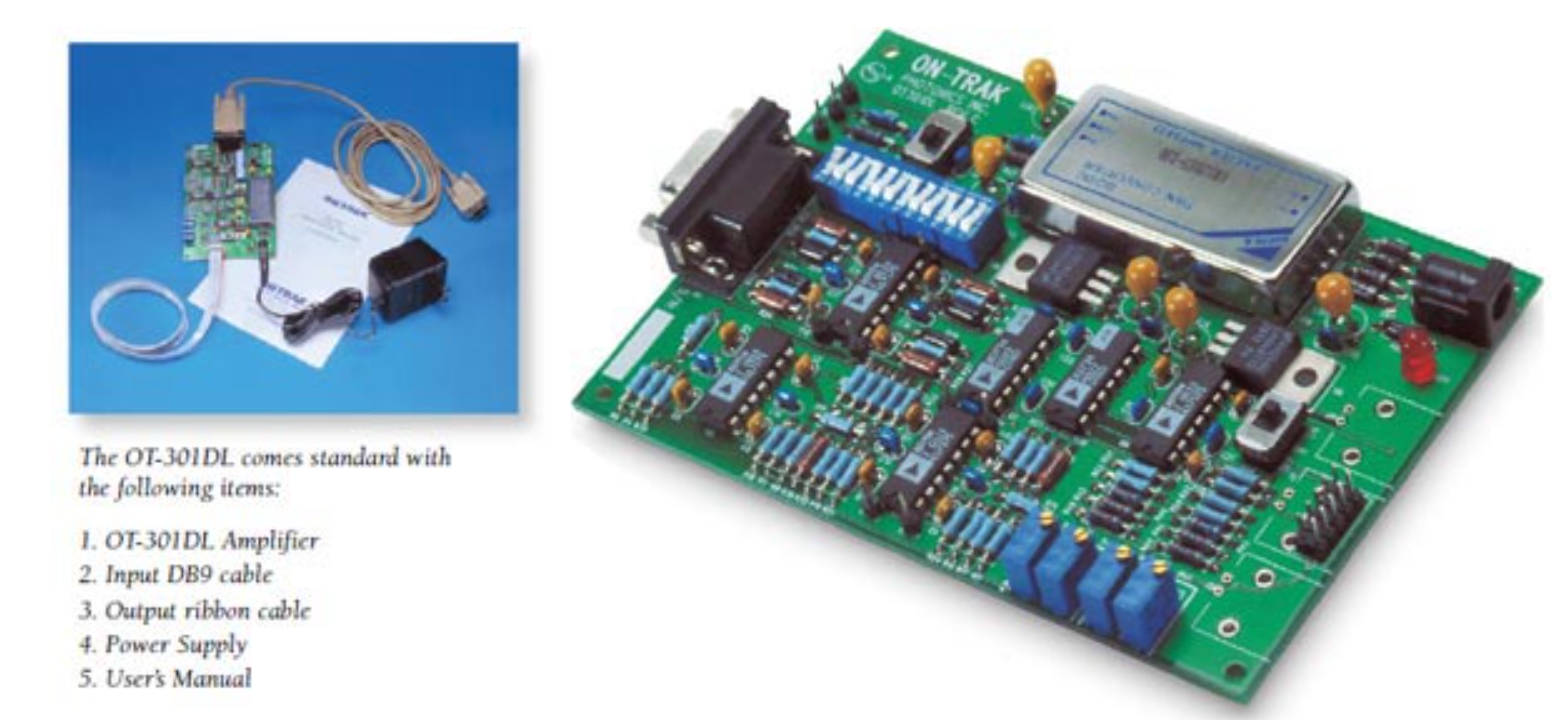

OT-301DL 印刷电路板放大器专为直接集成到 OEM 仪器中而设计。该放大器针对双侧向位置敏感探测器（PSD）进行了优化，具备可选偏置电压和三个增益范围，其电路元件能够以极高的精度对探测器信号进行加法、减法和除法运算。
精密运算放大器和精密电阻网络提供最终比值。模拟除法器在极宽的信号范围内提供最高的线性度。
末级提供 X 和 Y 输出的 ±10% 读数调节，并用作驱动长电缆的高性能输出缓冲器。和值信号等于总探测器信号，并与入射光束功率成正比。
OT-301DL 包含一个 DC-DC 转换器，可将其移除以替换为外部电源，从而降低大批量 OEM 应用中的成本。
光束位置由 PSD 的两个阴极连接（标记为 X1 和 X2）和两个阳极连接（标记为 Y1 和 Y2）所产生信号的比值计算得出。OT-301DL 上的四个跨阻放大器可精确测量所有阴极和阳极信号电流。

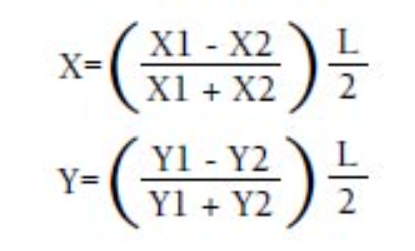

PSD 信号与光束位置之间的精确关系如下：
On-Trak OT-301DL位置传感放大器特点
-
X、Y 模拟位置输出电压
-
和值输出
-
宽动态范围——三个数量级：10³ V/A、10⁴ V/A、10⁵ V/A
-
直流至 15kHz
-
X、Y 校准调节
-
X、Y 零点偏移调节
-
自动探测器偏置
-
位置输出与光束强度无关
On-Trak OT-301DL位置传感放大器规格参数
| 项目 | 规格 |
|---|---|
| 探测器类型 | 双侧向 PSD |
| 输入灵敏度 | 10⁻³ A/V、10⁻⁴ A/V、10⁻⁵ A/V（对应 -3、-4、-5 档） |
| X、Y 输出信号 | 0V 至 ±10V |
| 和值输出信号 | 最大 10V |
| 校准调节 | 读数的 ±10% |
| X、Y 零点（偏移） | ±1.0V |
| 偏置电压 | 0V 或 ±5V |
| 线性度 | ±0.1% |
| 通道间跟踪 | 1% |
| 电源 | AC 适配器 ±12V DC ±500mA |
| 尺寸 | 3.5 × 5.0 英寸 |
| 输入连接器 | DB9 插座 |
| 输出/电源连接器 | 双排 10 针排针 |
