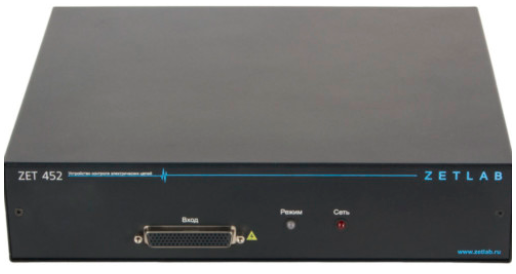

电气电路控制设备 ZET 452

ZET 452是一种用于电气电路参数控制的自动化模块，用于电路阻抗和绝缘电阻的监测，可在自动模式下进行监测。监测根据设定的条件进行，并且可以在操作员的参与和不参与的情况下进行。与通常用于这些目的的标准测量仪器相比，ZET 452能够将验证过程所需的时间缩短超过20倍。 ZET 452 电气电路控制模块的优势:

连接灵活：可连接72个受控电路的接点，如果使用7个扩展模块 ZET 452 MP，则可扩展至576个接点；如果使用7个开关模块 ZET 454，则可连接2016个受控电路的接点。
灵活配置：验证方案可保存到文件中，方便检索和重复使用。
提高效率：高操作能力可将验证时间缩短20倍以上。
快速检查：每分钟可进行多达600次电气电路电阻控制检查，以及每分钟多达60次绝缘电阻测量。
操作简便：只需连接待测设备并启动控制程序即可。
自动化流程：完全自动化的控制程序，包括自动加载所需软件。
设备识别：包含设备识别功能，可排除选择错误控制算法的可能性。

受控电路的两个接点被用作补偿接口。它们进一步通过开关切换器与测量电路连接，与特定的控制算法相对应（电阻测量或绝缘电阻测量）。数字端口用于控制切换器的操作。前置放大器将信号发送到ADC，后者测量电路的电压水平。根据测量电压的特定范围，信号可以在不放大的情况下发送，或者采用“100”倍放大比发送，这在计算过程中得到考虑。信号处理器将数据保存到集成存储器中，以便通过USB控制器进一步传输。基于测量值，“电气电路参数控制”程序计算受控电路的电阻值。 DAC产生2.5V的测试电压，用于测量电路电阻以及生成具有不同频率级别的激励正弦信号（此信号用于电容控制）。在绝缘电阻测量模式下，使用100V电源电压生成测试电压。第73-78行用于二进制码的生成。二进制码也由接点“73”-“77”到接点“78”的连接提供（自动识别接点设备修改的选项）。 5V电源源用于为电气电路参数控制模块 ZET 452 的组件提供电源。 电气电路参数控制模块 ZET 452 的工作原理： 电气电路控制模块 ZET 452 的回放单元的工作原理是基于对集成参考电压源的自动控制，将参考电压发送到受控电气电路的接点。 ZET 452 的测量部分的工作原理是通过使用 ADC 将输入模拟信号转换为数字信号。通过分析受控设备对测试影响的响应来评估其操作能力和特性，随后将所得结果显示在显示器上。测量控制和结果指示是使用软件程序“电气电路参数控制”（ZETCableTest）实现的。测量结果以“*.xls”格式的报告保存到存储设备（硬盘）中。 电气电路控制模块 ZET 452 的基本功能包括：
