美国US Digital MAE4 MAE4 微型绝对式编码器套件 磁性编码器

MAE4 产品描述

MAE4 是一款磁性绝对式编码器套件，可在 360° 旋转范围内提供轴位置信息，无停止位或间隙。该编码器设计用于安装到现有轴上，并提供数字反馈信息。MAE4 提供模拟输出或脉宽调制（PWM）数字输出。

模拟输出提供与绝对轴位置成正比的直流电压，分辨率为 12 位。

PWM 输出提供与绝对轴位置成正比的脉冲占空比。PWM 输出具有 12 位分辨率，并提供 2 种不同的输出频率选项。

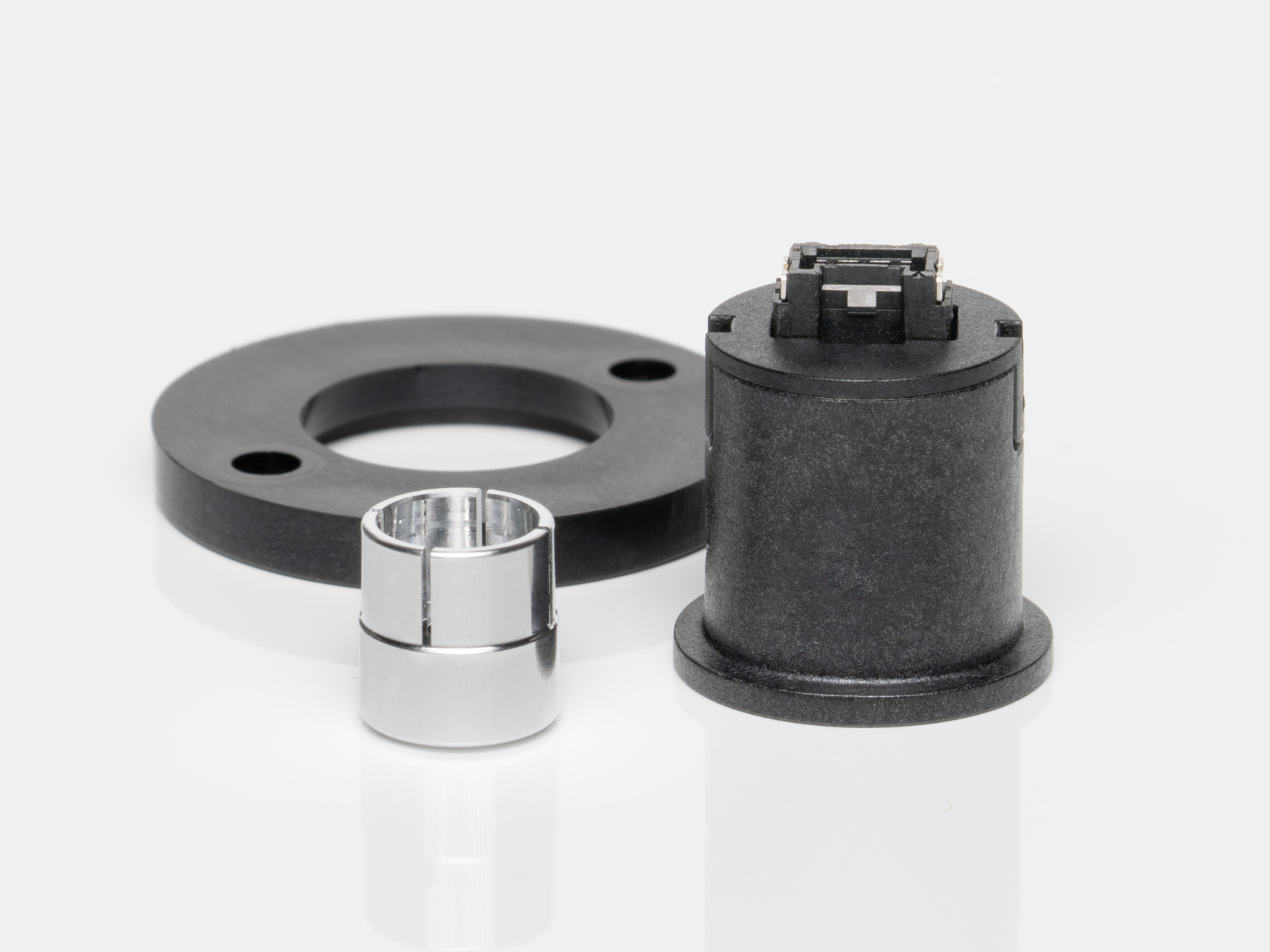

MAE4 由三个组件组成：底座、推入式磁性轮毂和编码器主体。底座可选配 0.750 英寸、1.280 英寸和 1.812 英寸螺栓圆。推入式夹头夹紧轮毂无需工具。轮毂可在数秒内安装到标准轴上，提供简单可靠的方式将磁体固定到轴上。

两颗 4-40 盘头螺钉将底座和编码器主体固定到平坦表面。如有需要，可在拧紧螺钉之前给编码器上电并手动旋转到参考位置。

MAE4 使用 3 针锁扣式、1.25mm 间距极化连接器进行连接。

由于 MAE4 采用推入式轮毂设计，建议将其作为一次性安装使用。
