On-Trak SPC PSM 高速位置传感模块
On-Trak SPC PSM 高速位置传感模块
SPC PSM 高速位置传感模块是一款完整封装的 SiTek Electro Optics 位置敏感探测器（PSD），内部集成了高速信号处理电路。
PSD 输出双极性电压信号，用于表示光斑在 PSD 感光面上的质心位置和光强，响应带宽最高可达 400 kHz。设备提供外部输入，可用于调节偏置电压（Offset Voltage）。SPC PSM 提供多种规格，可选择一维或二维尺寸。
On-Trak SPC PSM 高速位置传感模块特点
- 集成式电子电路，带宽响应最高达 400 kHz
- 硅线性 PSD（Silicon Linear）：400 nm – 1100 nm
- 硅双边 PSD（Silicon Duolateral）：400 nm – 1100 nm
- 可拆卸式滤光片支架适配器

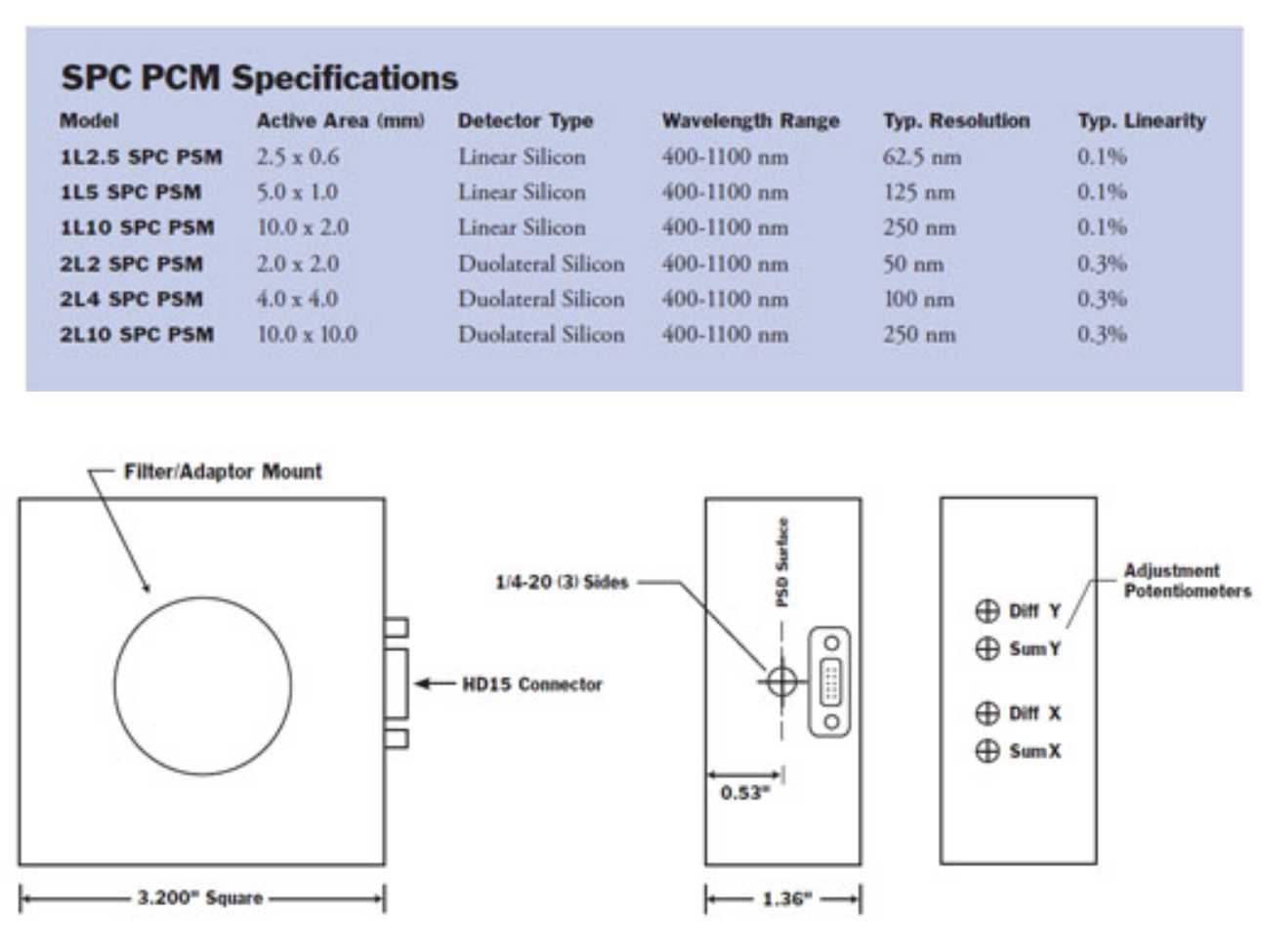

- 标准 1/4"-20 安装孔
- 可调偏置：Diff X、Diff Y、Sum X、Sum Y
- HD15 接口（附带 5 英尺（约 1.52 m）一体成型 HD15 电缆）
HD15 接口引脚定义
| 引脚编号 | 输入/输出 | 信息说明 |
|---|---|---|
| 1 | +15 V | 电压输入 |
| 2 | Gnd | 地（Ground） |
| 3 | -15 V | 电压输入 |
| 4 | N.A. | 未连接 |
| 5 | N.A. | 未连接 |
| 6 | N.A. | 未连接 |
| 7 | Amp Y1 | Y1 放大器输出 |
| 8 | Amp Y2 | Y2 放大器输出 |
| 9 | Diff Y | Y 差信号：Amp Y1 − Amp Y2 |
| 10 | Sum Y | Y 和信号：Amp Y1 + Amp Y2 |
| 11 | Amp X1 | X1 放大器输出 |
| 12 | Amp X2 | X2 放大器输出 |
| 13 | Diff X | X 差信号：Amp X1 − Amp X2 |
| 14 | Sum X | X 和信号：Amp X1 + Amp X2 |
| 15 | N.A. | 未连接 |
On-Trak SPC PSM 高速位置传感模块配件
| 型号 | 描述 |
|---|---|
| F25-632.8 | 25 mm 光学滤光片。中心波长 632.8 nm，+2.0/-0 nm。 半峰全宽（FWHM）：10 + 2 nm；透射率：50% |
| F25-635 | 25 mm 光学滤光片。中心波长 635 nm，+5.0/-0 nm。 半峰全宽（FWHM）：10 + 2 nm；透射率：50% |
| F25-670 | 25 mm 光学滤光片。中心波长 670 nm，+3.0/-0 nm。 半峰全宽（FWHM）：10 + 2 nm；透射率：50% |
| F25-HA | 25 mm 空白滤光片支架适配器 |
| CA-HDMM-5 | 5 英尺（约 1.52 m）一体成型电缆，配 HD15 接口 |
| PS-3 | 支杆和支架 |
