EOPC DSH-65 用于 SH-65 光学快门的驱动器，EOPC激光快门用驱动器

EOPC DSH-65 用于 SH-65 光学快门的驱动器特点与优势

• 超低振动驱动器

• 直流至 25 Hz 频率控制

• 集成振荡器，带微调电位器，用于调节斩波频率

• 通过 TTL 信号进行外部快门控制

• 快门位置监测输出

• 110V 或 220V 工作

• 印刷电路板级选项

EOPC DSH-65 用于 SH-65 光学快门的驱动器产品选项

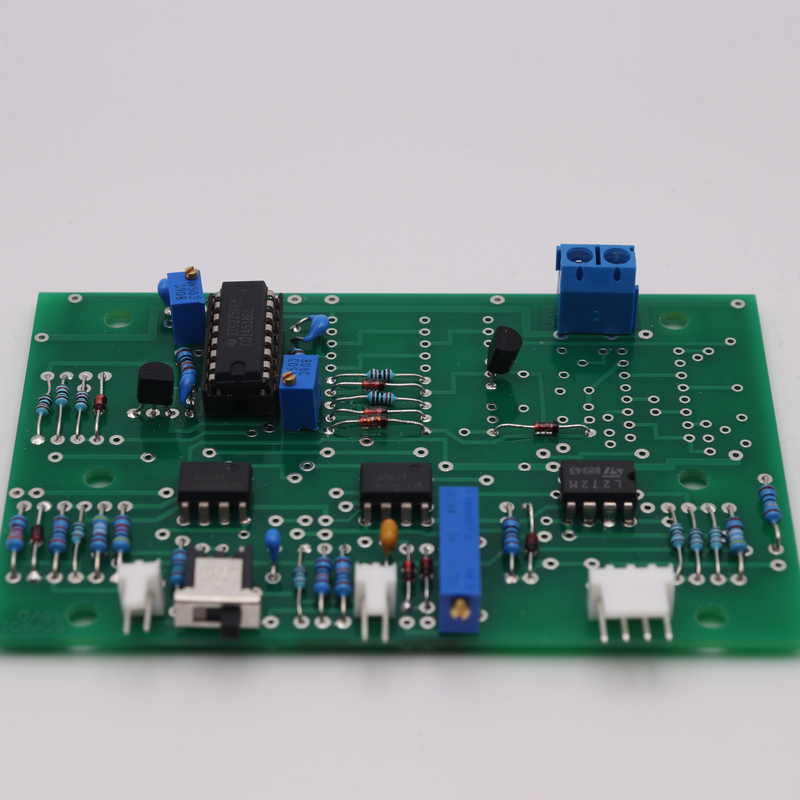

-PC 板级驱动器（3.93" × 2.6"），需要外部稳压 +15 VDC 电源。

-110 带外壳驱动器（5.3" × 5.3" × 2"），使用 110V 交流线路电压工作。

-220 带外壳驱动器（5.3" × 5.3" × 2"），使用 220V 交流线路电压工作。

-110/220 带外壳驱动器（5.3" × 5.3" × 2"），带线路电压切换选择器，可使用 110V 或 220V 交流线路电压工作。

-BNC 用于带外壳驱动器的 BNC 连接器输入，以控制叶片位置（5V = 打开，0V = 关闭）。

EOPC DSH-65 用于 SH-65 光学快门的驱动器介绍

用于 SH-65 光学快门的灵活驱动器

DSH-65 驱动器专为控制 SH-65 光学快门而设计。该驱动器在制造过程中经过校准，以最大限度减少快门振动。该驱动器可通过内部或外部模式开关轻松操作。

内部模式：可调低频光学斩波器 在内部模式下，快门用作可调低频（0.5 至 25 Hz）光学斩波器。内部振荡器和多圈电位器控制激光快门叶片位置。内部振荡器的最低频率稳定性为 0.1%。

外部模式：多种控制选项 在外部模式下，快门由两针输入连接器或可选 BNC 连接器上的外部 TTL 信号控制。通过断开输入连接器的引脚可打开光学调制器，通过连接（短接）输入连接器的引脚可将其关闭。或者，可以使用从直流到 25 Hz 的 TTL 时钟信号来控制激光斩波器位置。TTL 低信号使快门移动到关闭位置，TTL 高信号使快门移动到关闭位置。（注：原文此处两处均写为“关闭位置”，按规格表 high = open，TTL 高信号应为“打开位置”。）

监测输出 驱动器包含一个监测输出连接器。TTL 高电平输出表示快门打开，TTL 低电平输出表示快门关闭。上电时，监测输出状态未定义。

EOPC DSH-65 用于 SH-65 光学快门的驱动器规格参数

输入电源：DSH-65-PC 为 15V DC；DSH-65-110 和 DSH-65-220 为 110V 或 220V AC 频率范围：DC 至 25 Hz 外部输入：TTL 电平（高电平 = 打开，低电平 = 关闭） 频率稳定性：内部模式下最低 0.1%，外部模式下最低 0.005% 监测输出：TTL 电平（高电平 = 打开，低电平 = 关闭） 工作温度：0 至 65 °C 尺寸：PCB 版本为 3.93" × 2.6"；带外壳版本为 5.3" × 5.3" × 2"

订购信息

型号 [DSH-65-110、DSH-65-BNC-110、DSH-65-220、DSH-65-BNC-220、DSH-65-110/220、DSH-65-BNC-110/220、DSH-65-PC]，按客户规格提供。
