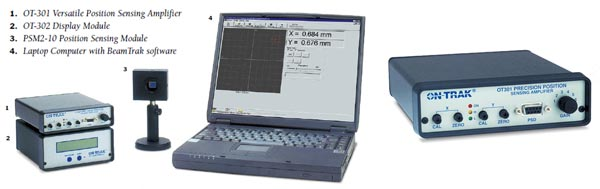

On-Trak OT-301位置传感放大器
OT-301 位置传感放大器。即插即用的便捷与精准。
即插即用……开箱即用
真正即插即用的 OT-301 消除了设计和构建定制放大解决方案的麻烦。只需插入探测器，打开电源，即可使用。
其优势在于更高的便利性、效率和生产力……并且 100% 兼容您未来的位置传感需求。OT-301 很快就能收回成本。
任何应用……任何探测器
从激光束对准，到光束居中，再到反射镜稳定，OT-301 非常适合一维和二维绝对光学定位，或精密居中和调零需求。可读取双侧、四侧、单轴、象限和双单元 PSD 的 X-Y 位置输出与 SUM 输出。四个跨阻放大器
四个跨阻放大器通道和精密信号处理电子器件，提供严公差角度、表面均匀性、平面度、平行度和直线度测量所需的性能。
X、Y 模拟输出与光束位置直接成正比

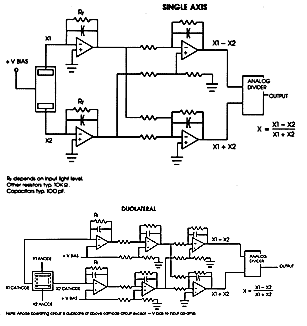

由位置传感探测器产生的光电流，通过四通道放大器系统使用位置传感算法进行处理。结果是 X 和 Y 模拟输出与光束位置直接成正比，且不受光束强度变化影响。
六种增益设置：0.1 μA 至 1.5 mA
六种增益设置可适应 0.1 μA 至 1.5 mA 的输入电流范围，频率响应高达 15 kHz。便捷的 ZERO 调节使您能够以电子方式将零点移动到 PSD 上的相对位置。CAL 调节允许校准到绝对位置。
On-Trak OT-301位置传感放大器特性
- X、Y 模拟位置输出电压
- 总和输出
- 宽动态范围：0.1 μA 至 1.5 mA
- DC 至 15 kHz
- 兼容所有位置传感探测器
- 零偏置/调零
- 校准调节
- 自动探测器偏置
- 位置与光束强度无关
On-Trak OT-301位置传感放大器规格参数
| 项目 | 参数 |
|---|---|
| 跨阻增益 (V/A) | 4×10³ 至 4×10⁶ |
| 输入电流范围 | 0.1 μA 至 1.5 mA |
| 输出电压 | 位置 X、Y：±10 V；总和：0–6 V |
| 零偏置（偏置调零） | 每轴 ±1 V |
| 校准调节 | 读数的 ±10% |
| 探测器偏置 | 0 V ±5 V（取决于探测器） |
| 线性度 | ±0.1% |
| 频率响应 | DC 至 15 kHz（取决于范围） |
增益带宽

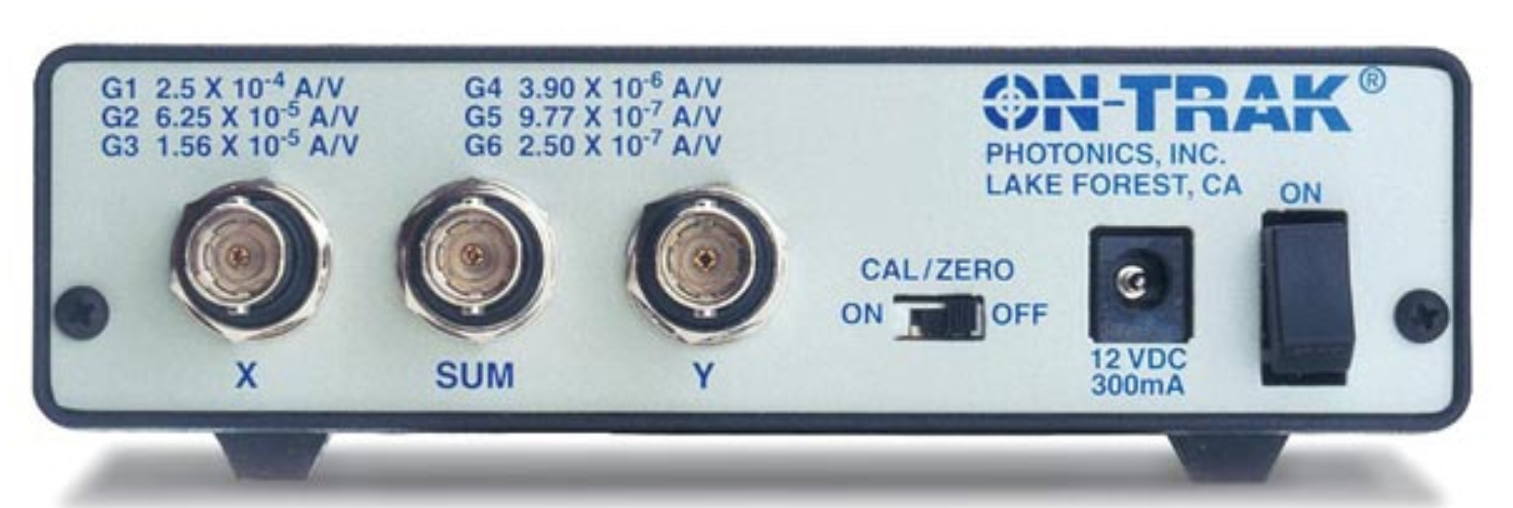

| 增益设置 | 跨阻增益 (V/A) | 倒数 (A/V) | 频率响应 |
|---|---|---|---|
| G1 | 4×10³ | 2.50×10⁻⁴ | 15 kHz |
| G2 | 1.6×10⁴ | 6.25×10⁻⁵ | 15 kHz |
| G3 | 6.4×10⁴ | 1.56×10⁻⁵ | 5 kHz |
| G4 | 2.56×10⁵ | 3.90×10⁻⁶ | 1.25 kHz |
| G5 | 1.024×10⁶ | 9.77×10⁻⁷ | 310 Hz |
| G6 | 4×10⁶ | 2.50×10⁻⁷ | 80 Hz |
输出连接器：BNC
输入连接器：9 针 D-sub（DB9）
电源要求：±12 V DC @ 300 mA（交流适配器）
尺寸：1.5 x 5.5 x 6.00 英寸（高 x 宽 x 深）
