H2W Technologies NCC03‑28‑090‑2H音圈电机,驱动

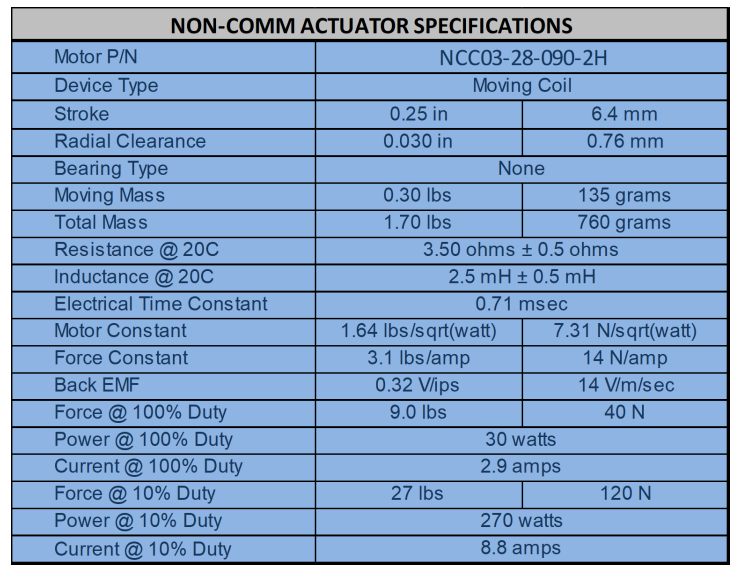

NCC03‑28‑090‑2H 是美国 H2W Technologies 推出的 Non‑Comm 无换向直流动圈式音圈直线执行器，依靠洛伦兹力实现直线驱动，无需机械换向结构，无齿槽效应，具备高动态响应、推力‑电流线性度好等优势，适用于短行程、高频往复、高精度位置或者力控的工业精密运动场景。该型号为动圈结构，线圈作为运动部件，可实现高加速度运动。机械结构方面，该执行器本体不内置轴承系统，用户需要自行配置外部导向轴承；如果希望选用自带轴承的驱动单元，可选择 H2W 动磁系列产品，厂商也提供将该音圈电机集成完成的 H2W VCS03‑100‑LB‑01‑MCH 定位平台可供选型参考。产品有效行程 6.4 mm，径向间隙 0.76 mm；动子运动质量 135 g，整机总重 730 g；外形外径 71.1 mm，壳体长度 40.6 mm，结构紧凑，便于设备集成布局。该音圈电机可以搭配线性编码器等反馈器件，组建闭环伺服系统，完成微米级定位或者精密力控制。 H2W Technologies NCC03‑28‑090‑2H音圈电机电气性能上，20℃环境下线圈电阻 3.50 Ω，电感 2.5 mH，电气时间常数 0.71 ms，响应速度快，适合高频振动与快速点位运动。力常数 14 N/A，反电动势 14 V/(m/s)，电机常数 7.31 N/√W。推力性能区分连续与间歇工况：100% 占空比连续工作模式，持续输出推力 40 N，功耗 30 W，持续工作电流 2.9 A；在 10% 间歇占空比条件下，可以输出峰值推力 120 N，瞬时功耗 270 W，峰值电流 8.8 A，兼顾长时间连续作业与短时爆发推力的工况需求。在系统设计阶段，用户可以使用 H2W 官方提供的线性运动计算器，结合负载、加速度、行程参数校核运动工况，产品同时提供完整 PDF 工程图纸，方便整机结构设计。完整运动系统还需要外部轴承导向、伺服功率放大器以及运动控制器配套使用。该H2W Technologies NCC03‑28‑090‑2H音圈电机执行器广泛应用于多个精密领域：光学系统快速调焦、反射镜高速稳像机构；半导体检测设备微动补偿；精密自动化设备、振动模拟测试；生物仪器高精度驱动等短行程高频运动场景。选型集成时需要重点注意，本体无轴承，设计时必须做好外部导向机构，控制径向偏移，避免动定子剐蹭损坏，同时需要做好线圈散热设计，保障长时间运行稳定性。
