美国APC International提供各种压电电极图案，包括：实心、环绕、侧接线片、绝缘带和靶心图案

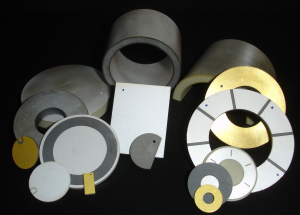

压电电极图案 APC用于压电盘、环和板的标准电极材料是烧银材料。APC提供各种压电电极图案，包括：实心、环绕、侧接线片、绝缘带和靶心图案。 APC可以应用客户特定的图案或替代电极材料（镍、金等）。根据要求，APC将抛光客户压电陶瓷的电极。实心图案固体电极图案是应用于美国Piezo制造的压电陶瓷的最常见或“标准”的电极图案。APC的固体电极图案使用丝网工艺应用于陶瓷的正表面和负表面。然后将整个陶瓷极化，使其具有压电特性。固体电极图案是要制造的最具成本效益的图案，因此为最终客户带来了较便宜的压电陶瓷。环绕应用于压电陶瓷的另一种常见电极图案是环绕电极图案。这种模式有时被称为“WFB”或“带反馈”。环绕电极图案通常应用于“较薄”的压电陶瓷，其中厚度为2.00毫米或更小。电极图案上的非电极带必须与部件的厚度一样宽，这使得该图案不适用于电极表面积非常小的部件的非常厚的部件。由于环绕式电极图案的位置和尺寸不同，APC通常会要求客户提供所需电极图案的图纸或草图。当客户希望将电导线连接到陶瓷的同一表面时，通常使用环绕电极图案。如果客户希望将陶瓷的相对表面粘合在平坦表面上，这可能是必要的。侧接线片如果陶瓷的厚度相对于电极表面积对于卷绕电极图案来说太大，则可以使用侧接线片电极图案。当不能应用环绕电极图案时，侧抽头电极图案允许与压电陶瓷的正面交替连接。 靶心图案 利用靶心电极图案，对底表面、侧面和顶表面的一部分进行电极化。陶瓷的顶表面具有缩小的电极图案，该图案具有分隔正电极和负电极的绝缘带。靶心上的绝缘带需要和陶瓷一样厚。靶心模式通常用于喷雾器和爆震传感器应用。自定义电极图案 APC能够应用多种客户指定的电极图案。请联系皕赫科仪讨论自定义电极图案选项。
