美国CADDOCK 精密高压电阻 高性能电阻器 USVD系列
Caddock Electronics,Inc.生产精密电阻器和电阻器网络。 Caddock使用独特的电阻薄膜技术和工艺技术为性能要求苛刻的应用创建解决方案。
Caddock产品系列包括250多种型号,包括高压电阻,电流检测电阻,贴片电阻,高频电阻,射频电阻,负载电阻,脉冲电阻和无感功率电阻。 Caddock还提供定制电阻和电阻网络解决方案。

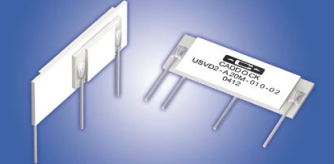

USVD系列

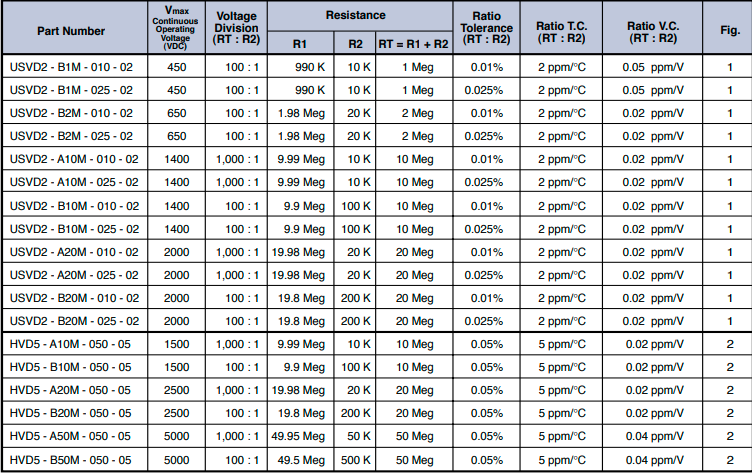

参数信息: 绝对容差:所有电阻为 ±0.10%,在 +23°C ±2°C 下测量。 比率公差(RT : R2):见表。 比率容差在 +23°C ±2°C 下测得,施加于分压器的直流电压为 100 伏。 绝对 TC:USVD2——10 ppm/°C,参考 +25°C,ΔR 在 -40°C 和 +85°C 下测得。 比率温度系数(RT : R2):见表。 比温度系数从 -40°C 到 +85°C。 比率电压系数(RT : R2):见表。 最大比率 V.C. 在 Vmax 的 10% 时测量。 到 Vmax 的 100%。 额定电压:施加到 RT = (R1 + R2) 的最大电压(伏直流)。 见表。 负载寿命稳定性:在 +85°C 下将最大连续工作电压施加到分压器 1000 小时的比率稳定性,比率变化最大 0.02%。 过压:1.5倍额定电压持续5秒,比率变化最大0.02%。 热冲击:Mil-Std-202。 方法 107,条件。 A、除最低温度为-40°C外,比例变化最大为0.02%。 工作温度:-40°C 至 +85°C USVD型超精密分压器在450伏直流电至2000伏直流电范围内具有最高的分压器精度。这些分压器是由两个选定的USF型超精密电阻结合在一起形成的。这些高性能电阻的精确选择,形成分压器,使出色的分压器性能成为可能。比值公差为0.01%,比值TC为2ppm/°C。规格:
绝对公差: ±0.10% 适用于所有电阻, 在+23°C ±2°C 温度下测量. 比例公差 (RT : R2): 见上表. 比例公差在 +23°C ±2°C 温度下测量, 与100伏直流应用于分压器. 绝对TC: USVD2: 10 ppm/°C, HVD5: 30 ppm/°C, referenced to +25°C, ΔR taken at -40°C and +85°C. 比例温度系数(RT : R2): 见上表。比例温度系数 from -40°C to +85°C. 比电压系数(RT : R2): 见上表. 最大Ratio V.C. measured at 10% of Vmax. to 100% of Vmax. 电压额定值: 最大电压 (volts DC) 适用于 RT = (R1 + R2). 见上表. 负载寿命稳定性: 在+85°C下,分压器最大连续工作电压可达1000小时, 比值最大变化0.02%. 超电压: 1.5倍额定电压5秒,比变化最大0.02%. 热冲击: Mil-Std-202, Method 107, Cond. A, 除了最低温度是 -40°C, 比值变化最大0.02%. 操作温度: -40°C to +85°C询价采购美国CADDOCK 精密高压电阻 高性能电阻器 USVD系列
