EOPC SH-20大光圈弹簧驱动式激光快门

SH-20 Large Aperture Spring-Loaded Laser Shutter

EOPC SH-20大光圈弹簧驱动式激光快门特点与优势

集成式回弹弹簧
1英寸（25毫米）光圈，也可选择更大尺寸的。
体积小
低成本
操作简单
高可靠性，长寿命
标准型、定制型及OEM款安全百叶窗
标准刀片或定制刀片
断电时会立即切换到“关闭”状态。
5V、12V、15V或24V直流供电
用于TTL输入指令的简单驱动电路
OEM应用专属优惠价格
符合RoHS标准

EOPC SH-20大光圈弹簧驱动式激光快门产品选项

- B

（盒装）快门被装在黑色的阳极处理过的盒子里。

- L

（长寿命）具有长寿命特性（至少可承受5000万次循环）。所有型号均可选择此功能。

-PI

（位置指示器）快门配有磁性开关（传感器），用于指示快门叶片的状态（开启或关闭）。盒装型号则不具备此功能。

EOPC SH-20大光圈弹簧驱动式激光快门介绍

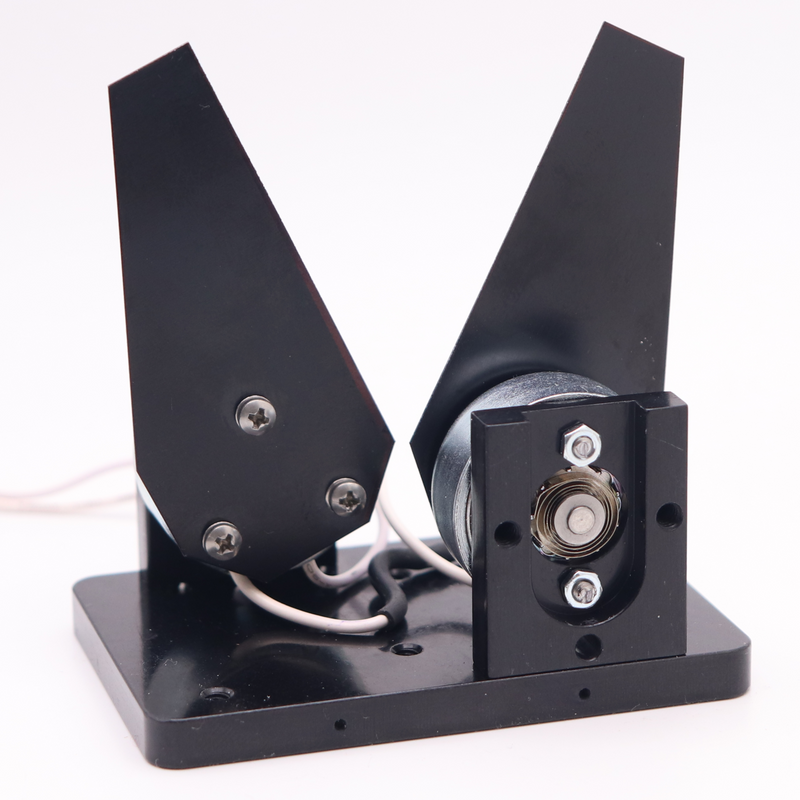

SH-20 由两个 SH-10 激光快门组成，二者基于单个安装座反向移动，以形成大孔径。每个快门由一个安装在旋转电磁铁上的叶片组成。当快门通电时，叶片移动到“ON”位置，为激光束清出通路。当电源关闭时，快门的复位弹簧将叶片移动到“OFF”位置以阻挡激光束。无电流时，快门处于“CLOSE”位置。

标准叶片材料为 0.02 英寸厚阳极氧化铝。为满足激光规格以及 X 射线等其他用途，可使用其他材料和厚度。我们提供标准和定制快门。

标准 SH-20 激光安全快门的规格：

孔径尺寸：1.0 英寸工作电压： 5V 激光安全快门：5V 直流，1400 mA。 12V 激光安全快门：12V 直流，600 mA。 24V 激光安全快门：24V 直流，320 mA。响应时间：15 mSec 复位弹簧扭矩：0.0055 至 0.009 Nm 预期寿命： SH-20：至少 200 万次循环 SH-20-L：至少 5000 万次循环快门尺寸：2.8"宽 x 3.2"长 x 2"深（带外壳：2.8"宽 x 3.4"长 x 2.1"深）快门重量：150 克最高工作温度：75°C

EOPC为 SH-20 激光安全快门提供以下型号（定制和标准）：

SH-20 快门随附安装板，可水平或垂直安装，至少 200 万次循环。 SH-20-L 快门随附安装板，可水平或垂直安装，至少 5000 万次循环。 SH-20-B 快门带外壳，带 1 英寸直径激光通孔，至少 200 万次循环。可选水平或垂直安装。 SH-20-B-L 快门带外壳，带 1 英寸直径激光通孔，至少 5000 万次循环。可选水平或垂直安装。 L= 长寿命：至少 5000 万次循环。 B= 快门带外壳，带 1 英寸直径激光通孔。

损伤阈值 SH-20 快门的标准叶片为 0.02 英寸厚黑色阳极氧化铝，可承受 100 mW/mm²，总功率限制为 2 瓦。我们还提供满足激光规格、不同波长和更高功率激光束的解决方案。我们提供多种适用于激光、X 射线和等离子体的材料和厚度，涵盖从可见光到远红外的应用。请致电讨论您的具体应用。您也可以指明最适合您应用的材料，并提供您自己的反射镜、光栅或其他附件。

SH-20 的标准叶片材料为 0.02 英寸厚黑色阳极氧化铝。 我们还提供以下叶片方案：

裸铝叶片
1mm 厚铝叶片
3mm（1/8 英寸）厚铝叶片
透明阳极氧化叶片
反射叶片，抛光镀镍。您需要用光束收集器吸收反射光束。
钽叶片（推荐用于 X 射线）
镀金叶片。您需要用光束收集器吸收反射光束。

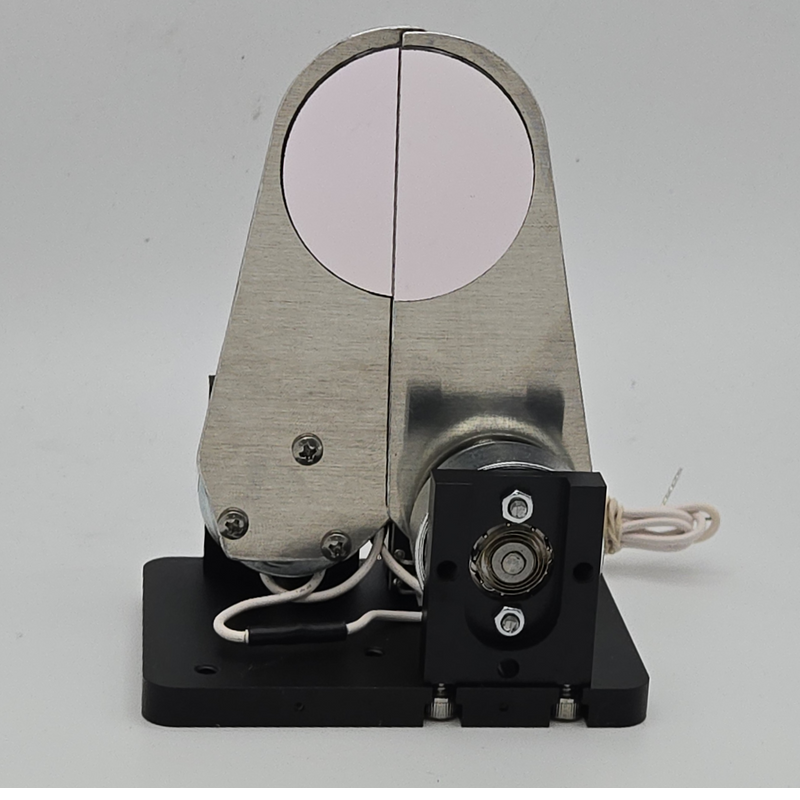

反射镜，增强铝涂层，用环氧树脂粘接到叶片上。您需要用光束收集器吸收反射光束。
反射镜，镀金，用环氧树脂粘接到叶片上。您需要用光束收集器吸收反射光束。
反射镜，镀银，用环氧树脂粘接到叶片上。您需要用光束收集器吸收反射光束。

驱动器和激活激光安全快门的方法

您可以通过施加适当电压来激活激光安全快门：对 SH-20-5 施加 5V，对 SH-20-12 施加 12V 或 15V，对 SH-20-24 施加 24V。如果您选择不使用我们的驱动器，我们会提供原理图，供您自制驱动器。请点击“CAD DRAWINGS”了解详情。订购不带驱动器的快门时，请注明以下工作电压之一：5V、12V 或 15V、或 24V。 DSH-20 驱动器用于操作 SH-20 激光安全快门。DSH-20 驱动器包含一个三位置控制开关。在“OPEN”位置，快门持续打开。在中间位置，快门持续关闭。在“TTL”位置，外部 TTL 信号控制快门。TTL 输入高电平或开路时，快门处于关闭位置。TTL 信号低电平或对地短路时，快门处于打开位置。 以下驱动器型号可使用户通过 TTL 信号控制快门： DSH-20 驱动器可同时驱动两个 SH-10 快门。 DSH-20-110 或 DSH-20-220V，带外壳驱动器 5.3" x 5.3" x 2"，工作线电压为 110Vac 或 220Vac（请指定 DSH-20-110 或 DSH-20-220）。 DSH-20-110-BNC 或 DSH-20-220-BNC，带外壳驱动器 5.3" x 5.3" x 2"，工作线电压为 110Vac 或 220Vac（请指定 DSH-20-110 或 DSH-20-220），带 BNC 连接器（用于 TTL 输入连接）。 DSH-20-110/220，带外壳驱动器 5.3" x 5.3" x 2"，带选择开关，可用于 110Vac 或 220Vac 线电压。 DSH-20-110/220-BNC，带外壳驱动器 5.3" x 5.3" x 2"，带选择开关，可用于 110Vac 或 220Vac 线电压，带 BNC 连接器（用于 TTL 输入连接）。

EOPC为 SH-20 激光安全快门订购信息：

1）关于 SH-20 激光安全快门：工作电压：[SH-20-5、SH-20-12 或 SH-20-24]。不带驱动器订购时，请注明以下工作电压之一：5V、12V 或 15V、或 24V。带外壳：-B，标准 6-32 螺纹安装孔。可选安装孔：M4、M6、8-32 和 1/4-20。预期寿命：标准=200 万次循环，或长寿命 [-L] 至少 5000 万次循环。叶片方案：

标准叶片
裸铝叶片
1mm 厚铝叶片
3mm（1/8 英寸）厚铝叶片
透明阳极氧化叶片
反射叶片，抛光镀镍。
钽叶片
镀金叶片
反射镜，带保护层的增强铝
反射镜，带保护层的镀金
反射镜，带保护层的镀银螺纹安装孔选项：标准 6-32 螺纹孔。可选：M4、M6、8-32、1/4-20。

2）关于激光（光源）信息：光束尺寸 [mm]；光束功率（瓦特）；波长 [nm]

3）关于 DSH-20 驱动器： -DSH-20-110V -DSH-20-220V -DSH-20-110-BNC -DSH-20-220-BNC -DSH-20-110/220 -DSH-20-110/220-BNC 注意：不带驱动器订购时，请选择以下工作电压之一：5V、12V 或 15V、或 24V。

示例：部件号 SH-20-B-L-TANT-1/4-20 搭配 DSH-20-110-BNC。该部件号指定型号 SH-20 激光安全快门，带外壳并带激光通孔，长寿命（至少 5000 万次循环），带钽叶片，带 1/4-20 安装孔以适配光学平台，并带带外壳驱动器 5.3" x 5.3" x 2"，工作线电压 110Vac，带用于 TTL 输入的 BNC 连接器。

示例：部件号 SH-20-PI-B-L-gold plated blades 搭配 DSH-20-110/220-BNC。该部件号指定型号 SH-20 激光安全快门，带位置指示器以确认快门状态（打开或关闭），至少 5000 万次循环。快门带外壳并带激光通孔。叶片镀金。带外壳驱动器 5.3" x 5.3" x 2" 工作线电压为 110Vac 或 220Vac，带用于 TTL 输入的 BNC 连接器。 SH-20
