美国Rayotek Sight Windows 模压光学摄像机/视频玻璃圆罩(低压和高压)-带法兰的

模压光学摄像机/视频玻璃圆罩(低压和高压)-带法兰的

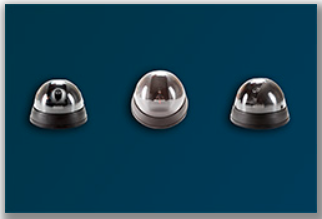

商用PTZ玻璃光学摄像机穹顶

什么是rayotek法兰PTZ相机光学玻璃穹顶? 理想的模制光学摄像机穹顶不仅是透明的;它在光学上是不可见的(不能通过眼睛或相机以任何方式检测到)。在光学术语中，人们会说“波前误差”趋于零。为了降低成本，商业上可用的模制光学圆顶通常设计不良和/或由塑料或低质量的玻璃制成，所有这些都会影响通过其墙壁传输的图像质量。即使是高质量、更昂贵的玻璃圆顶，如果设计不当，信号传输也会受到损害。Rayotek法兰安装模压圆顶由高品质，光学透明硼硅酸盐玻璃制成，采用专有的非接触式成型工艺，以消除模具痕迹。理想的光学摄像机穹顶系统是什么?Rayotek光学摄像机圆顶采用专有的Rayotek法兰安装技术安装到法兰上。Rayotek的圆顶坚固耐用，易于安装在现有系统上，并且通过适当选择法兰光学玻璃圆顶，可以在极端恶劣的环境中承受数千PSI的压力。

定制玻璃光学相机圆顶

法兰模压相机玻璃圆顶的常见光学问题:

整体变形-由玻璃圆顶设计不良，壁厚变化和材料不均匀引起。对于PTZ摄像机系统，失真问题变得更加严重
局部变形和斑点-由模具痕迹，气泡，凹坑，划痕和其他局部缺陷引起
雾状——由微表面磨损、脱玻化和低质量散装物料引起
减少传输-由于大块材料信号衰减，质量差的材料放大
色移和色差-由非中性材料滤色和色散引起
视差误差-由于整体系统设计，包括相机定位
菲涅耳反射(又称菲涅耳损耗)——一种自然的表面效应，可以减少传输并导致多图像和信号损失，但可以通过良好的系统设计和AR涂层来减少和/或消除
安装问题:设计不良的法兰安装系统是危险的，可能会使昂贵的设备处于危险之中。Rayotek拥有经过验证的安全设计，可靠的系统组合。Rayotek法兰玻璃圆顶安装在刚性法兰上，对大多数恶劣环境完全密封。

用更简单的语言来说，圆顶材料可以扭曲和改变图像或通过它的光线的颜色。摄像机顶盖和顶盖材料的质量越好，对图像或通过它的光的影响就越小。Rayotek工程可以与您合作，为您的法兰玻璃圆顶要求确定最佳解决方案。 在设计凸缘模压光学玻璃圆顶时需要考虑的重要长期可靠性问题:

辐射(光)退化-暴露在阳光和强烈的光照下，随着时间的推移会导致发黄和日晒，降低穹顶材料的清晰度和颜色中性。不仅许多塑料会变黄，一些便宜的玻璃在强光照射下会变暗，尤其是在紫外线照射下。
热失效和退化-塑料圆顶将脆化，松散的强度和光学清晰度随着时间的推移，当暴露在过热。如果选择了错误的玻璃材料，玻璃圆顶在受到热冲击时可能会破裂，有时甚至会爆炸。不仅像熔炉系统、焊接站和激光系统这样明显的环境存在风险，像沙漠中的停机坪或航空母舰甲板这样看似普通的环境也会变得非常热，冷软管的水会导致一些玻璃失效。
机械应力-冲击，爆炸，磨损和其他环境危害会损害相机圆顶的光学和机械性能。一些玻璃材料比其他材料更坚固，例如Rayotek硼硅酸盐玻璃，另外一些玻璃材料可以加强(见下文)。
法兰密封失效-安装的玻璃圆顶只有在密封到法兰时才牢固。同样重要的是外壳和玻璃圆顶之间密封的可靠性和耐用性。Rayotek花费了超过25年的研究，工程和详尽的测试，开发法兰圆顶安装系统。

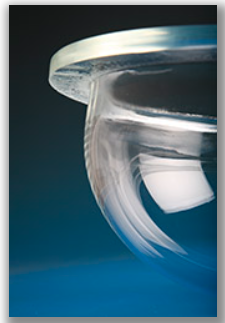

加长高度深海光学摄像机穹顶

上述质量和可靠性问题的一些解决方案简单且成本相对较低，其他解决方案则不那么简单，因此成本更高。重要的是，设计人员了解应用程序的最低要求，以及成像和图像处理设备的局限性。例如，没有理由为用于倒车或监测液位的低成本摄像系统购买高端摄像罩。另一方面，用于高分辨率监视的无人机或无人机的摄像机圆顶可能需要仔细考虑和优化上述所有项目。

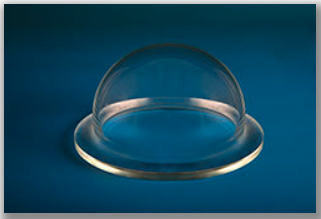

深海光学摄像机穹顶的集成结构法兰

如何为您的应用选择最好的PTZ玻璃圆顶？ Rayotek工程建议使用以下关键点:

充分了解应用程序的需求，以避免过度使用;过度杀伤通常是“成本过高”的同义词。
确定实际成像系统的性能限制是什么。确保穹顶不会干扰成像系统的性能是明智的，但除此之外，再一次，过度杀伤=成本过高。
制造方法对穹顶的光学、机械性能和制造成本有很大的影响。
传统上，地面和抛光的圆顶形状更精确，制作时间更长，成本也更高。
模压玻璃圆顶可以压模或从平板玻璃(浮法玻璃)跌落。
压制成型的圆顶往往有很多模具痕迹和变形，这对于照明等非光学应用来说是很好的。
坍落成型玻璃圆顶，特别是采用非接触式Rayotek成型工艺制成的圆顶，实际上比最好的地面和抛光圆顶具有更好的表面质量，并且成本显着降低。在大多数情况下，坍落型光学玻璃圆顶的精度略有降低，仍然远远超过商业和许多高科技光学圆顶的应用。
材料的选择对玻璃穹顶的光学性能和耐久性有很大的影响。
塑料是制造光学圆顶成本最低的材料，但随着时间的推移，塑料会降解和划伤，尤其是在受热、磨损、强光或简单清洁的情况下。
坍落型玻璃圆顶通常由与地面和抛光圆顶相同类型的优质玻璃制成。坍落工艺的一大优点是坍落成型玻璃圆顶可以由现成的，成本相对较低的“浮法”型玻璃制成，如钠石灰，硼硅酸盐或“大猩猩®”型平板玻璃。
Rayotek使用手工挑选的浮式玻璃，表面原始，不需要预先研磨和抛光的起跳片。在需要BK7等零色玻璃或更奇特的滤光玻璃的情况下，可以将板材研磨和抛光，然后折叠。塌缩玻璃圆顶的最终壁厚很难控制，但在大多数情况下，壁厚不会影响光学玻璃圆顶的光学性能。
选择最好的法兰材料，并将密封过程留给Rayotek。制造法兰和密封件的材料有很多种。不同的材料适用于不同的应用。温度、压力、化学、质量和辐射都是决定最佳法兰密封系统的重要因素。如上所述，过度杀伤=成本。

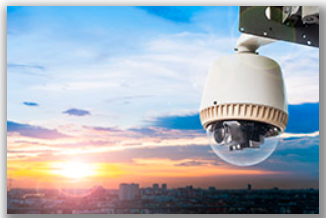

防刮擦和冲击玻璃安全摄像头圆顶

如何强化玻璃: 通常，光学圆顶暴露在机械上具有挑战性的条件下，这有利于加强玻璃。有些玻璃材料很容易加固。可以使用传统的热回火方法(“钢化玻璃”)，但会给圆顶带来一些变形，因为圆顶必须加热到接近软化点，导致圆顶壁翘曲和扭曲。光学穹顶强化的理想方法是化学强化。化学强化只能在碱石灰玻璃上进行，或者更好的是，专门为化学强化设计的玻璃，如康宁的Gorilla®玻璃，AGC的Dragontrail®玻璃和Schott的Xensation®玻璃。这些独特的眼镜使现代手机和记事本的屏幕如此耐用和抗刮伤。所有这些都是关于强化玻璃的方法;加强玻璃的最好方法是适当地安装它。Rayotek Sight Windows比任何其他公司都更了解如何。
