Pada SuperPlate超级板散热器

SuperPlate：管理具有高集中功率的复杂电子系统的有效方法。水冷越来越成为消耗上一代功率（IGBT）模块高功率的解决方案：Pada拥有超过10年的经验。SuperPlate可以用铜管、不锈钢管或钻孔制造：请联系我们，共同寻找适合您需求的解决方案。我们的强制水冷系统SuperPlate允许以高效且经济的方式管理具有集中功率的复杂电子系统。在我们的SuperPlate的优势中，最显著的一个是可以将发电区域（通常很窄）与耗散区域分开。此外，该系统允许避免由于振动引起的噪声和问题。SuperPlate可以很容易地组装在由以下部件组成的典型冷却系统中：一个泵、一个膨胀箱、一个换热器

带管板技术
具有通孔技术的板材
采用铣削通道技术的板材

带管板技术可以使用由以下材料制成的管来实现：

铜
不锈钢

145x25/280mm with copper tubes (D=10mm).Cooling medium = 100% Water

总功率损耗Pd=1500 W
T amb.=30°C
水流量：Q=9 L/min
Tw=20°C
冷板上的最高温度：Ts=40°C

145x25/280mm with copper tubes (D=10mm). Cooling medium = 100% Water.

总功率损耗Pd=1000 W
T amb.=35°C
水流量：Q=6 L/min
Tw=40°C
冷板上的最高温度：Ts=66°C

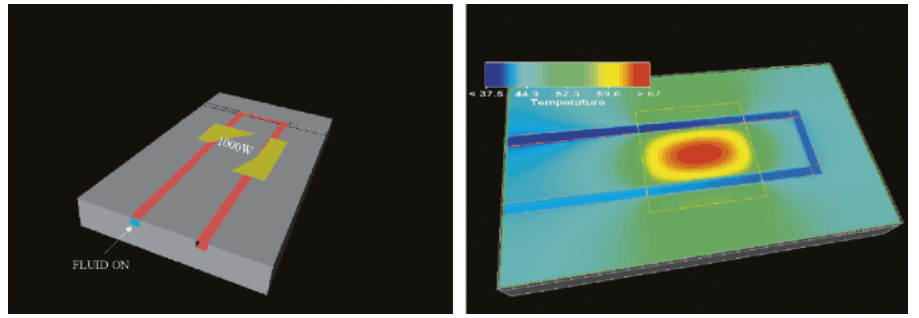

热分析

铜管/不锈钢管技术包括：一块板，通常是铝制的。一个管道系统，配有铜管或不锈钢管，适当弯曲并配备连接器。水冷板的实现过程包括以下步骤：铝板上凹槽的铣削；铜管/不锈钢弯管；卡套管插入（压入）板的专用凹槽中；特殊树脂应用，以消除可能的热/机械不连续性；树脂硬化；最终板材表面铣削（铝和管材）。 SuperPlate通常与水（如有必要，可添加乙二醇）一起用作冷却液。该系统通常在10巴的压力下进行测试。对带有孔的部件的所有轴承表面进行适当的铣削，以获得理想的平面度（0.01/150 mm）和粗糙度值（Ra=1.2μm）。除了已经描述的铜管或钢管技术外，我们还开发了冷却介质流经深孔的SuperPlate。散热器完全由铝制成，冷却水流经板上钻孔组成的回路。如果可以采用这项技术，我们建议安装一个机械过滤装置，以保护移动部件免受钻孔过程中可能残留的毛刺造成的损坏。如果在板上安装有欠电压部件，则必须使用通孔技术。使用该技术，水冷板的两侧将具有等效的热特性。除了我们的铜管和钢管技术之外，我们还开发了一种水冷板，流体在通道内、板内流动。水冷板完全由铝制成，流体在回路通道内流动，通过挤压工艺生产。当需要大量生产时，以及当直接安装在板上的电子元件带电时，这种技术尤其适用。使用这种技术的另一个优点是在板的两侧获得相同的热配置。 superplate by pada
