MCALLISTER中空轴旋转平台 三轴旋转平台 MB1500 MB2000 MB3000 旋转工作台 重型旋转平台 高精度中空轴旋转平台

MCALLISTER中空轴旋转平台 三轴旋转平台 MB1500 MB2000 MB3000 旋转工作台 重型旋转平台 高精度中空轴旋转平台

MCALLISTER中空轴旋转平台 MCALLISTER中空轴旋转平台是当今市场上性价比最高的。在功能、质量、可能的配置和成本方面，MCALLISTER中空轴旋转平台树立了标准。

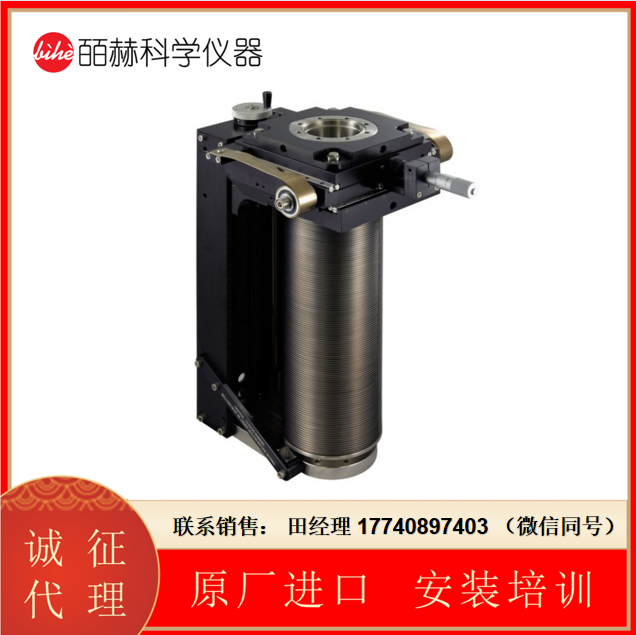

MCALLISTER中空轴旋转平台： 顶部法兰倾斜-可调整±2°。 X轴千分尺可以安装在机械手的左侧或右侧 波纹管透明内径2.87英寸（73毫米） 紧凑、坚固的设计，全Z轴框架提供了额外的刚性，允许行程超过36英寸（900毫米）。 可调节的交叉滚柱轴承，具有额外的刚性。 XY行程±0.5英寸（12.5毫米）或±1.0英寸（25毫米）圆形图案 Z轴行程4英寸-36英寸（100-900毫米）。 标准分辨率＞0.0005英寸（12.5µ） 大微米可选，分辨率可达>0.0001英寸（2.5µ） 15分钟内将现场转换为步进电机。 顶部法兰可以有螺纹或无螺纹，以适应您的设备。 底座法兰4.5英寸（CF63）符合标准。 可选底座法兰6英寸、8英寸或10英寸汇流。 图纸和CAD模型可用

XY行程±1.0英寸（±25毫米）圆形图案 顶部（移动）法兰4.5英寸（CF63）螺纹5/16-24或M8（您的选择） 底座法兰4.5英寸（CF63）间隙孔，标准 小微米（标准）–0.0005英寸（12.5µ）分辨率大微米–（可选）–0.0001英寸（2.5µ）分辨率 MCALLISTER中空轴旋转平台MB1500系列型号：

Model	Z Travel	Compressed	Clear ID
MB1504	4″ (100)	6.8″ (173)	2.87″ (73)
MB1506	6″ (150)	7.1″ (180)	2.87″ (73)
MB1508	8″ (200)	7.4″ (188)	2.87″ (73)
MB1510	10″ (250)	7.7″ (196)	2.87″ (73)
MB1512	12″ (300)	8.0″ (203)	2.87″ (73)
MB1516	16″ (400)	8.6″ (218)	2.87″ (73)
MB1520	20″ (500)	9.2″ (234)	2.87″ (73)
MB1524	24″ (600)	9.8″ (249)	2.87″ (73)

  尺寸单位为英寸（毫米） XY行程±0.5英寸（±12.5毫米）圆形图案 顶部（移动）法兰4.5英寸（CF63）螺纹5/16-24或M8（您的选择） 底座法兰4.5英寸（CF63）间隙孔，标准 小微米（标准）-0.0005英寸（12.5µ）分辨率 大微米–（可选）–0.0001英寸（2.5µ）分辨率

Model	Z Travel	Compressed	Clear ID
MB1504-1/2	4″ (100)	6.1″ (155)	2.87″ (73)
MB1506-1/2	6″ (150)	6.4″ (160)	2.87″ (73)
MB1508-1/2	8″ (200)	6.7″ (170)	2.87″ (73)
MB1510-1/2	10″ (250)	7.0″ (178)	2.87″ (73)
MB1512-1/2	12″ (300)	7.3″ (185)	2.87″ (73)
MB1516-1/2	16″ (400)	7.9″ (200)	2.87″ (73)
MB1520-1/2	20″ (500)	8.5″ (215)	2.87″ (73)
MB1524-1/2	24″ (600)	9.1″ (231)	2.87″ (73)
