爱尔兰InnaLabs® Ltd 加速度计惯性传感器 CVG A系列陀螺仪

CVG系列陀螺仪

InnaLabs®CVG系列陀螺仪传感器是现代化计划和新发展的首选。机械陀螺仪，如动态调谐陀螺仪(DTG)通常提供良好的性能，但不能与固态技术，如nnalabse科里奥利振动陀螺仪(CVG)相比，在可靠性和鲁棒性方面，特别是在次冲击和振动时。大量的部件和使用轴承来支持旋转质量的平均故障前时间(MTBF)比lnnaLabs@ CVG陀螺仪少一个数量级。 CVG陀螺仪在各种紧凑，坚固的外形因素中提供战术级性能。这些陀螺仪在偏置稳定性，比例因子和环形随机行走方面具有卓越的性能，具有最高的MTBF(500,000小时)和卓越的熵，inna_abse陀螺仪是平台稳定，pan和tlt系统，电气系统等的理想解决方案。

技术

InnaLabs®CVG使用专有的科里奥利陀螺仪原理进行操作。传感元件的设计是基于使用带有压电元件的圆柱形金属谐振器来驱动和检测振动运动。“固态”结构非常坚固，可靠，可以承受高水平的冲击和振动，而不会对性能产生任何有害影响。压电元件的高增益提供了同类中最佳的噪声性能。控制电子设备在闭环中运行，提供高系统带宽，这在高动态环境中运行是必不可少的。这些设计特点的结合使InnaLabs®能够生产出极具竞争力的战术和工业级性能陀螺仪。这些提供极低的噪声和角随机漫步，同时具有良好的稳定性和高带宽，所有这些都以具有竞争力的价格和高可用性。凭借超过500,000小时的市场领先MTBF，整个寿命系统成本也降低了，使InnaLabs®CVG系列陀螺仪传感器成为现代化计划和复杂陆地，海洋和空中系统新发展的首选。 陀螺仪 InnaLabs®CVG系列陀螺仪传感器是现代化计划和新发展的首选。

A系列陀螺仪

战术级别的最佳表现

3轴陀螺仪

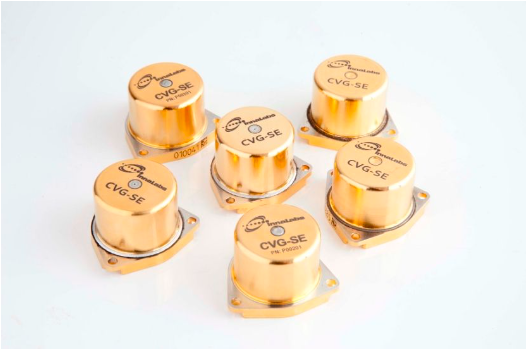

A系列是一个3轴CVG陀螺仪与数字输出，它允许用户使三个正交速率旋转(滚转，俯仰和偏航)的精确测量。它适用于许多需要战术性能的应用，非常低的噪音，高MTBF在紧凑的设计中加上低功耗。 操作原理 固态Coriolis振动陀螺仪是基于驻波在一个被称为谐振器的物理物体中的控制，谐振器被封装在一个保护外壳中。包含谐振器的保护外壳称为敏感元件(SE)，在所有InnaLabs®CVG陀螺仪中，每个轴有一个这样的SE。 主要特征

极低的输出噪声
非常高的平均无故障工作时间
大频宽
耐用性
数字接口

技术规范 其他产品规格，轮廓图和框图，以及测试数据可根据要求提供。

尺寸	参数	数值
	GI-CVG-A23XXD
	性能
	输入速率测量装置	+/- 160°/s
	运行偏差	0.1°/hr (1 σ)
	ARW	0.01 °/√hr typical
	频带宽度	-(-3dB) > 300Hz
	电子接口
	启动时间	1 sec
	输出信号格式	RS422 Asynchronous
	内置自测试	有
	输出信号更新率	2KHz
	输出信号波特率	1 MBaud
	物理规格
	电源	28V
	接插件(13 pins)	MIL-DTL-38999 Series III
	功耗	≤ 6W
	MTBF (per MIL-HDBK-217-F)	> 500,000hr
	重量	≤ 1.3kg
	封装	107mm x 107mm x 68 mm
