Mechano Transformer MTA系列压电致动器

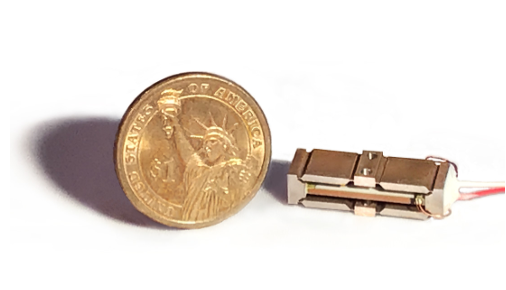

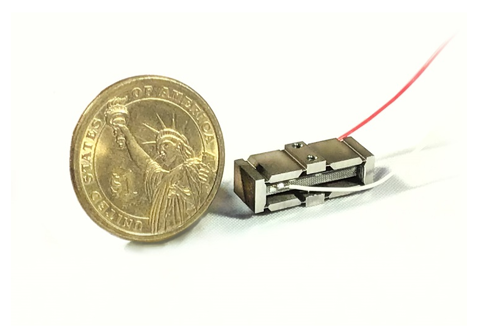

Mechano Transformer MTA系列压电致动器 https://www.mechano-transformer.com/video/MTD.mp4 Mechano Transformer MTA系列压电致动器是一款紧凑型压电致动器，可产生大的输出冲程，比多层堆叠压电致动器的冲程大10倍及以上。MTA系列压电致动器由行程放大/放大结构和多层堆叠压电致动器组成。利用行程放大结构，行程被放大以克服多层堆叠压电致动器的限制。MTA系列压电致动器设计扁平紧凑，因此空间利用效率高。与多层堆叠压电致动器的原始输出行程相比，输出行程在方向上被转换为90度。当向MTA系列压电致动器施加电压时，它会收缩，如图2所示。 MTA系列压电致动器主要特点： 大输出冲程平整紧凑。压电致动器的输出行程在方向上被转换为90度 MTA系列压电致动器在施加电压时收缩，如图2所示输出行程方向与MechanaTrans®DD系列相反 MTA系列压电致动器工作原理： 机械螺纹孔制作在MTA系列压电致动器的两侧。红色和黑色（白色）的引线连接在压电致动器上。图1显示了驱动器和压电致动器之间的连接示例。根据驾驶条件，可能需要介于两者之间的阻力。当向压电致动器施加电压时，MTA系列压电致动器收缩，如图2所示。 图1压电执行器系统 Fig.2 MechanaTrans®D系列的工作原理 MTA系列压电致动器主要型号：

型号	尺寸W×D×H	位移[μm]	阻塞力 [N]	刚性[N/μm]	共振频率 [Hz]	电容[μF]
MTD03S50F3	15×3×5	50	3	0.06	2000	0.03
MTD08S250F27	22×8×8	250	27	0.11	790	0.85
MTD08S270F25	22×8×8	270	25	0.09	650	0.85
MTD08S300F25	26×8×8	300	25	0.08	500	0.85
MTD16S750F90	52×16×16	750	90	0.12	290	8.5
MTD16S750F120	52×16×16	750	120	0.16	320	11.5
MTD16S800F90	52×16×16	800	90	0.11	280	3.2
MTD16S830F100	52×16×16	830	100	0.12	290	11.5
MTD20S160F920	21.1×37×90	160	920	5.75	850	25
