TV系列PTFE弹簧蓄能密封圈（SES）

T-Lon®的SES™TV系列在恶劣的工作条件下普遍适用。U型杯密封设计由聚四氟乙烯和其他聚合物合金，并采用耐腐蚀的V形悬臂梁弹簧进行机械激励。弹簧保持恒定的活压缩负载，并进一步受到系统压力的激励。TV系列有标准版和定制版杆，活塞和端面密封设计，以满足您的特定应用要求。

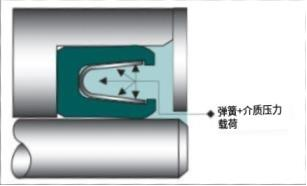

常态下的TV系列密封件密封压缩后的TV系列密封件

操作性能

低温高达+600ºF
真空至10,000 psi
化学惰性
低摩擦
无限保质期
干运转能力

设计

动态和静态杆和活塞密封
旋转和振荡轴密封
内部和外部压力面密封
刮水器/刮板唇密封

规格尺寸

1/16 " - 3/8 "径向截面
0.125 " - 36 "直径
英寸，Mil规格和航空航天标准
公制，欧洲和日本标准

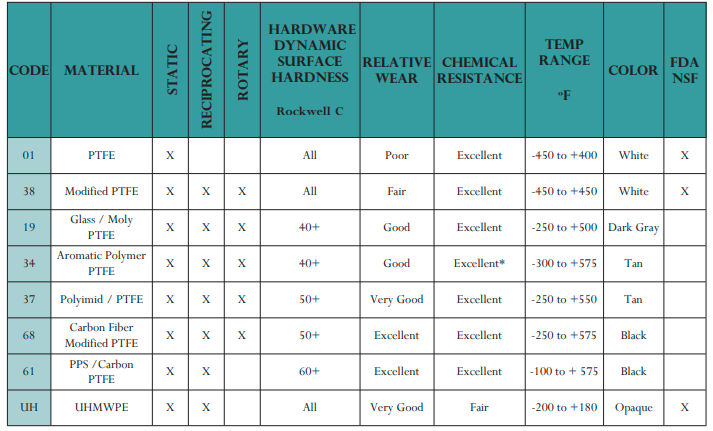

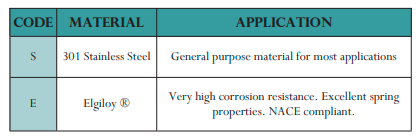

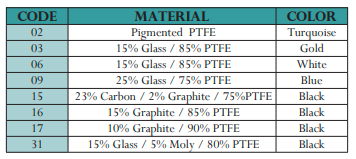

密封件选择指南

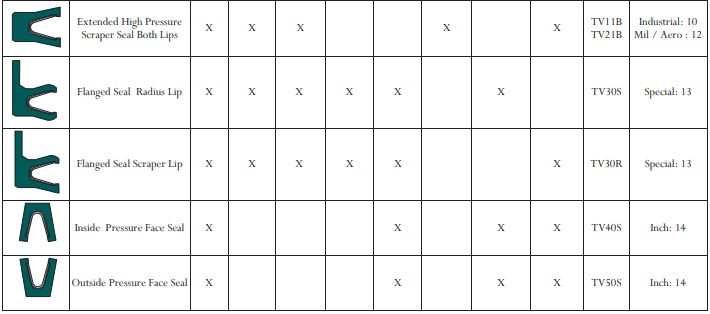

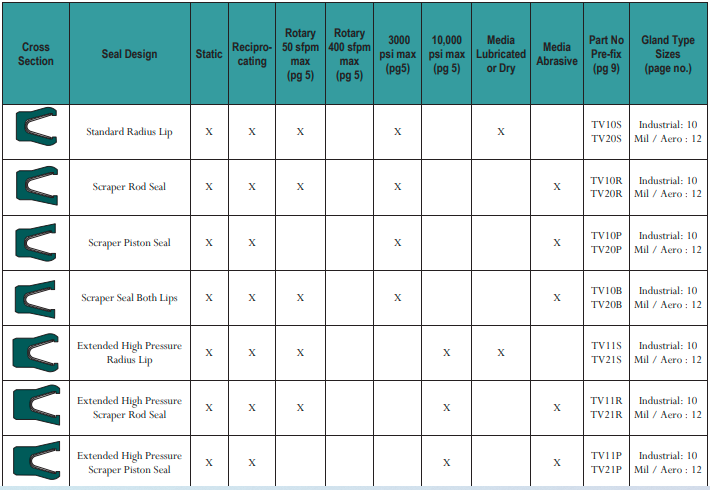

下面的表格旨在帮助您为应用程序选择正确的密封配置。使用顶部栏来确定适用于您的应用程序的操作条件，然后沿着图表向下查看符合标准的密封件(标记为X)。由于几个密封件可能属于一个或多个类别，因此寻找满足最广泛参数范围的设计对您的特定应用程序最重要。

注意:本页上的图表仅作为密封件选择过程的“指南”。应用程序包含许多可能影响密封件性能的变量。在所有可能的条件下，用户需要在其特定应用中对密封进行测试，以确定任何密封的最终适用性。

密封/唇形设计

半径唇

半径唇用于径向杆和活塞密封，在润滑或干燥的操作条件下，没有磨料存在。圆唇允许润滑或PTFE颗粒下的密封唇，以延长寿命。与倒角或刮板唇设计相比，它在处理和安装过程中也不易受到损坏。

刮板唇

刮板唇设计用于磨蚀介质环境。尖角边缘防止介质在密封唇和动态表面之间倒伏，增加密封和硬件寿命。刮板唇通常用于动态表面侧，但也可用于内径和外径唇。也建议用于“阶梯切割”沟槽设计，以将密封锁定在沟槽中。

加长高压设计

加长长度密封设计适用于压力超过3000 psi和高达10,000 psi的环境。它们也用于存在过大间隙的地方。密封背面增加的材料厚度作为内置的备份环，有助于防止由于挤压而导致的密封失效。挤压(见下图)最常发生在高压、高温和密封后的大间隙的情况下。半径和刮板唇的扩展密封设计是为了适用于扩展的密封套。

法兰密封设计旋转/活塞式和低温应用

旋转：

在旋转应用中，密封件必须在压盖内保持静止，不能随轴旋转。标准TV系列密封件适用于低于50 sfpm(每分钟表面英尺)的缓慢旋转运动，但可以在压盖中以更高的速度旋转。为了防止密封旋转，必须将密封机械锁定在压盖内。这种密封设计外径上的法兰被保持板挤压，起到防旋转装置的作用。在100psi压力下，法兰密封的速度可达400sfpm。决定因素是PV或压力(psi) x速度(sfpm)。根据所有操作参数，TV系列密封件的PV额定值约为40,000。要确定最大压力，将40,000除以sfpm。随着速度的增加，压力必然减小，反之亦然。记住要考虑密封的最大额定转速和压力限制。其他因素包括密封材料、介质、温度和动态表面硬度对密封和轴的寿命也有影响。

活塞式：

法兰密封也用于活塞式应用。法兰保持密封锁定到位，防止密封在槽内的轴向运动。法兰也起到二次密封的作用，防止任何泄漏通过外径密封唇。

低温：

像液氧这样的低温应用会导致密封件收缩外径拉扯外径密封唇造成泄漏。当法兰密封锁定在压盖中时，它有助于防止密封唇收缩，并提供二次密封。

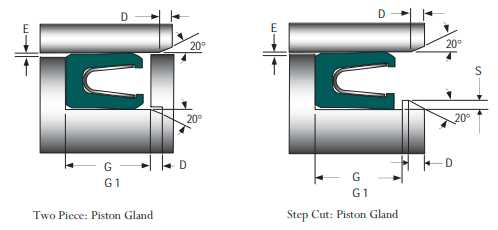

压盖的设计

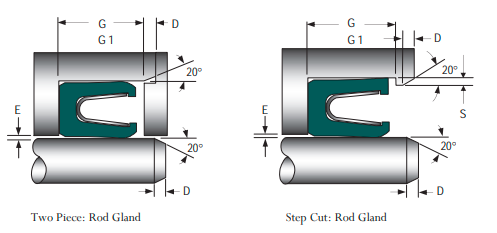

两片式压盖

弹簧蓄能密封件通常需要两件式压盖设计，以确保在安装过程中不会损坏。由于密封件是由更硬的聚合物制成的，所以它不像O形环那样容易拉伸或压缩。有一些直径和横截面的组合可以使密封件安装在一个阀盖内而不会产生任何不利影响。

台阶式压盖

另一种选择是“台阶式”压盖，在这种压盖上，一体式槽的前部被切割下来，以方便安装。在大多数应用中，保持步骤足以保持密封。密封必须从后(关闭)侧进入凹槽，打开侧面对压力和保持步骤。这种类型凹槽的密封件一定不要先安装密封，因为没有支撑来支撑它。

表面光洁度

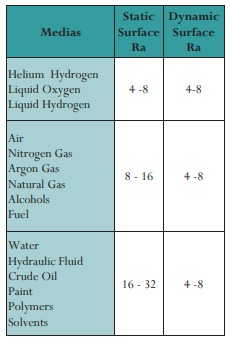

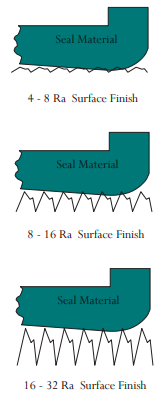

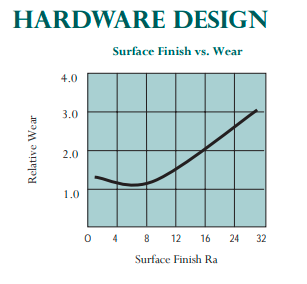

五金件的表面光洁度对密封的成功至关重要，特别是在动态表面上。在动态应用中，表面处理过于粗糙会导致密封泄漏和过度磨损。与弹性体橡胶接触密封件不同，聚四氟乙烯密封件不需要表面缺陷来保持润滑，并且可以在有或没有润滑的非常光滑的表面上运行。 PTFE树脂制造商多年来的测试表明，动态PTFE密封件的最佳表面光洁度在4 - 8之间。根据介质的不同，静态密封的光洁度可高达32ra。像氦这样的轻气体比像液压油这样的粘性液体需要更好的处理。更多信息请参考下面的图表。
