美国Key High Vacuum Products-Butterfly Valves-QBV系列蝶阀

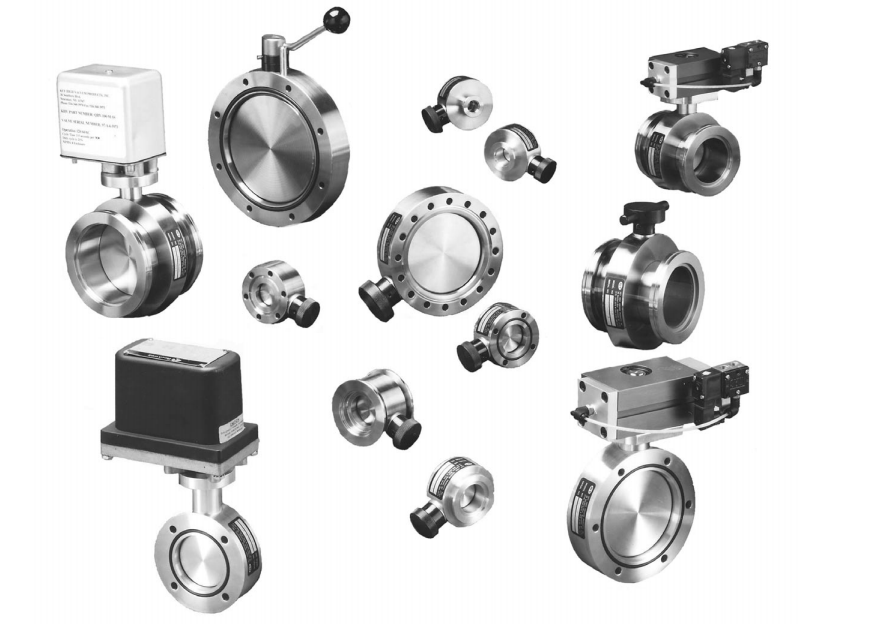

Butterfly Valves- QBV系列蝶阀

KEY HIGH VACUUM PRODUCTS, INC.的OBV系列蝶阀经过设计和制造，以提供可靠的性能、多功能性和经济效益。这些阀门采用了窄小的紧凑直通设计，内部表面积最小化，以最大化可用的抽气速度。KEY HIGH OBV系列蝶阀可以快速实现90°的四分之一转动，从完全开放到关闭位置，阀体采用304L不锈钢或6061T6铝制成（取决于客户选择），以提供耐腐蚀性和低排气速率。 KEY HIGH OBV系列阀门具有四种不同的法兰接口样式：螺栓、MET-SEAL、ISO-NW和ISO-MF。我们广泛的法兰接口样式允许用户选择其特定需求的精确法兰系统，并通过消除适配器法兰来节省昂贵的封装空间。这些法兰系统的好处是快速、方便的系统组装/拆卸和出色的灵活性。OBV系列蝶阀非常适用于泵、腔体、粗抽气线和排气线的隔离。阀门可以安装在任何位置，但是正确或首选的方法是将OBV阀门的锥形窄侧安装朝向真空泵。在这种安排下，泵将蝴蝶阀拖入锥形的较窄侧，而阀门处于关闭位置时实现更好的密封。 KEY HIGH提供OBV系列阀门的三种不同的操作方式：手动、电气气动和电动操作。所有OBV阀都具有小型的物理“足迹”，由于其直通设计而是高传导关断阀，并且与闸阀相比具有显着的成本优势，以及更小的物理占地面积。 KEY HIGH OBV系列阀门已获得世界上一些最大的半导体设备制造商和集成电路制造商的认可。在本目录中，手动操作阀的新选项是锁定手柄。在排气线上，一旦设置在正确位置，锁定手柄将有助于消除节流阀的过冲/欠冲问题。 KEY HIGH OBV系列阀门包括以下标准特点：所有小截面VitonR密封，开启时可加热至150°C，双VitonR轴密封，3/4英寸到6英寸孔径，可安装在任何位置或流向，每个阀门在发货前经过3 x 10-9 torr的氦泄漏测试。

分类：

手动、电动和电动气动ISO螺栓接口手动、电动和电动ISO螺栓接口尺寸手动、电动和电动气动ISO-MF 手动、电动和电动气动ISO-MF接口尺寸手动、电动和电动气动ISO-KF接口手动、电动和电动气动ISO-KF接口管线图手动、电动气动和电动仪表-海豹突击队手动、电动气动和电动计量海豹突击队接口尺寸栓接手动和电动栓接螺栓手动和电动线路图螺栓电动气动和配套法兰组件栓接电动气动和配套法兰组件线路图手动不锈钢球阀
