PRECISION ACOUSTICS,PA,Apltile SF5048,单层吸声瓷砖

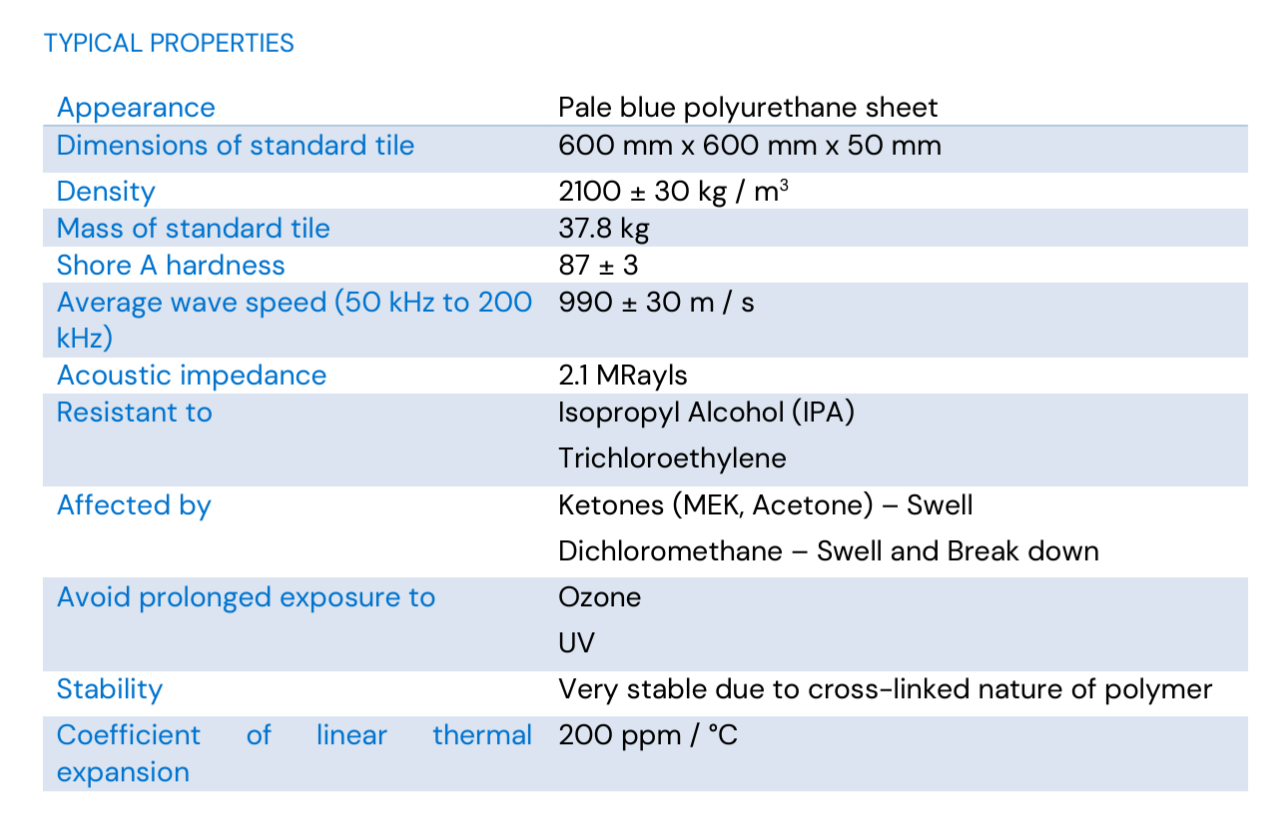

PRECISION ACOUSTICS,PA,Apltile SF5048,单层吸声瓷砖 Apltile SF5048是一种结构化表面的单层吸声瓷砖，由NPL设计。概述 NPL技术应用适用于低频超声测试槽的结构吸声衬里其性能在20 kHz至200 kHz的频率范围内进行了优化，适用于大型应用，如超声测试槽衬里。主要特点基于聚氨酯橡胶材料单层结构化表面以减少声波反射瓷砖厚度：50 mm 瓷砖尺寸：600 mm x 600 mm 密度为2.1 g/ml，+-0.030 每块瓷砖重量35 kg 声学规格插入损耗（IL）这限制或影响了低频性能，因为IL随频率降低。在100 kHz时，该材料50 mm厚的单次穿透插入损耗为50 dB，这意味着双次穿透（波经过瓷砖、反射于槽壁并再次出射）为100 dB。插入损耗随频率增加的速度如下：20 kHz：15 dB单次穿透；100 kHz：50 dB单次穿透；200 kHz：80 dB单次穿透。回声减少（ER）这限制或影响了槽壁衬里的性能。在200 kHz以下，ER优于-30 dB。 Apltile SF5048，是一种单层结构化表面的吸声瓷砖，旨在满足20 kHz至200 kHz频率范围内应用的要求。它是一种微泡填充的预制聚氨酯瓷砖，具有高水平的回声减少和插入损耗。这种材料的组合特性使其可以用于以下领域：

作为超声测量槽的消声衬里的高性能解决方案。
用于解耦和隔离超声波的声学挡板。

Apltile SF5048是低频吸声瓷砖系列的一部分，为频率低于200 kHz的应用提供了优化的高性能材料。在该范围内，Apltile SF5048具有最佳的回声减少效果，并且在50 kHz以上提供良好的插入损耗。该系列其他瓷砖在50 kHz以下的插入损耗略优于其。

插入损耗（IL）定义为 IL = −20 log10(Pt / Pi)，其中Pt为通过样本传输的声压幅度，Pi为施加在样本上的声压幅度。由于Apltile SF5048的感兴趣频率范围，IL已在以下实验配置中进行了表征：

在20 kHz至200 kHz范围内，作为未支撑的瓷砖，如图1所示。
在2 kHz至50 kHz范围内，安装在5 mm厚的钢支撑板上，如图2所示。

这些IL测量的动态范围约为60 dB，不能保证超过此值的数据准确性。 Apltile SF5048的插入损耗（IL）数据由伦敦国家物理实验室提供。Apltile SF5048经过了广泛的校准，关于其在温度和静水压力变化条件下性能变化的进一步数据可根据客户请求从Precision Acoustics Ltd获取。

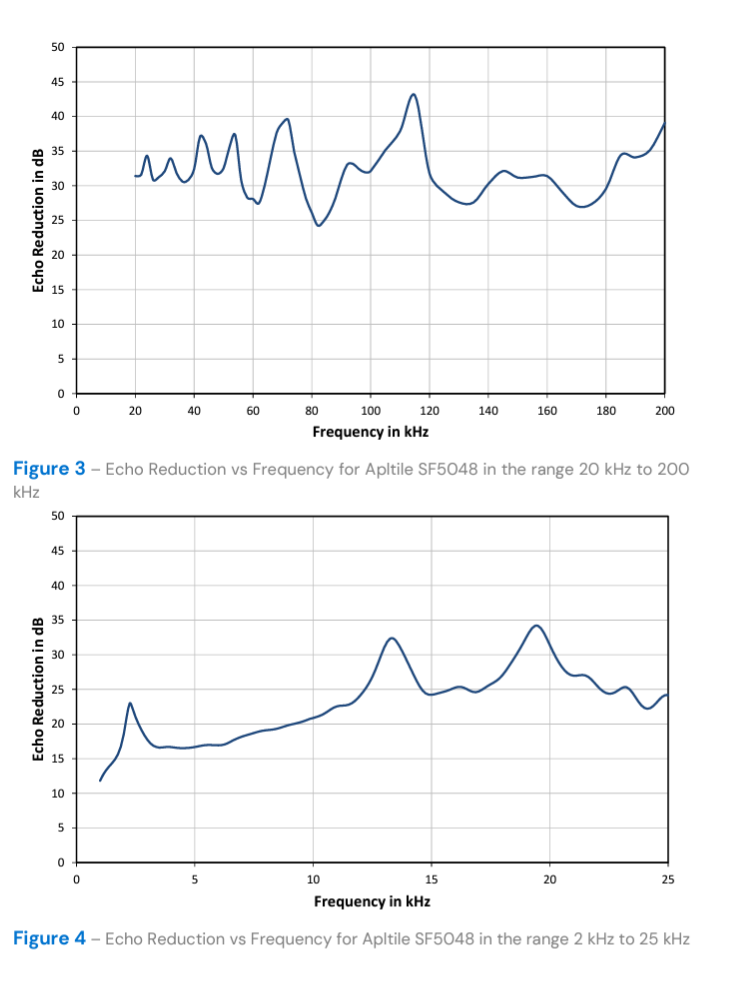

回声减少（ER）定义为ER = −20 log10(Pr / Pi)，其中Pr是从样本反射的声压幅度，Pi是作用于样本的声压幅度。由于Apltile SF5048感兴趣的频率范围，ER已在以下实验配置中进行了表征：1. 作为未支撑的瓦片在20 kHz至200 kHz范围内，如图3所示。2. 安装在5 mm钢支撑板上，在2 kHz至25 kHz范围内，如图4所示。这些ER测量的动态范围约为60 dB，不能保证高于此值的数值。关于Apltile SF5048的ER数据由伦敦国家物理实验室提供。Apltile SF5048经过了广泛的校准，关于其在温度和静水压力变化条件下性能变化的进一步数据可根据客户请求从Precision Acoustics Ltd获取。
