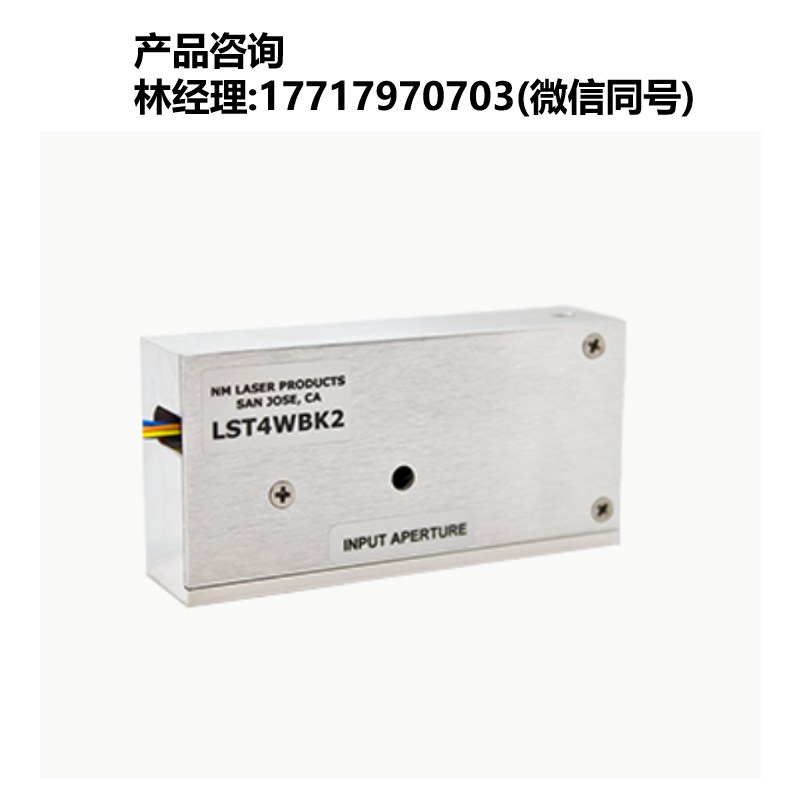

LST4WBK2 激光快门

产品概述

LST4WBK2 激光快门（Laser Shutter）是 NM Laser 出品的一款用于激光安全联锁和加工应用的光学快门装置。该型号基于 24 VDC 电路驱动的磁力系统，内置逻辑位置传感器，可输出开/关状态逻辑信号。支持金属镜面和介质镜面两种光学元件，在介质镜面配置下的最大光功率承载能力可达 50 W。产品采用低放气材料制造，适用于 OEM 安全、高重频 DPSS 激光器、薄型工作区和小型封装等应用场景。

产品特点

光功率处理能力: 最高 50 W
通光孔径: 4 mm
开关速度: 10 ms
内置逻辑位置传感器
光学元件可选: 金属镜面或介质镜面

应用领域

OEM 安全联锁
高重频 DPSS 激光器
薄型工作区
小型封装系统

光学规格

通光孔径直径	4 mm
典型光束直径	2 – 3 mm
最大光功率处理能力	50 W (介质镜面) / 25 W (金/铝镜面)
光学元件选项	金 (Au)、铝 (Al)、介质膜 (Dielectric)
介质镜面波长后缀	1064 nm (-1), 532 nm (-2), 355 nm (-3), 266 nm (-4), 532/1064 nm (-12), 355/532/1064 nm (-123)
金属镜面后缀	CO2 (-C2), 铝 (-AL), 标准金 (STD Au)
激光损伤阈值	500 mJ/cm2 @ 10 ns

性能规格

开启延迟时间	3 ms
开启上升时间	4 ms
开启总时间	7 ms
关闭延迟时间	4 ms
关闭下降时间	7 ms
关闭总时间	11 ms
最小 FWHM 曝光时间	25 ms
最大快门重复频率	20 Hz

热学规格

保持开启时热耗散功率	3 W
循环工作时热耗散功率	5 W @ 5 Hz
散热安装面	基准面 A, 基准面 B

电气驱动参数

电源	24 VDC, 额定电流 1.5 A
电气驱动电路 — 开启增强	24 V 持续 15 ms
电气驱动电路 — 保持开启	5 V
电气驱动电路 — 延迟关闭	8 ms
电气驱动电路 — 制动关闭	24 V 持续 1 ms
推荐控制器	CX4000B(或电容放电 24 V / 24 V PWM)
绕组电阻	额定 8 Ω
绕组电感	10 mH
位置传感器	逻辑 TTL，需要 5 VDC @ 30 mA
线缆类型/数量/长度/终端	22 AWG, 6 线, 18 英寸, MTA-100, AMP P/N 643813-60

引脚接线表

引脚	颜色	功能
1	白色	电源绕组 (+)
2	黑色	电源绕组 (-)
3	红色	5 VDC (+) — 30 mA
4	黄色	常闭传感器输出 (HI = 闭合)
5	橙色	常开传感器输出 (HI = 开启)
6	蓝色	5 V 回路和传感器地

注意事项: 读取传感器输出时请参考蓝色地线。传感器输出为图腾柱缓冲 TTL 电平，需接入约 10 KΩ 负载。典型输出电压为 4.5 V。请勿从黄色或橙色输出端吸取超过约 5 mA 电流，否则电压将下降。

用户驱动电路指导

电容放电方式: 24 V, C = 2200 μF, R = 30 Ω, 飞轮二极管 1N4001 (内置标配)
PWM 方式: 24 V 持续 15 ms, 然后降至 5 V 保持, 使用内置飞轮二极管
电源注意事项: 24 VDC, 额定 1 A, 输出端需加浪涌电容, 额定 3 A

外观属性

外形尺寸	3.0 in × 0.75 in × 1.48 in (76.2 × 19.1 × 37.6 mm)
重量	约 5 oz (约 142 g)
分类	安全/过程
规格日期	2024年3月5日

定制选项

光学元件选项	金镜、铝镜或介质镜
线缆长度	任意长度
线缆/电线类型	特氟龙、乙烯基
连接器	任意 6 针连接器
标识	激光雕刻、标签
