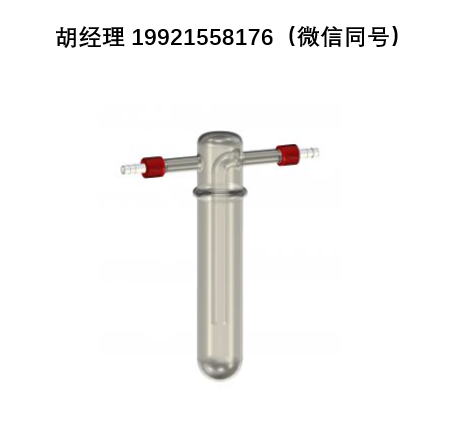

KGW-Isotherm伊索森S29系列冷阱（冷指）配套玻璃杜瓦瓶 用于化学工况下捕集水汽、溶剂蒸汽 保护真空泵

S29 系列冷阱（冷指）配套玻璃杜瓦瓶

应用领域

通过冷凝实现气体捕集，例如应用于真空设备

产品优势

  • 硼硅玻璃 3.3 材质
  • 优异耐化学腐蚀性能
  • 良好热稳定性
  • 结构简单、性价比高
  • 可快速更换
产品简介：
简易冷阱，也叫冷指，是与真空泵配套使用的标准部件，用于化学工况下捕集水汽、溶剂蒸汽。冷阱用于保护真空泵。该结构的优势：用户无需支架固定冷阱；冷阱带有凸缘，可直接架设在杜瓦瓶瓶口。冷阱可以快速拆装。制冷介质使用液氮或者干冰。冷媒温度必须比物料冷凝温度至少低 50℃。

产品型式

  • K：S29 球磨口
  • OK：带 O 型圈密封 S29 球磨口
  • GL：GL18 Olive 玻璃螺纹接头
  • NW：真空 KF 法兰
  • 特殊尺寸
  • 特殊接头

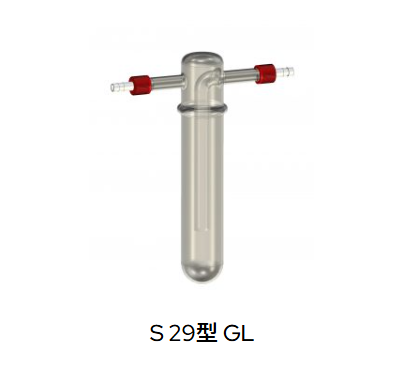

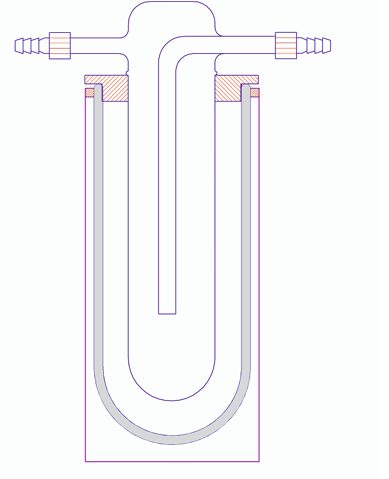

型号图示：S29‑GL 型

短款版本 S29

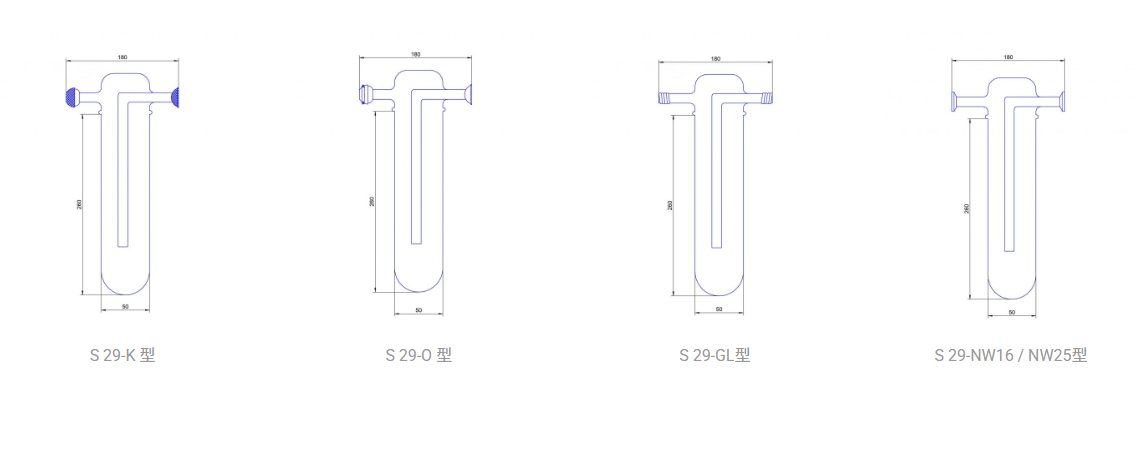

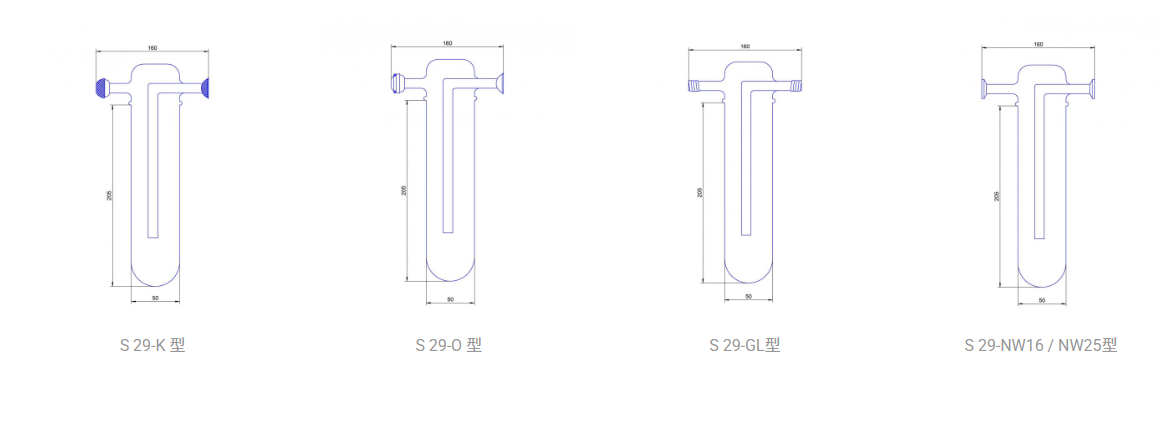

型号：S29‑K、S29‑O、S29‑GL、S29‑NW16/NW25

短款版本技术参数

型号 冷指理论容积 [ml] 冷凝腔理论容积 [ml] 适配杜瓦型号 接头形式 物料编号
S29‑K 150 1000 12C S29 球磨口 1732
S29‑O 150 1000 12C 带 O 型圈密封 S29 球磨口 1736
S29‑GL 150 1000 12C GL18 Olive 玻璃螺纹 1741
S29‑NW16 150 1000 12C KF‑NW16 真空法兰 1732‑NW16
S29‑NW25 150 1000 12C KF‑NW25 真空法兰 1732‑NW25

长款版本 SL29

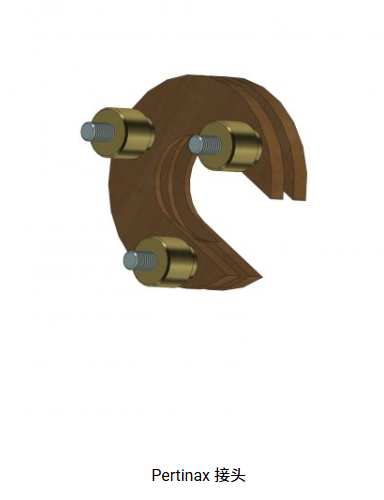

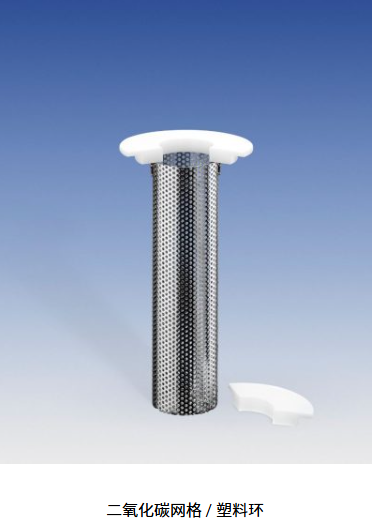

配件图示：CO₂填料网 / 塑料挡圈；胶木压紧接头

配件清单

名称 物料编号
CO₂填料网 17570
塑料挡圈 1733
GL18 Olive 接头 17331
S29 线缆夹 17341
胶木压紧接头 KF10/16 17315
胶木压紧接头 KF20/25 17316
KF10/16 定心支架 + O 型圈 17320
KF20/25 定心支架 + O 型圈 17321

冷阱真空接头类型

  • 带 O 型圈玻璃螺纹（标准 GL18）
  • 玻璃小型法兰 KF NW16 / NW25
  • 平面法兰（例 DN25）
  • 标准锥磨口（NS29/32）
  • 球磨口（标准 S29）
  • 带 O 圈密封球磨口（Rotulex S29‑O）

安全提示

  • 佩戴防护眼镜、防护手套
  • 德国职业安全研究所 BG 实验室规范
  • 企业内部操作规程
  • 低温液化气体操作安全规程
  • 依据 AD 规范进行压力校核

标准冷阱尺寸与订货参数

完整冷阱型号 冷凝腔理论容积 冷媒理论容积 适配杜瓦型号 冷阱接头 订货号 备用冷指型号 备用件订货号
KF29‑K 150 ml 1000 ml 12C S29 1731 冷指 S29‑K 1732
KF29‑OK 150 ml 1000 ml 12C O29 1735 冷指 S29‑O 1736
KF29‑GL 150 ml 1000 ml 12C GL18 1740 冷指 S29‑GL 1741
KF29‑NW16 150 ml 1000 ml 12C NW16 1731‑NW16 冷指 S29‑NW16 1732‑NW16
KF29‑NW25 150 ml 1000 ml 12C NW25 1731‑NW25 冷指 S29‑NW25 1732‑NW25
KFL29‑K 250 ml 2000 ml 18C S29 17360 冷指 SL29‑K 17365
KFL29‑OK 250 ml 2000 ml 18C O29 17361 冷指 SL29‑O 17366
KFL29‑GL 250 ml 2000 ml 18C GL18 17362 冷指 SL29‑GL 17367
KFL29‑NW16 250 ml 2000 ml 18C NW16 17360‑NW16 冷指 SL29‑NW16 17365‑NW16
KFL29‑NW25 250 ml 2000 ml 18C NW25 17360‑NW25 冷指 SL29‑NW25 17365‑NW25

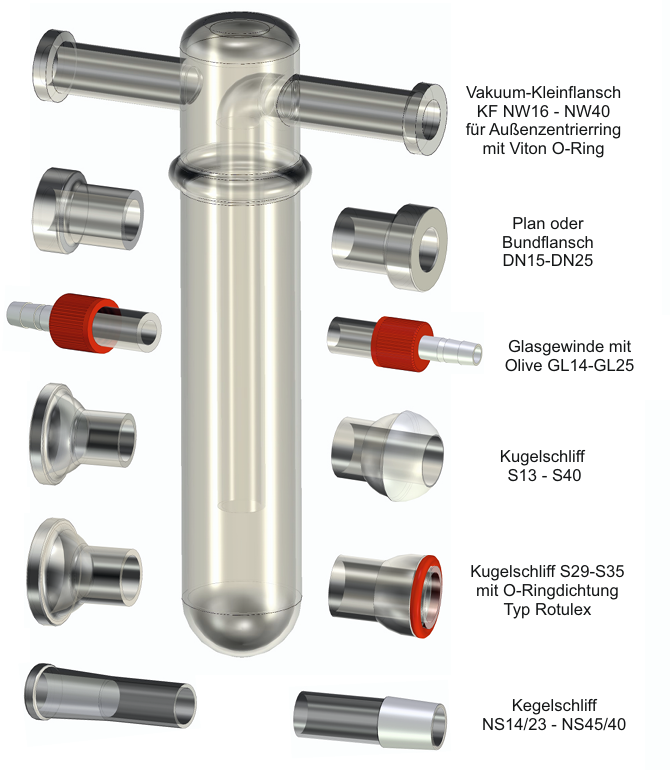

冷阱各类接头示意图

可选用接头：
  1. KF 小型真空法兰 KF‑NW16~NW40，配维顿 O 型圈，外定心
  2. 平面 / 卡箍法兰 DN15‑DN25
  3. Olive 玻璃螺纹 GL14‑GL25
  4. 球磨口 S13‑S40
  5. 带 O 圈 Rotulex 球磨口 S29‑S35
  6. 锥磨口 NS14/23 ~ NS45/40

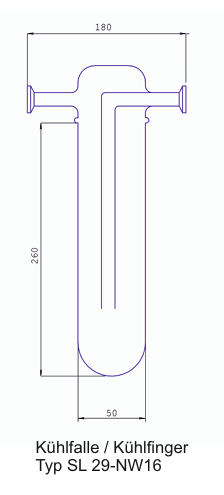

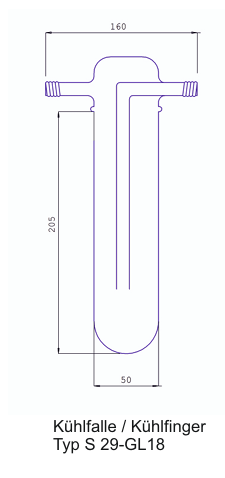

图示：S29‑GL18 冷阱、SL29‑NW16 长款冷阱外形尺寸。

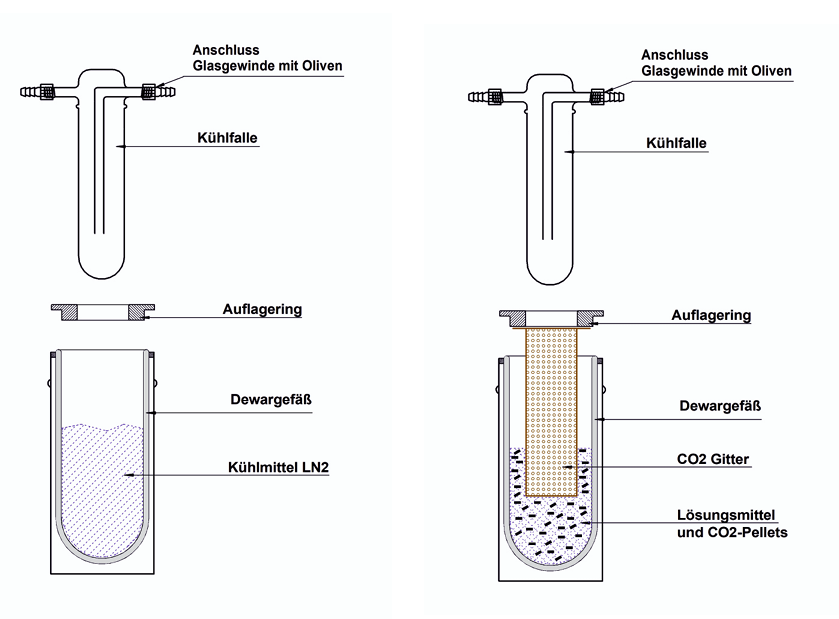

安装示意

安装原理图

  1. 液氮工况：冷阱直接架在杜瓦瓶口，杜瓦内加注液氮冷媒
  2. 干冰工况：杜瓦内部放置 CO₂填料网，填充干冰颗粒与溶剂混合冷媒
